Перегородка кабельная огнестойкая Vulcan DD 50 мм DKC DD0510

Перегородка кабельная огнестойкая 50 мм DKC - элемент системы противопожарной изоляции для кабельных трасс, предотвращающий распространение огня между группами кабелей. Продукт серии Vulcan от бренда DKC соответствует требованиям ПУЭ и предназначен для установки в кабельных сооружениях, шахтах и коробах.

Назначение и область применения

Перегородка кабельная огнестойкая 50 мм DKC используется для физического разделения кабельных линий внутри кабельных каналов, шахт и коробов. Она применяется там, где по нормам ПУЭ запрещено совмещение различных типов кабелей:

• резервные и основные цепи одного назначения (например, рабочее и аварийное освещение);
• силовые кабели до 1 кВ и свыше 1 кВ;
• кабели управления и связи с силовыми кабелями;
• низковольтные цепи (до 42 В) и высоковольтные цепи;
• рабочие и резервные кабели питания оборудования I категории надёжности.

Изделие устанавливается в местах прохода кабелей через ограждения, перекрытия, стенки распределительных устройств и кабельных тоннелей.

Технические характеристики

• Высота: 50 мм
• Ширина: 1220 мм
• Толщина: 10 мм

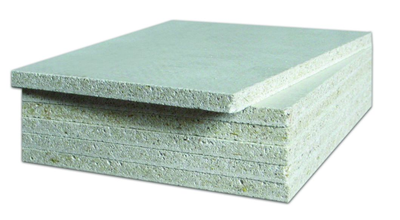

• Материал: стекломагнезит - негорючий, невоспламеняемый композитный материал
• Предел огнестойкости: E15 (по ГОСТ 30247.0-94 и ГОСТ 30247.1-94) - сохраняет целостность и теплоизолирующую способность в течение 15 минут при воздействии открытого пламени
• Вес: 0,57 кг
• Цвет: серый
• Форма: прямоугольная пластина

Совместимость и монтаж

Перегородка кабельная огнестойкая 50 мм DKC требует дополнительных аксессуаров для установки - она не является самокрепящейся. Для фиксации используются металлические кронштейны, хомуты или специальные направляющие профили, совместимые с системой кабельных лотков. Установка выполняется на этапе прокладки кабелей: пластину помещают между группами кабелей и закрепляют так, чтобы исключить зазоры. Кромки должны плотно прилегать к поверхности канала, без деформаций. Не рекомендуется использовать без герметизации стыков - даже небольшие щели снижают эффективность огнезащиты.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ (Правила устройства электроустановок) и испытано по ГОСТ 30247.0-94 и ГОСТ 30247.1-94. Сертифицирована на класс огнестойкости E15 - обеспечивает сохранение конструктивной целостности и теплоизоляционных свойств в условиях пожара в течение 15 минут. Материал не выделяет токсичных газов при нагреве, что важно для эвакуационных путей.

Преимущества

• Стекломагнезит не горит, не поддерживает горение и не плавится при температуре до 800 C
• Легко режется обычным ножом или пилой - позволяет адаптировать размер под конкретную нишу
• Не подвержен коррозии, устойчив к влаге и химическим воздействиям
• Низкий вес - удобен для транспортировки и одиночной установки
• Подходит для использования в помещениях с повышенной влажностью и в промышленных средах

Ограничения применения

• Не предназначена для самостоятельного крепления - обязательно использование крепёжных элементов
• Не заменяет огнезащитные составы или муфты; работает как механический барьер, а не как термическая изоляция длительного действия
• Не следует применять в местах с постоянными вибрациями без дополнительной фиксации - возможна рассыпаемость краёв
• Не рекомендуется для установки в условиях прямого контакта с открытым огнём более 15 минут - после истечения времени E15 возможно разрушение

Примеры использования

• Разделение кабелей питания и сигнализации в кабельной шахте жилого дома
• Изоляция резервных линий от основных в распределительном пункте промышленного цеха
• Обустройство перехода кабелей через огнеупорную перегородку в подвале офисного здания
• Разделение силовых кабелей 0,4 кВ и 10 кВ в кабельном тоннеле подстанции

Практические советы

• При заказе учитывайте ширину кабельного канала - перегородка имеет ширину 1220 мм, поэтому её можно резать на части нужного размера
• Для лучшей герметизации стыков используйте огнестойкий герметик на минеральной основе
• Не допускайте перегрузки кабелей рядом с перегородкой - давление может вызвать деформацию материала
• Проверьте соответствие толщины перегородки (10 мм) глубине кабельного лотка - при малых размерах может потребоваться углубление
• Артикул dd0510 - единственный в линейке Vulcana с этими параметрами; аналоги других брендов имеют другие размеры и показатели огнестойкости
