Разделительная перегородка для кабель-каналов высотой 40 мм. | CKK-40D-P40-K01 IEK

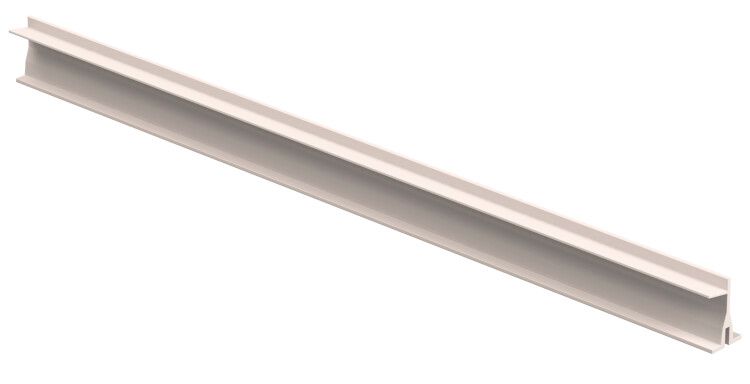

Разделительная перегородка для кабель-канала высотой 40 мм, длина 2000 мм от IEK (ИЭК) с артикулом ckk-40d-p40-k01 предназначена для организованной прокладки кабелей разных типов внутри кабель-каналов серии ПРАЙМЕР. Она позволяет изолировать силовые и слаботочные цепи, обеспечивая безопасность и удобство обслуживания.

Назначение и область применения

Разделительная перегородка для кабель-канала высотой 40 мм, длина 2000 мм используется для разделения внутреннего объема кабель-канала на две или более изолированных зоны. Это необходимо при одновременной прокладке силовых кабелей, сетей связи, управления и сигнализации - чтобы исключить помехи и соблюсти требования нормативов. Применяется в электромонтажных работах в жилых, офисных и промышленных объектах. Особенно актуальна при модернизации существующих систем или новом строительстве, где требуется четкое разделение цепей.

Технические характеристики

• Высота перегородки: 40 мм - соответствует глубине кабель-каналов серии ПРАЙМЕР
• Длина: 2000 мм - один отрезок, легко режется при необходимости
• Материал: ПВХ - устойчив к влаге, химическим воздействиям, не проводит ток
• Цвет: белый - совпадает с цветом корпусов кабель-каналов серии ПРАЙМЕР
• Тип крепления: вставляемый в фиксаторы - не требует дополнительных крепежей
• Нормативный документ: ТУ 2291-001-1436938-2008
• Покрытие: отсутствует - поверхность матовая, без лакового или антикоррозийного слоя

Совместимость и монтаж

Перегородка совместима с кабель-каналами серии ПРАЙМЕР следующих габаритов: 80×40, 100×40, 100×60, 150×60. Устанавливается путём вставки в предварительно выполненные фиксаторы на стенках канала - без сверления, клея или саморезов. Перегородка плотно защёлкивается, сохраняет положение даже при нагрузке на кабели. Для монтажа достаточно выровнять её по длине канала и надавить до щелчка. Отрезки можно соединять между собой, если требуется перегородка длиннее 2 метров - стык делается вдоль канала без потери прочности.

Преимущества

• Не требует инструментов для установки - экономит время при монтаже
• Стабильная фиксация благодаря профилю с бортом - кабели не выпадают из секций
• ПВХ материал не деформируется при температуре от –25C до +60C
• Легко режется обычным ножом или ножницами - адаптируется под любую длину
• Совместимость с широким спектром кабель-каналов серии ПРАЙМЕР - унифицированное решение

Ограничения применения

• Не предназначен для использования вне кабель-каналов серии ПРАЙМЕР - не подходит для других брендов или серий
• Не рекомендуется для внешней прокладки под прямыми солнечными лучами длительное время - ПВХ может выцветать
• Не применяется в условиях постоянного контакта с открытым пламенем или температурой выше +60C
• Не подходит для кабель-каналов с глубиной менее 40 мм - перегородка будет слишком высокой

Примеры использования

• Разделение силовой сети 220 В и слаботочных линий (Ethernet, телефон, CCTV) в одном канале 100×40
• Организация отдельных маршрутов для кабелей питания и управления в шкафах автоматики
• Монтаж в коридорах, офисах, серверных комнатах - когда нельзя использовать отдельные трассы
• Обновление старой проводки: добавление новых линий без замены всего кабель-канала

Практические советы

• Перед монтажом проверьте, что внутренняя ширина канала достаточна для двух секций - например, в канале 80×40 после установки перегородки остаётся ~35–37 мм на каждую сторону
• Если кабели имеют большой диаметр, убедитесь, что они не перегибаются в углу секции - используйте радиус изгиба не меньше 5–6 диаметров кабеля
• При резке перегородки на части меньшей длины - зачищайте края от заусенцев, чтобы не повредить изоляцию кабелей
• Для долговечности не допускайте механических ударов по перегородке - хотя она прочная, ПВХ хрупок при точечном давлении
• Артикул ckk-40d-p40-k01 всегда заказывайте в комплекте с кабель-каналами серии ПРАЙМЕР - гарантирует идеальное соответствие по форме и цвету
