Перегородка SEP для горизонтального угла H100, в комплекте с крепежными элементами необходимыми монтажа | LSG01000K DKC ДКС

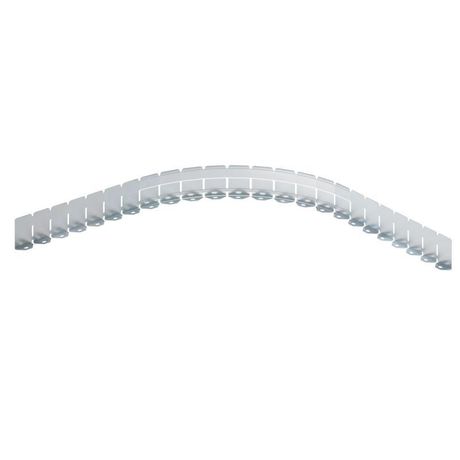

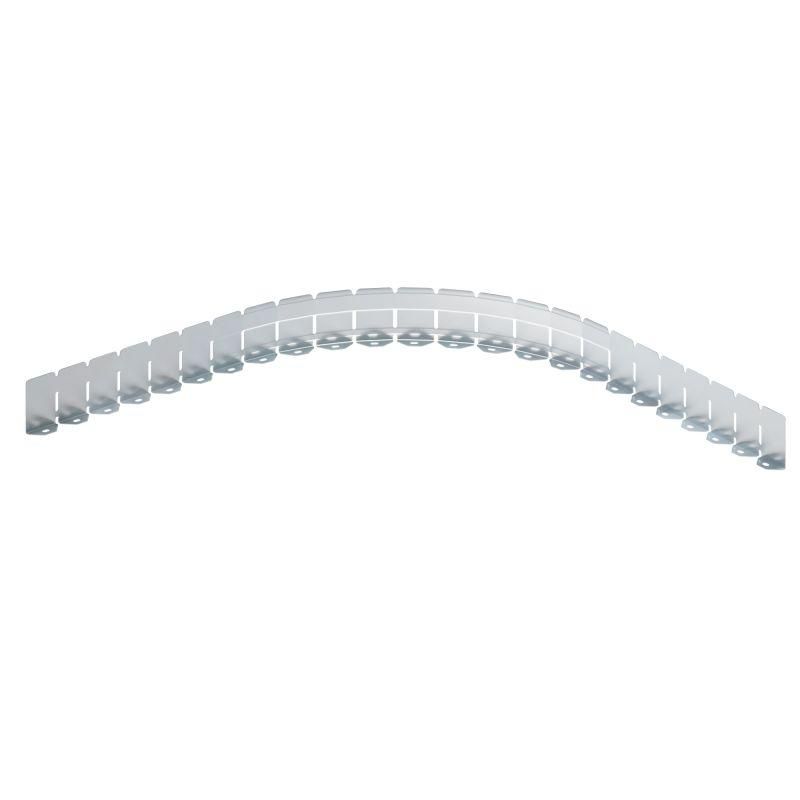

Перегородка SEP для горизонтального угла H100, в комплекте с крепежными элементами для монтажа DKC — это металлическая разделительная пластина из оцинкованной стали, предназначенная для организации внутреннего пространства угловых каналов серии L5 Combitech. Устройство обеспечивает физическое разделение проводов и кабелей разного назначения, снижает риск взаимных помех и упрощает обслуживание. Артикул lsg01000k соответствует продукту из серии DKC (ДКС).

Назначение и область применения

Перегородка SEP для горизонтального угла H100, в комплекте с крепежными элементами для монтажа DKC используется внутри горизонтальных угловых каналов высотой 100 мм для разделения силовых, слаботочных и сигнальных цепей. Применяется в распределительных системах промышленного оборудования, автоматизации, на конвейерах, станках и шкафах управления. Предназначена исключительно для установки в совместимые углы серии L5 Combitech.

Технические характеристики

• Материал: сталь оцинкованная толщиной 0,8 мм
• Высота: 100 мм
• Покрытие: оцинковано по методу Сендзимира — равномерное, прочное антикоррозийное покрытие
• Цвет: серый
• Тип крепления: винтовой
• Монтажная перфорация: есть — отверстия для фиксации винтами
• Комплектация: в комплекте два винта CM010610 и две гайки CM100600
• Форма: плоская, поставляется в разогнутом виде для самостоятельной сборки

Совместимость и монтаж

Перегородка SEP для горизонтального угла H100, в комплекте с крепежными элементами для монтажа DKC совместима только с угловыми профилями серии L5 Combitech, имеющими внутреннюю высоту 100 мм. Монтируется путём вставки в угол и фиксации винтами через перфорированные отверстия. Крепёж уже включен — не требуется доп purchases. Перед установкой проверьте соответствие внутренних габаритов канала — несоответствие вызовет невозможность установки или деформацию перегородки.

Преимущества

• Устойчивость к коррозии благодаря оцинкованию по методу Сендзимира — долгий срок службы даже в агрессивной среде
• Готовый комплект крепежа экономит время монтажа
• Жесткая конструкция из стали 0,8 мм сохраняет форму при нагрузке и не прогибается
• Разделение цепей повышает безопасность и упрощает диагностику
• Серый цвет не выделяется в составе системы, не требует окраски после монтажа

Ограничения применения

• Не применяется в вертикальных углах — форма рассчитана только на горизонтальные каналы
• Не подходит для каналов с высотой менее или более 100 мм
• Не рекомендуется использовать в условиях постоянного механического воздействия (удары, вибрация выше нормы)
• Не является изоляционным элементом — не защищает от напряжения, только от физического контакта между проводами
• Не предназначена для открытой эксплуатации вне закрытых шкафов или каналов

Примеры использования

• Разделение силового кабеля 4x2,5 мм² и сигнального кабеля 2x0,75 мм² внутри углового канала панели управления станком
• Изолирование цепей питания и датчиков в автоматической линии на пищевом производстве
• Организация трассировки в распределительном щите с несколькими типами сигналов (IO-Link, 24 В, переменный ток)

Практические советы

• Перед монтажом убедитесь, что внутренняя высота канала точно 100 мм — даже ±2 мм может затруднить установку
• Закручивайте винты до упора, но без перегрузки — материал тонкий, можно повредить резьбу
• Если перегородка нужна в нескольких местах — заказывайте сразу несколько единиц; артикул lsg01000k одинаковый во всех партиях
• При необходимости резки — используйте ножницы по металлу, кромки остаются острыми, лучше зачистить напильником
• Не комбинируйте с другими сериями каналов — даже аналогичные по размеру модели других брендов имеют другую геометрию крепления
