Перегородка SEP для горизонтального угла H50, в комплекте с крепежными элементами необходимыми монтажа | LSG00500K DKC ДКС

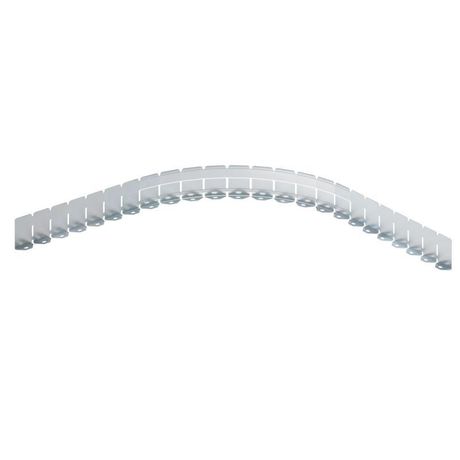

Перегородка SEP для горизонтального угла H50, в комплекте с крепежными элементами для монтажа DKC - это металлическая разделительная планка из оцинкованной стали, предназначенная для организации внутреннего пространства угловых каналов серии L5 Combitech. Благодаря компактной высоте 50 мм и встроенному крепежу, она обеспечивает надёжную изоляцию проводов и кабелей разного назначения в распределительных системах. Артикул lsg00500k соответствует серийному решению DKC.

Назначение и область применения

Перегородка SEP для горизонтального угла H50, в комплекте с крепежными элементами для монтажа DKC используется для физического разделения кабельных цепей внутри горизонтальных угловых профилей. Это предотвращает пересечение сигналов между силовыми и слаботочными линиями, снижает риск электромагнитных помех и упрощает обслуживание. Применяется в шкафах управления, распределительных устройствах, на производственных линиях и в автоматизации объектов.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость и долговечность
• Высота: 50 мм - оптимальна для совмещения с угловыми каналами серии L5 Combitech
• Форма: L-профиль - позволяет плотно прилегать к внутренним углам канала
• Толщина стенки: 0,8 мм - достаточна для жесткости, но сохраняет лёгкость монтажа
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное покрытие против ржавчины
• Цвет: серый - соответствует стандартной цветовой гамме изделий DKC
• Тип крепления: винтовой - фиксируется с помощью винтов и гаек, входящих в комплект
• Монтажная перфорация: да - есть подготовленные отверстия для быстрого крепления

Совместимость и монтаж

Перегородка SEP для горизонтального угла H50, в комплекте с крепежными элементами для монтажа DKC совместима исключительно с угловыми каналами серии L5 Combitech. Установка выполняется в разогнутом состоянии: планка вставляется в угол, выравнивается и фиксируется винтами CM010610 с гайками CM100600, которые уже входят в комплект. Перфорация позволяет использовать любую комбинацию креплений - не требуются дополнительные детали. Монтаж возможен до или после прокладки кабелей, но рекомендуется выполнять до - для удобства маршрутизации.

Преимущества

• Готовый комплект крепежа - не требуется докупать болты и гайки
• Устойчивость к коррозии благодаря оцинкованию по методу Сендзимира - подходит для агрессивных сред
• Жёсткая конструкция - не деформируется при установке и эксплуатации
• Интеграция в серию L5 Combitech - гарантирует точное соответствие геометрии каналов
• Экономия времени - не нужна настройка или доработка перед монтажом

Ограничения применения

• Не применяется вне угловых профилей серии L5 Combitech - несовместима с другими форматами каналов
• Рассчитана только на горизонтальные углы - не подходит для вертикальных соединений
• Не предназначена для нагрузок выше механического крепления - не несёт вес тяжёлых кабельных трасс
• Не защищает от открытого контакта с водой - не используйте в условиях постоянного воздействия жидкостей

Примеры использования

• Разделение силового кабеля 4x2,5 мм2 и сигнального кабеля UTP Cat.6 внутри углового канала панели управления станком
• Организация зон в распределительном щите: питание, управление, связь - каждая группа в своей секции
• Монтаж в промышленных контроллерах, где важна электромагнитная совместимость
• Использование в системах конвейеров с частотным регулированием - минимизация помех от преобразователей частоты

Практические советы

• Проверьте внутренний размер вашего углового канала - он должен точно соответствовать высоте 50 мм, иначе перегородка не войдёт
• При использовании в сырых помещениях проверяйте целостность оцинкованного слоя - при повреждении можно обработать края антикоррозийным составом
• Не затягивайте винты слишком сильно - тонкий металл (0,8 мм) легко продавливается
• Если планируете менять расположение кабелей - перегородка легко демонтируется и переустанавливается
• Артикул lsg00500k всегда заказывайте вместе с подходящими каналами серии L5 Combitech - это гарантирует правильную сборку системы
