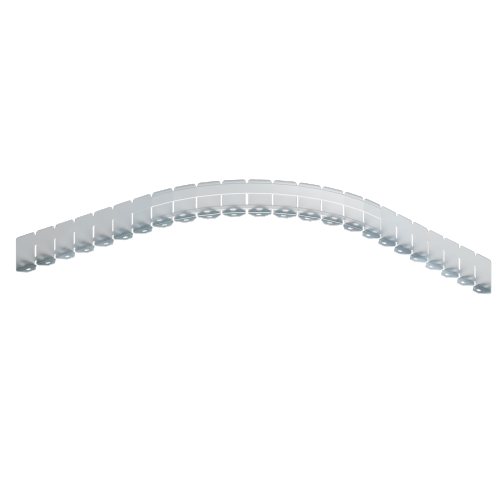

Перегородка SEP для угла CPO H50 в комплекте с крепежными элементами и необходимыми для монтажа - это металлический элемент из нержавеющей стали, предназначенный для внутреннего разделения проводов и кабелей в угловых участках кабельных лотков CPO. Бренд DKC (ДКС) предлагает эту перегородку как часть системы S5 Combitech, обеспечивая надежную организацию трасс в промышленной электропроводке.

Назначение и область применения

Перегородка SEP для угла CPO H50 используется для физического разделения различных групп кабелей внутри поворота кабельного лотка под углом 90°. Это предотвращает взаимные помехи между силовыми, слаботочными и сигнальными цепями. Применяется в системах распределения электроэнергии на заводах, в автоматизированных линиях, серверных помещениях и других объектах с высокими требованиями к организации кабельных трасс.

Технические характеристики

• Высота: 50 мм - оптимальная для разделения кабелей в стандартных лотках CPO;
• Материал: нержавеющая сталь - устойчивость к коррозии, долговечность в агрессивных средах;
• Покрытие: горячий цинк - дополнительная защита от ржавчины, особенно важна при монтаже в сырых или химически активных зонах;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени, соответствует требованиям пожарной безопасности;
• Тип крепления: винтовой - фиксация с помощью болтов и гаек, обеспечивающих прочное соединение;
• Цвет: серый - совпадает с цветовой гаммой лотков CPO, не требует дополнительной окраски;
• Совместимость с кабельными лотками: да - специально разработана для использования с лотками серии CPO;
• Рекомендованный проектный ассортимент: да - рекомендована производителем для комплексного решения с другими элементами S5 Combitech.

Совместимость и монтаж

Перегородка SEP для угла CPO H50 совместима исключительно с угловыми элементами кабельных лотков CPO 90°. Устанавливается в разогнутом виде - перед монтажом её необходимо согнуть по нужному радиусу. Крепление осуществляется с помощью входящих в комплект винтов CM010610 и гаек CM100600. Для правильной установки важно соблюдать шаг крепления: винты должны располагаться через каждые 80–100 мм по периметру перегородки. Монтаж выполняется до укладки кабелей - после этого доступ к крепежным точкам будет затруднён.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости. Произведено в рамках системы S5 Combitech, которая прошла испытания на соответствие европейским нормам для кабельных систем. Горячее цинкование обеспечивает безопасную работу в условиях повышенной влажности и агрессивной среды без выделения токсичных веществ.

Преимущества

• Уникальная форма адаптирована именно под угол CPO - не требуется доработка или подгонка;
• Нержавеющая сталь + цинкование = двойная защита от коррозии - срок службы превышает аналоги из обычной стали;
• Комплектный крепёж снижает риск потери деталей и ускоряет сборку;
• Поддержка проектного ассортимента гарантирует совместимость с другими элементами системы S5 Combitech без конфликтов по размерам и материалам.

Ограничения применения

• Не применяется вне угловых элементов CPO - несовместима с прямыми лотками или другими типами каналов;
• Не предназначена для нагрузки выше массы кабелей - не является несущим элементом;
• Требует ручного сгибания перед установкой - не подходит для быстрого монтажа без подготовки;
• Запрещено использовать в местах с постоянным механическим ударным воздействием - возможна деформация тонкой стенки.

Примеры использования

• Разделение силового кабеля 4x16 мм2 и слаботочных сетей Ethernet/RS-485 в углу кабельного лотка на производстве;
• Организация трасс в шкафах управления с несколькими типами сигналов - например, в системах АСУ ТП;
• Монтаж в пищевой промышленности, где важны гигиеничность и устойчивость к мойке водой и паром.

Практические советы

• Перед сгибанием проверьте радиус изгиба лотка CPO - перегородка должна точно повторять контур, иначе образуются щели;
• Используйте только указанный в комплекте крепёж (CM010610 / CM100600): другие винты могут иметь неверную длину или диаметр;
• При работе в агрессивной среде дополнительно контролируйте состояние покрытия - при повреждении цинка восстановите его специальным составом;
• Артикул ssg00500k - единственный номер для заказа этой модели; не путайте с другими перегородками SEP, имеющими другую высоту или форму.
