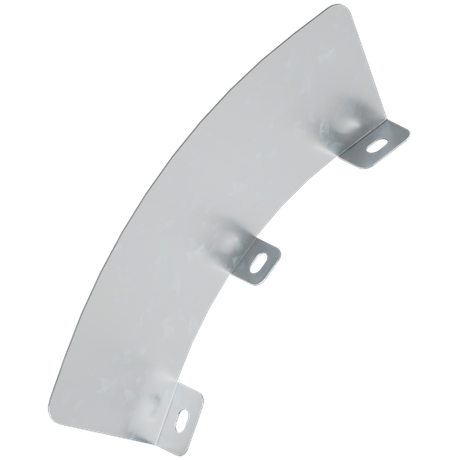

Перегородка SEP для углов CD 45 H80, в комплекте с крепежными элементами и необходимыми монтажа, г/о | SSD40800KHDZ DKC ДКС

Перегородка SEP для углов CD 45 H80 от DKC - это элемент системы кабельных лотков, обеспечивающий физическое разделение проводов и кабелей разного назначения в вертикальных углах. Выполненная из нержавеющей стали с горячим цинкованием, перегородка обеспечивает долговечность в агрессивных условиях и совместима с системой S5 Combitech. Артикул ssd40800khdz.

Назначение и область применения

Перегородка SEP для углов CD 45 H80 используется внутри вертикальных угловых соединений кабельных лотков типа CD 45. Её задача - разделить силовые, слаботочные и коммуникационные кабели, чтобы исключить электромагнитные помехи и нарушения работы оборудования. Применяется в промышленных объектах, серверных помещениях, автоматизированных линиях и других местах, где требуется организованная трассировка кабелей.

Технические характеристики

• Высота: 80 мм - соответствует внутреннему профилю углового элемента CD 45
• Материал: нержавеющая сталь - обеспечивает прочность и устойчивость к механическим нагрузкам
• Покрытие: горячее цинкование - защищает поверхность от коррозии даже в высокой влажности и химически активной среде
• Цвет: серый - единый цветовой ряд с другими элементами системы DKC
• Огнестойкость: да - материал сохраняет целостность при температурных перегрузках, соответствует требованиям пожарной безопасности
• Тип крепления: винтовой - фиксируется с помощью комплектных болтов и гаек
• Форма: разогнутая - поставляется плоской для удобства транспортировки и сборки

Совместимость и монтаж

Перегородка SEP для углов CD 45 H80 совместима только с угловыми элементами CD 45 серии S5 Combitech. Устанавливается внутрь угла после монтажа основного корпуса лотка. Для крепления используются винты CM010610HDZ и гайки CM100600HDZ, входящие в комплект. Монтаж выполняется вручную: перегородка выгибается до нужного угла, фиксируется винтами через предварительно просверленные отверстия. Не требует сварки или дополнительных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости материала. Горячее цинкование повышает безопасность эксплуатации в условиях повышенной влажности и агрессивной среды, снижая риск коррозионного разрушения. Соответствие нормам для промышленных электроустановок подтверждено производителем DKC.

Преимущества

• Увеличенная стойкость к коррозии за счёт двойной защиты: нержавеющая сталь + горячее цинкование
• Простота установки - всё необходимое в комплекте, никаких лишних деталей
• Не деформируется под весом кабелей благодаря жёсткости материала
• Поддерживает стандартизированную систему S5 Combitech - легко масштабируемо и заменяемо
• Экономит время на проектировании - уже готовое решение для угловых переходов

Ограничения применения

• Не применяется вне системы CD 45 - несовместима с другими типами лотков (например, CD 60, CD 90)
• Не предназначена для горизонтальных участков - работает только в вертикальных углах
• Не рекомендуется для открытого монтажа в условиях постоянного прямого контакта с открытыми источниками воды - хотя покрытие устойчиво, длительное погружение недопустимо
• Не подлежит резке или модификации - изменение формы нарушает функциональность и гарантию

Примеры использования

• Разделение силового кабеля питания и сигнальных линий управления на промышленном конвейере
• Организация трассировки кабелей в шкафах управления серверных помещений
• Монтаж в зонах с высокой влажностью - например, пищевые производства, мойки, холодильные камеры
• Интеграция в существующую систему S5 Combitech при модернизации кабельных трасс

Практические советы

• Перед монтажом проверьте, что угол лотка CD 45 имеет правильную геометрию - искривление может затруднить установку перегородки
• Закручивайте винты равномерно, не переусердствуйте - перегородка выполнена из тонкой стали, возможна деформация
• Если система расширена, используйте одинаковое количество перегородок во всех аналогичных углах - это улучшает визуальный контроль и обслуживание
• Артикул ssd40800khdz всегда заказывайте в комплекте с крепежом - отдельные винты CM010610HDZ и гайки CM100600HDZ не продаются по отдельности
• Для частых демонтажей рассмотрите возможность запаса этих элементов - они не являются расходниками, но часто теряются при обслуживании
