Перегородка SEP для углов CD 45 H80, в комплекте с крепежными элементами и необходимыми монтажа | SSD40800K DKC ДКС

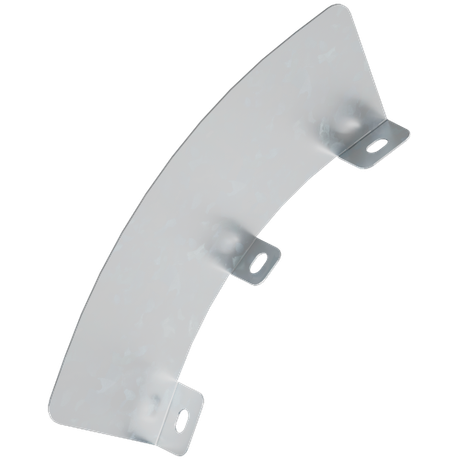

Перегородка SEP для углов CD 45 H80 в комплекте с крепежными элементами DKC - это металлическая перегородка из нержавеющей стали с горячим цинком, предназначенная для внутренней установки в вертикальные углы кабельных лотков системы DKC S5 Combitech. Она обеспечивает физическое разделение кабелей разного назначения, снижает риск взаимных помех и соответствует требованиям огнестойкости. Артикул ssd40800k включает все необходимые крепежные элементы.

Назначение и область применения

Перегородка SEP для углов CD 45 H80 в комплекте с крепежными элементами DKC используется для разделения групп кабелей внутри вертикальных наружных углов кабельных лотков типа CD 45. Применяется там, где необходимо изолировать силовые, слаботочные, сигнальные или коммуникационные цепи друг от друга - например, в шкафах управления, распределительных устройствах, на производствах с высокими требованиями к EMC и безопасности.

Технические характеристики

• Высота: 80 мм - оптимальна для стандартной глубины угловых профилей CD 45
• Материал: нержавеющая сталь - устойчивость к коррозии, механическим повреждениям и воздействию химикатов
• Покрытие: горячий цинк - усиливает антикоррозийную защиту, особенно в агрессивных средах
• Огнестойкость: да - сохраняет целостность при температурном воздействии, соответствует нормам пожарной безопасности
• Тип крепления: винтовой - надежное соединение с помощью винтов и гаек, входящих в комплект
• Цвет: серый - совпадает с цветовой гаммой систем DKC S5 Combitech
• Форма: поставляется в разогнутом виде - легко формируется в угол 90° при монтаже

Совместимость и монтаж

Перегородка SEP для углов CD 45 H80 в комплекте с крепежными элементами DKC совместима исключительно с угловыми профилями CD 45 серии S5 Combitech. Установка выполняется вручную:

• Изгибается по месту до формы 90°
• Устанавливается внутрь угла лотка
• Фиксируется винтами CM010610 и гайками CM100600 (входят в комплект)
• Не требует сварки, клепки или специальных инструментов

Внимание: не применяйте с другими типами углов (CD 60, CD 80 и т.п.) - посадочный размер несовместим.

Безопасность и стандарты

Перегородка SEP для углов CD 45 H80 в комплекте с крепежными элементами DKC имеет подтверждённую огнестойкость, что позволяет использовать её в системах, соответствующих требованиям ГОСТ Р 50571 и МЭК 61439. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944.

Преимущества

• Комплексная поставка - всё необходимое для монтажа уже в комплекте, не требуется докупать крепеж
• Стойкость к коррозии - материал и покрытие обеспечивают долгий срок службы даже во влажных и агрессивных условиях
• Легкий монтаж - не требует сварки, подходит для быстрого обслуживания и модификаций существующих трасс
• Поддержка EMI-защиты - эффективно минимизирует электромагнитные помехи между разными типами кабелей

Ограничения применения

• Не предназначена для горизонтальных участков лотков - только для вертикальных внешних углов CD 45
• Не рекомендуется применять в условиях постоянного контакта с открытым пламенем или температурами выше 800 C
• Не подходит для кабельных лотков других серий (например, DKS Classic или другие бренды)
• Запрещено использование без крепежа из комплекта - самодельные болты могут нарушить заземление и прочность

Примеры использования

• Разделение силового кабеля 400 В и слаботочных сигналов Ethernet в щите автоматизации
• Изолирование кабелей управления от радиочастотных линий на конвейерной линии
• Обустройство кабельных трасс в пищевых цехах - благодаря нержавеющей стали и цинку легко моется
• Монтаж в промышленных шкафах с повышенной влажностью - например, на насосных станциях

Практические советы

• Перед установкой проверьте, что внутренний угол лотка CD 45 имеет точные размеры - отклонение более +-1 мм затруднит плотную посадку перегородки
• Не используйте ударные отвертки при закручивании винтов - можно повредить резьбу в нержавейке
• При необходимости замены - перегородка легко демонтируется без повреждения лотка
• Артикул ssd40800k - единственный вариант для этого исполнения; аналоги от других производителей не гарантируют совместимость
• Для больших объектов заказывайте партиями - так вы получите одинаковый цвет и качество покрытия
