Разделительная перегородка H 80 мм - UPH080 ДКС

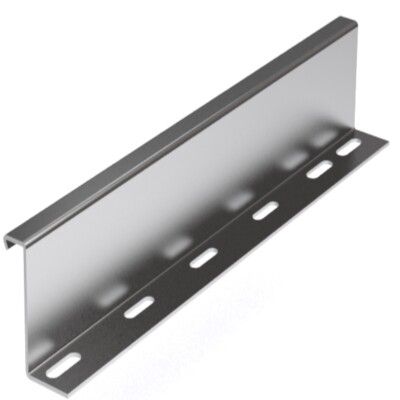

Перегородка разделительная H 80 мм, L 1500 мм от DKC (ДКС) с артикулом uph080 предназначена для физического разделения кабелей внутри тяжелых кабельных лотков системы U5 Combitech. Изготовлена из нержавеющей стали с оцинковкой, обеспечивает надежную изоляцию между цепями разного назначения, снижая риск взаимных помех.

Назначение и область применения

Перегородка разделительная H 80 мм, L 1500 мм используется для разделения кабелей в кабельных лотках, когда в одной трассе прокладываются силовые, слаботочные, управляющие или коммуникационные цепи. Это предотвращает электромагнитные помехи, повышает безопасность обслуживания и соответствует требованиям нормативов по разделению цепей. Применяется в промышленных объектах, на заводах, в распределительных пунктах, где требуется плотная и долговечная кабельная трасса.

Технические характеристики

• Высота: 80 мм - достаточна для разделения крупных пучков кабелей
• Длина: 1500 мм - совпадает со стандартными размерами лотков системы U5 Combitech
• Материал: нержавеющая сталь толщиной 2 мм - устойчивость к коррозии, механическая прочность
• Исполнение: L-профиль - жесткая форма, не деформируется при монтаже
• Покрытие: оцинковка - дополнительная защита от воздействия среды
• Тип крепления: винтовой - через отверстия в основании
• Монтажная перфорация: да - отверстия под винты M6x10
• Цвет: серый - унифицированный внешний вид с другими элементами системы
• Климатическое исполнение: ОМ2/У2/УХЛ2/ХЛ2 - работает в условиях повышенной влажности, температур до -40C и в промышленной среде

Совместимость и монтаж

Перегородка разделительная H 80 мм, L 1500 мм совместима исключительно с тяжелыми лотками системы U5 Combitech. Устанавливается внутрь лотка по всей длине. Для крепления используются винты M6x10 и гайки M6 с насечками - они входят в комплектацию или приобретаются отдельно. Отверстия в нижней части перегородки точно совпадают с отверстиями в бортах лотка, что позволяет легко выровнять и зафиксировать элемент без дополнительной подгонки. Монтаж выполняется после укладки кабелей - перегородка вставляется вертикально и закрепляется снизу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и СП 31-110-2003 по разделению электрических цепей. Климатические классы ОМ2/У2/УХЛ2/ХЛ2 обеспечивают работу в помещениях с агрессивной средой, в том числе на открытых площадках и в холодных зонах. Нержавеющая сталь и оцинковка гарантируют отсутствие выделений токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность - не прогибается даже при нагрузке на кабели
• Стойкость к коррозии - срок службы более 20 лет в промышленной среде
• Готовая перфорация - не требует сверления при монтаже
• Совместимость с системой U5 Combitech - единый стандарт всех компонентов
• Не проводит электричество - безопасна при работе рядом с напряжением

Ограничения применения

• Не применяется в легких или средних лотках - несовместима с другими сериями
• Не предназначена для горизонтального крепления - только вертикальная установка внутри лотка
• Не рекомендуется использовать в качестве несущего элемента - не рассчитана на вес оборудования
• Требуется точное соответствие ширины лотка - не подходит для модифицированных или нестандартных профилей

Примеры использования

• Разделение силового кабеля 3×95 мм2 и сигнального кабеля 2×1,5 мм2 в одном лотке на участке конвейера
• Изоляция цепей управления от частотных преобразователей в цехе автоматизации
• Обустройство кабельной трассы в подвале производственного здания с высокой влажностью
• Прокладка кабелей связи и питания в распределительном щите с несколькими выходами

Практические советы

• Проверьте ширину лотка перед покупкой - перегородка uph080 подходит только для лотков системы U5 Combitech с соответствующим внутренним размером
• Закупайте винты M6x10 и гайки с насечками заранее - они не всегда входят в комплект
• Установку лучше выполнять до заполнения лотка кабелями - так удобнее выравнивать перегородку
• При использовании в агрессивной среде проверяйте целостность оцинковки - при повреждении покрытия возможна локальная коррозия
• Для длинных трасс используйте несколько перегородок uph080, соединяя их последовательно - они не требуют специальных переходников
