Перегородка SEP для углов CS 45, H80 в комплекте с крепежными элементами и необходимыми монтажа | SSC40800K DKC ДКС

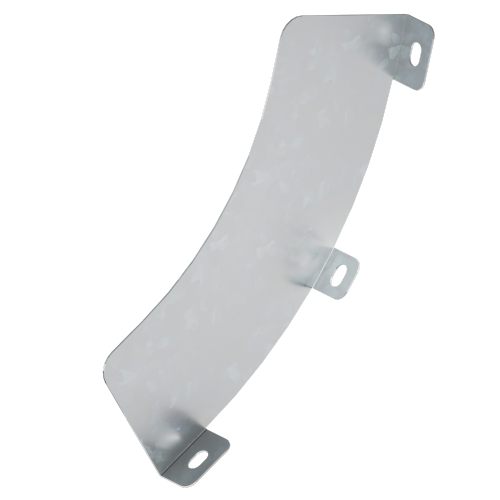

Перегородка SEP для углов CS 45, высота 80 мм, в комплекте с крепежными элементами DKC - это металлический элемент для разделения кабельных цепей внутри вертикального угла 45° в системах кабельных лотков. Продукт из оцинкованной стали от бренда DKC (ДКС) обеспечивает безопасную организацию проводки в промышленных и коммерческих объектах, совместим с сериями S5 Combitech.

Назначение и область применения

Перегородка SEP для углов CS 45 используется для физического разделения кабелей разного типа - например, силовых и слаботочных - внутри внутренних угловых соединений кабельных лотков. Это снижает риск электромагнитных помех, повышает удобство обслуживания и соответствует требованиям безопасности при распределении энергии и сигналов. Подходит для установки на вертикальных участках лотков в помещениях с повышенными требованиями к организации кабельных трасс: производственные цеха, серверные комнаты, АЗС, транспортные терминалы.

Технические характеристики

• Высота: 80 мм - оптимальна для стандартных глубин лотков CS 45;
• Материал: сталь оцинкованная с горячим цинком - устойчивость к коррозии в условиях влажности и химических воздействий;
• Покрытие: горячее цинкование - более долговечное, чем электрохимическое;
• Огнестойкость: да - сохраняет целостность при температурном воздействии до предела нормированного класса;
• Цвет: серый - соответствует цветовой гамме системы S5 Combitech;
• Форма: плоская, разогнутая - легко монтируется в угол без дополнительной формовки;
• Комплектация: винты CM010610 и гайки CM100600 - все необходимые крепежные элементы включены.

Совместимость и монтаж

Перегородка SEP для углов CS 45 совместима исключительно с кабельными лотками серии CS 45 от DKC. Устанавливается в вертикальный внутренний угол между двумя стенками лотка. Монтаж выполняется с помощью входящих в комплект винтов и гаек - достаточно просверлить отверстия в стенке лотка и зафиксировать перегородку. Не требует сварки или специальных инструментов. Крепление винтовое позволяет демонтировать перегородку при необходимости модификации трассы.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости, установленным для кабельных систем в промышленных зданиях. Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в соответствии с ГОСТ 14918. Наличие нержавеющей стали в составе материала указывает на возможность использования в агрессивных средах, хотя сама перегородка выполнена из оцинкованной стали, а не из нержавеющей - это важно учитывать при выборе для химически активных помещений.

Преимущества

• Уже в комплекте - крепеж не нужно докупать отдельно;
• Не деформируется при монтаже - жесткая конструкция из толстой стали сохраняет форму;
• Поддерживает разделение цепей - снижает риск интерференции между силовыми и сигнальными кабелями;
• Совместима с рекомендованным проектным ассортиментом DKC - гарантирует точное соответствие геометрии лотков;
• Легко заменяется - можно вынуть и заменить без демонтажа всего лотка.

Ограничения применения

• Не применяется во внешних углах - только для внутренних углов 45°;
• Не подходит для горизонтальных участков лотков - предназначен исключительно для вертикальных;
• Не является решением для защиты от механических ударов - не рассчитана на нагрузки выше собственного веса кабелей;
• Не использовать в средах с постоянным контактом с кислотами, щелочами или морской водой - оцинкованная сталь не заменяет нержавеющую.

Примеры использования

• Разделение питания насосов и управления датчиками в водоканализационных станциях;
• Организация трасс в шкафах автоматизации на заводах - силовые кабели от частотников отделены от Ethernet и аналоговых сигналов;
• Монтаж в многоквартирных домах - разделение кабелей лифта и систем пожарной сигнализации в вертикальных шахтах;
• Обустройство кабельных каналов в торговых центрах - изоляция освещения от систем видеонаблюдения.

Практические советы

• Проверьте перед монтажом, что внутренний угол лотка имеет именно 45° - несовпадение угла приведёт к зазорам и потере эффективности разделения;
• Используйте только крепеж из комплекта - другие винты могут иметь неверную длину или шаг резьбы;
• При прокладке большого количества кабелей - убедитесь, что суммарный диаметр не превышает 70–80% свободного объема одной половины лотка после установки перегородки;
• Для длительной эксплуатации в сырых местах - периодически проверяйте состояние цинкового покрытия; при появлении белого налета (коррозии) - протрите поверхность и нанесите антикоррозийный спрей;
• Артикул ssc40800k - запомните его для заказа запасных элементов, так как эта модель не универсальна и не заменяется другими типами перегородок.
