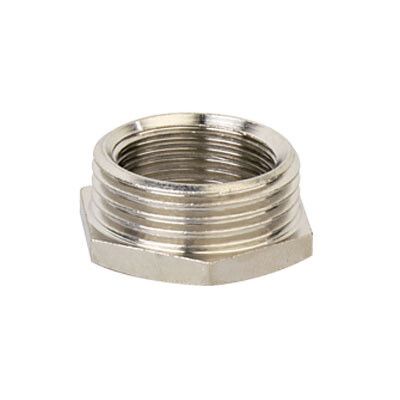

Переходник 1" ( наружн. резьба)/ M20x1,5 (внутр. резьба),GAS-MET | 6019-0120 DKC ДКС

Переходник DKC (ДКС) 6019-0120 предназначен для соединения кабельных вводов с трубной и метрической резьбой, обеспечивая герметичный проход проводов в оборудовании. Этот переходник сочетает надёжность латуни с защитой никелевого покрытия, что делает его подходящим для промышленного использования в агрессивных средах.

Назначение и область применения

Переходник DKC (ДКС) 6019-0120 используется там, где требуется соединить устройство с трубной резьбой G 1" (DIN 40430) с кабельным вводом, имеющим метрическую резьбу M20×1,5 (ISO 228 / EN 60423). Он позволяет безопасно ввести кабель в корпус оборудования, например, в распределительные щиты, двигатели, датчики или станки, которые имеют входные отверстия с разными типами резьб. Применяется в машиностроении, химической промышленности, пищевой отрасли и других зонах с повышенной влажностью или риском коррозии.

Технические характеристики

• Наружная резьба: 1 дюйм (G1"), трубная, по стандарту DIN 40430
• Внутренняя резьба: M20×1,5, метрическая, по стандарту ISO 228 / EN 60423
• Диаметр резьбы: 20 мм
• Материал: латунь с никелированным покрытием
• Цвет: светло-серый
• Тип изделия: переходник с внешней трубной и внутренней метрической резьбой

Совместимость и монтаж

Переходник DKC (ДКС) 6019-0120 совместим с любыми кабельными вводами, оснащёнными внутренней резьбой M20×1,5. Наружная резьба G1" предназначена для вворачивания в соответствующие отверстия в стенках шкафов, машин или контейнеров. Для герметизации рекомендуется использовать уплотнительную ленту (ФУМ) или пасту на основе тефлона на резьбе G1". Убедитесь, что толщина стенки монтируемого элемента достаточна для плотного зацепления резьбы - минимальная глубина завинчивания должна составлять не менее 5–6 ниток. Не используйте силовые инструменты - затягивайте рукой до упора, затем слегка подтяните ключом, чтобы избежать повреждения резьбы.

Безопасность и стандарты

Переходник изготовлен в соответствии с требованиями международных стандартов: ISO 228 (резьба M20×1,5) и DIN 40430 (трубная резьба G1"). Латунь с никелевым покрытием соответствует нормам по устойчивости к коррозии и механическому износу. Серия Cosmec от DKC (ДКС) прошла проверку на соответствие требованиям безопасности для промышленного электрооборудования.

Преимущества

• Высокая прочность материала - латунь выдерживает значительные нагрузки и вибрации
• Никелирование предотвращает окисление, увеличивает срок службы в агрессивных средах
• Герметичное соединение без необходимости дополнительных уплотнителей внутри резьбы M20
• Стандартные размеры обеспечивают широкую совместимость с промышленными комплектующими

Ограничения применения

Переходник DKC (ДКС) 6019-0120 не предназначен для использования в системах с давлением выше атмосферного, кроме случаев, когда он установлен в качестве пассивного соединения (не несёт функции герметизации под давлением жидкости или газа). Также не следует применять его в контакте с сильнокислотными или щелочными растворами - хотя никелированная латунь устойчива, длительный контакт с агрессивными химикатами может вызвать эрозию покрытия. Не используйте для монтажа в местах с постоянным ударным воздействием - возможна деформация резьбы.

Примеры использования

• Подключение кабеля к двигателю с выходом G1" через кабельный ввод M20×
• Ввод сигнальных проводов в щит управления с резьбой G1"
• Замена старого ввода в цехах химического производства, где требуются антикоррозийные материалы
• Адаптер для модернизации существующего оборудования без замены всего корпуса

Практические советы

• Проверьте перед установкой, что резьба M20×1,5 на вашем кабельном вводе действительно имеет шаг 1,5 мм - другие варианты (например, M20×1,25) не совместимы
• Не перепутайте наружную и внутреннюю резьбу: G1" - это внешняя, её вкручивают в корпус; M20 - внутренняя, в неё ввинчивается кабельный ввод
• Если резьба G1" в корпусе уже была ранее заполнена герметиком - удалите его перед установкой нового переходника
• Для долговечности в сырых помещениях периодически проверяйте состояние никелевого покрытия - при появлении пятен коррозии замените деталь
• Этот переходник - часть серии Cosmec от DKC (ДКС): все изделия этой серии имеют одинаковое качество исполнения и взаимозаменяемость
