Переходник 1/2" ( наружн. резьба)/ M16x1,5 (внутр. резьба), GAS-MET | 6019-1216 DKC ДКС

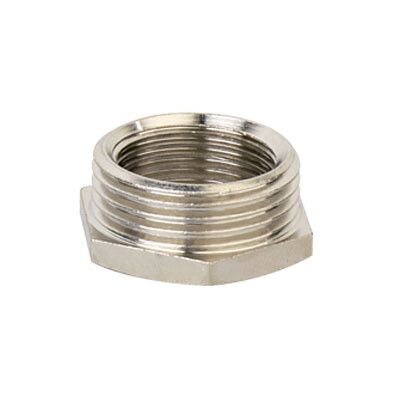

Переходник GAS-MET 6019-1216 от DKC предназначен для соединения кабельных вводов с трубной резьбой G 1/2" и метрической резьбой M16×1,5. Он обеспечивает надёжный герметичный переход между разными типами резьб, что особенно важно при монтаже оборудования в агрессивных средах.

Назначение и область применения

Переходник GAS-MET 6019-1216 используется там, где требуется соединить элемент с трубной резьбой (G 1/2") с оборудованием, имеющим метрическую резьбу (M16×1,5). Часто применяется при подключении кабельных вводов к щитам, станкам, датчикам и другому промышленному оборудованию. Подходит для установки в помещениях и на улице, в том числе в условиях повышенной влажности, запылённости или воздействия химикатов.

Технические характеристики

• Тип резьбы: трубная (наружная) G 1/2" / метрическая (внутренняя) M16×1,5
• Наружный диаметр резьбы: 12,7 мм (соответствует G 1/2")
• Внутренний диаметр резьбы: 16 мм (шаг 1,5 мм)
• Материал корпуса: латунь с никелированным покрытием
• Цвет: светло-серый
• Стандарты резьбы: ISO 228 (GAS) для трубной, EN 60423 для метрической

Совместимость и монтаж

Переходник GAS-MET 6019-1216 совместим с кабельными вводами и фитингами, оснащёнными резьбой G 1/2". На стороне M16×1,5 он принимает стандартные метрические гайки и вводы, соответствующие этим параметрам. Для монтажа используйте ключ на 22–24 мм для затяжки наружной резьбы и обычный ключ на 22 мм для внутренней. Убедитесь, что поверхности резьб чистые и не повреждены - это гарантирует герметичность. Не перетягивайте: избыточный момент может деформировать латунь.

Безопасность и стандарты

Изделие соответствует требованиям ISO 228 (резьба G) и EN 60423 (метрическая резьба для кабельных вводов). Никелированное покрытие защищает от коррозии и снижает риск возникновения электрохимической реакции при контакте с другими металлами. Продукт не содержит свинца и соответствует RoHS.

Преимущества

• Высокая механическая прочность благодаря латуни - выдерживает вибрацию и ударные нагрузки
• Никелирование предотвращает окисление и сохраняет внешний вид при длительной эксплуатации
• Устойчивость к маслам, растворителям и атмосферным воздействиям - подходит для химпроизводств и пищевой промышленности
• Герметичное соединение без необходимости дополнительного уплотнения при правильном монтаже

Ограничения применения

Не предназначена для работы под давлением выше атмосферного - не является компонентом напорной системы. Не рекомендуется использовать в системах с высокой температурой (выше +120 C): латунь теряет прочность, а никелевое покрытие может треснуть. Также не следует применять в средах с высоким содержанием серы или хлора - они вызывают точечную коррозию латуни даже при наличии покрытия.

Примеры использования

• Подключение кабельного ввода к распределительному щиту с трубной резьбой G 1/2"
• Замена старого ввода на новое оборудование с метрическими входами (например, Siemens, Schneider Electric)
• Монтаж датчиков на станках с трубными отверстиями, требующих герметизации
• Обустройство зон с повышенной влажностью: насосные станции, холодильные камеры, мойки

Практические советы

• Проверьте перед монтажом, чтобы резьба M16×1,5 была именно внутренней - переходник имеет внутреннюю метрическую резьбу, значит, в него вворачивается болт или шток с наружной резьбой такого же размера
• Для лучшей герметизации можно нанести тонкий слой анаэробного герметика на резьбу G 1/2", но не на M16 - он уже рассчитан на плотное соединение без уплотнителей
• При замене старого переходника убедитесь, что посадочный диаметр отверстия в панели соответствует наружному размеру нового - у GAS-MET 6019-1216 он составляет около 16 мм
• Храните изделие в сухом месте: хотя латунь устойчива, длительное воздействие влаги может ослабить адгезию никелевого слоя
