Переходник M20x1,5 ( наружн. резьба)/ M16x1,5 (внутр. резьба) | 6016-2016 DKC ДКС

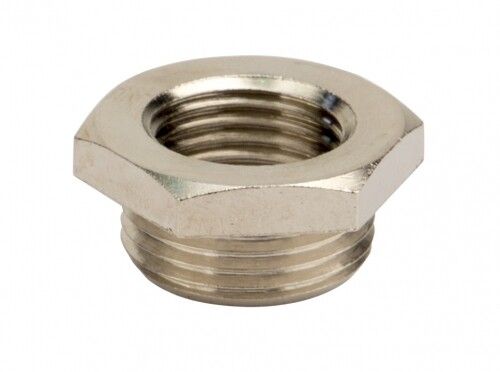

Переходник M20x1.5 (наружная резьба)/M16x1.5 (внутренняя резьба) DKC - это надёжный элемент для соединения труб, кабельных вводов и других компонентов с разными размерами метрической резьбы. Выполнен из никелированной латуни, он обеспечивает долгую службу в агрессивных средах и подходит для промышленного оборудования. Артикул 6016-2016, бренд DKC.

Назначение и область применения

Переходник M20x1.5 (наружная резьба)/M16x1.5 (внутренняя резьба) DKC используется для адаптации между двумя элементами с разными размерами резьбы: внешний конец имеет резьбу M20×1.5, внутренний - M16×1.5. Он позволяет подключить кабельный ввод, фитинг или другой аксессуар с меньшим диаметром резьбы к корпусу или трубе с большей резьбой. Применяется в системах управления, автоматизации, на станках, в распределительных щитах, на производствах с повышенной влажностью или химическими воздействиями.

Технические характеристики

• Тип резьбы: метрическая
• Наружная резьба: M20×1.5 (диаметр 20 мм, шаг 1,5 мм)
• Внутренняя резьба: M16×1.5 (диаметр 16 мм, шаг 1,5 мм)
• Эквивалент в дюймах: наружная - 3/4 дюйма, внутренняя - 1/2 дюйма
• Материал: латунь с никелевым покрытием
• Диаметр тела переходника: 16 мм
• Покрытие: никелирование - защищает от коррозии и механических повреждений

Совместимость и монтаж

Переходник M20x1.5 (наружная резьба)/M16x1.5 (внутренняя резьба) DKC совместим с любыми изделиями, имеющими соответствующую резьбу. Для установки:

• Накрутите наружную резьбу (M20) на ответную часть (например, корпус щита или кабельный ввод с резьбой M20×1.5).
• Внутреннюю резьбу (M16) используйте для подключения кабельного ввода, шланга или другого устройства с резьбой M16×1.5.
• Не перетягивайте - латунь мягче стали, риск деформации резьбы выше.
• Убедитесь, что посадочные диаметры совпадают: наружный диаметр M20 - 20 мм, внутренний - 16 мм.

Безопасность и стандарты

Изделие не имеет сертификации по ГОСТ или IEC, однако выполнено из материалов, соответствующих требованиям промышленной безопасности. Никелированная поверхность снижает риск возникновения электрохимической коррозии. Подходит для использования в зонах с потенциальной опасностью взрыва, если установлено в соответствии с нормами IP-классификации смонтированного оборудования.

Преимущества

• Высокая прочность латуни - выдерживает значительные нагрузки при сборке и эксплуатации.
• Никелевое покрытие предотвращает окисление, сохраняет внешний вид и увеличивает срок службы.
• Стандартные размеры резьбы обеспечивают широкую совместимость с популярными кабельными вводами и фитингами.
• Подходит для работы в агрессивных средах: химические заводы, пищевые цеха, помещения с частой мойкой.

Ограничения применения

• Не предназначен для использования в системах с высоким давлением свыше 10 бар - материал не рассчитан на гидравлические системы.
• Не следует применять в условиях постоянного контакта с открытым пламенем или температурой выше +120 C - латунь теряет прочность.
• Не заменяет герметизирующие элементы - при необходимости используйте уплотнительные кольца или лён/ФУМ-ленту.
• Не рекомендуется для многократной сборки-разборки более 5–7 раз - резьба может износиться.

Примеры использования

• Подключение кабельного ввода M16×1.5 к металлическому щиту с отверстием M20×1.5.
• Адаптация трубопровода с резьбой M20 к датчику или клапану с резьбой M16.
• Замена старого фитинга в оборудовании, где требуется сохранить существующий корпус, но поменять тип подключения.
• Использование в системах вентиляции, конвейерах, насосных станциях в химической и фармацевтической промышленности.

Практические советы

• Проверьте перед монтажом, чтобы резьбы были чистыми - грязь или остатки краски могут повредить резьбовое соединение.
• При затяжке используйте ключ подходящего размера - не допускайте перекоса, иначе резьба будет повреждена.
• Для защиты от влаги и пыли комбинируйте этот переходник с кабельными вводами класса IP67/IP68.
• Если нужна герметичность - намотайте на внутреннюю резьбу FUM-ленту или уплотнительную нить, особенно при работе с воздухом или жидкостями.
• Артикул 6016-2016 - единственный номер для заказа этого конкретного переходника в серии Cosmec от DKC; другие модели имеют иные размеры.
