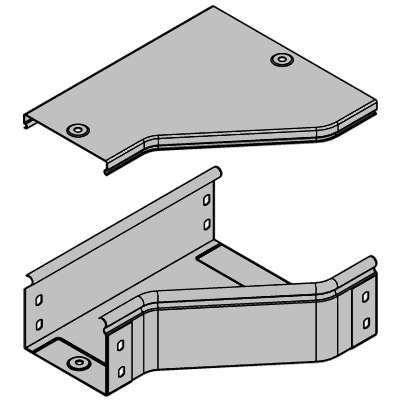

Переходник для лотка RRS левосторонний 600/300 H50 DKC 36466 ДКС

Переходник для лотка левосторонний 600/300 H50 от DKC (ДКС), артикул 36466, предназначен для плавного изменения ширины кабельного лотка - от 300 мм до 600 мм - с левой стороны. Подходит для сборки трасс в ограниченном пространстве, особенно там, где необходимо плотное прилегание к стене.

Назначение и область применения

Переходник для лотка левосторонний 600/300 H50 используется для соединения участков кабельной трассы разной ширины. Его применение актуально при изменении количества кабелей на участках трассы - например, при переходе от основной магистрали к ответвлению меньшей ёмкости. Левостороннее исполнение позволяет установить переходник вплотную к стене, что экономит пространство и упрощает компоновку трассы вдоль перегородок или оборудования.

Технические характеристики

• Ширина: 300 мм (узкая сторона) / 600 мм (широкая сторона)
• Высота: 50 мм
• Толщина материала: 0,8 мм
• Материал: сталь
• Защитное покрытие: оцинковано по методу Сендзимира - равномерное, прочное цинковое покрытие с высокой коррозионной стойкостью
• Цвет: светло-серый
• Исполнение: соединительный элемент, не является самостоятельным лотком
• Степень защиты: IP44 (только при установленной крышке)

Совместимость и монтаж

Переходник для лотка левосторонний 600/300 H50 совместим с другими элементами лотковых систем DKC (ДКС) той же высоты - 50 мм. Устанавливается путём фиксации болтами или заклёпками к смежным прямым участкам лотка. Кромки имеют готовые отверстия для крепления - не требует сверления. Обязательно используйте крышку для обеспечения степени защиты IP44. Не рекомендуется использовать с лотками другой высоты - даже при одинаковой ширине это нарушит герметичность и механическую целостность системы.

Безопасность и стандарты

Переходник соответствует требованиям к металлическим кабельным лоткам для внутренней прокладки. Защитное покрытие по методу Сендзимира обеспечивает долговечность в условиях повышенной влажности. Применение с крышкой даёт класс защиты IP44 - защита от брызг воды и предметов диаметром более 1 мм. Соответствие нормам ГОСТ Р 50571.15 и IEC 61537 соблюдено при правильной сборке всей трассы.

Преимущества

• Левостороннее сужение позволяет размещать переходник вдоль стен без зазора - снижает риск повреждения кабелей и улучшает эстетику трассы
• Оцинковка по методу Сендзимира защищает от коррозии даже при частом контакте с влагой
• Равномерная толщина стали 0,8 мм обеспечивает жесткость и устойчивость к деформациям при нагрузке
• Готовые отверстия для крепления ускоряют монтаж и исключают необходимость доработки

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - даже при IP44 возможна коррозия при постоянном воздействии осадков
• Не работает как самостоятельный лоток - требует обязательного подключения к другим элементам трассы
• Не допускается использование с лотками высотой отличной от 50 мм - нарушается герметизация и механическая совместимость
• Не рассчитана на значительные механические нагрузки - не следует использовать как опору для тяжёлого оборудования

Примеры использования

• Подключение ответвления от основного лотка 600 мм к группе устройств, расположенных в нише шириной 300 мм
• Сборка трассы вдоль стены в серверной комнате, где свободное пространство ограничено
• Соединение двух участков кабельной трассы на производственной линии - от крупного распределительного лотка к лотку меньшего размера у станка

Практические советы

• Убедитесь, что посадочные отверстия на соседних элементах точно совпадают с отверстиями на переходнике - проверьте шаг крепления перед монтажом
• При монтаже вблизи источников влаги всегда используйте крышку - без неё защита будет ниже IP44
• Для удобства сборки начинайте монтаж с узкой стороны (300 мм) - так проще выровнять трассу и избежать перекосов
• Не забудьте учесть габариты самого переходника: он занимает 600 мм по ширине и 50 мм по высоте - планируйте место для него заранее
• Артикул 36466 - это именно левосторонний вариант; для правостороннего сужения выбирайте аналог с пометкой “правосторонний”
