Переходник монтажной рейки USA 10 | 1201578 Phoenix Contact

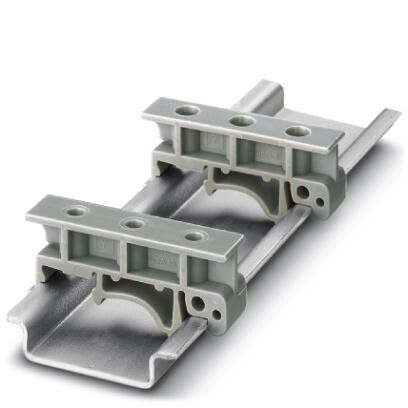

Переходник монтажной рейки USA 10 от Phoenix Contact предназначен для установки компонентов с винтами M3 на стандартную монтажную рейку типа DIN. Артикул 1201578 обеспечивает надёжное крепление устройств в распределительных щитах, где требуется переход с винтового крепления на рейку.

Назначение и область применения

Переходник монтажной рейки USA 10 используется для фиксации оборудования, изначально рассчитанного на крепление через винты M3, на монтажную рейку DIN. Это позволяет унифицировать установку в щитах, ускорить сборку и исключить необходимость сверления отверстий в корпусе щита. Применяется в автоматизации, промышленной электронике и системах управления, где используются контроллеры, реле, модули ввода/вывода с винтовым креплением.

Технические характеристики

• Длина: 42,6 мм
• Ширина: 10 мм
• Высота: 19 мм
• Тип крепления: винты M3
• Цвет: серый
• Материал: термостойкий пластик (не указан, но типичный для таких изделий Phoenix Contact)

Совместимость и монтаж

Переходник совместим со стандартными монтажными рейками DIN EN 60715 (ширина 35 мм). Устанавливается путём защёлкивания на рейку — аналогично другим элементам серии USA. Для крепления устройства к переходнику используйте винты M3 с подходящей длиной (обычно 6–12 мм). Обязательно проверьте, чтобы посадочная площадка под винты соответствовала габаритам вашего оборудования. Переходник монтажной рейки USA 10 не требует инструментов для установки на рейку, но для затяжки винтов нужна крестовая отвёртка.

Преимущества

• Упрощает замену оборудования без переделки щита
• Обеспечивает жёсткую и стабильную фиксацию
• Сохраняет целостность корпуса устройства — не нужно просверливать новые отверстия
• Изготовлен компанией Phoenix Contact — известной надёжностью в промышленном оборудовании

Ограничения применения

• Не предназначена для нагрузок выше стандартных — не использовать для тяжёлых устройств массой более 2–3 кг без дополнительной фиксации
• Не подходит для внешних установок или сред с повышенной влажностью — материал не имеет защиты IP
• Работает только с винтами M3; другие размеры (M2.5, M4) несовместимы
• Не рекомендуется применять в условиях постоянных ударных нагрузок или вибраций без демпфирования

Примеры использования

• Фиксация реле времени с винтовыми клеммами на рейку в щите управления станком
• Установка модулей ввода-вывода PLC с креплением M3 в распределительном щите
• Замена старого крепления на рейку при модернизации системы автоматизации

Практические советы

• Перед монтажом убедитесь, что винты M3 на вашем устройстве не выступают слишком сильно — они должны плотно входить в резьбовые отверстия переходника без зазора
• Если оборудование часто обслуживается, выбирайте винты с головкой под крестовую отвёртку — удобнее в работе
• При использовании нескольких переходников монтажной рейки USA 10 на одной рейке соблюдайте минимальный интервал между ними — не менее 10 мм, чтобы не перегревались соседние элементы
• Артикул 1201578 — точный идентификатор для заказа запасных частей. Сохраняйте его при закупках
