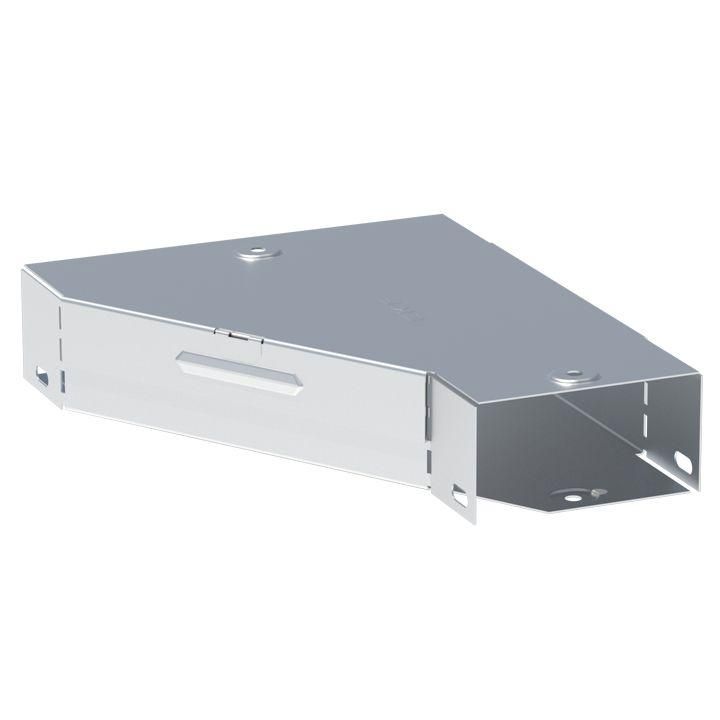

Переходник по ширине левостор. 100х200х400мм EKF wl10020040008

Переходник по ширине левосторонний 100х200х400мм от EKF - компонент системы EKF-Line для изменения ширины кабельного лотка с 200×400 мм до 100 мм в левой части трассы. Подходит для сборки сложных кабельных маршрутов в промышленных и коммерческих объектах.

Назначение и область применения

Переходник по ширине левосторонний 100х200х400мм используется для плавного перехода между участками кабельного лотка разной ширины - от более широкого (200×400 мм) к узкому (100 мм). Применяется в системах EKF-Line для прокладки силовых и слаботочных кабелей на стенках, потолках и других поверхностях. Особенно актуален там, где требуется изменение ёмкости трассы без разрывов - например, перед ответвлением, поворотом или выходом из распределительной зоны.

Технические характеристики

• Форма: сужение слева - входная часть 200×400 мм, выходная - 100 мм
• Высота: 100 мм
• Материал: сталь оцинкованная толщиной 0,8 мм
• Покрытие: цинк - защищает от коррозии
• Цвет: серый
• Интегрированный соединительный разъём - обеспечивает герметичное и надёжное соединение с другими элементами системы
• Гарантия: 36 месяцев

Совместимость и монтаж

Переходник по ширине левосторонний 100х200х400мм совместим с лотками и фитингами серии EKF-Line. Соединение осуществляется через интегрированный разъём - достаточно совместить кромки и зафиксировать болтами или заклепками. Монтаж возможен на любые поверхности: вертикальные, горизонтальные, наклонные. Для жесткой фиксации рекомендуется использовать стандартные подвесы и кронштейны EKF-Line. Учитывайте посадочные габариты: входной профиль 200×400 мм, выходной - 100 мм. Нельзя применять с лотками других систем - несовпадение форм и замков.

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже в условиях повышенной влажности
• Интегрированный разъём исключает необходимость дополнительных соединителей - снижает риск утечки и ускоряет монтаж
• Левостороннее сужение оптимизировано для типовой схемы прокладки - минимизирует изгибы и перегрузки на трассе
• Серый цвет соответствует стандартному оформлению всей серии EKF-Line - сохраняет эстетику трассы

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами - цинковое покрытие не выдерживает кислот и щелочей
• Не применяется в качестве самостоятельного элемента - требует соединения с основным лотком
• Работает только в рамках системы EKF-Line; несовместим с аналогами других брендов
• Не рассчитан на механические нагрузки сверх нормы - нельзя использовать как несущую конструкцию

Примеры использования

• На производстве: переход от широкого лотка к узкому перед выводом кабелей к одиночному оборудованию
• В офисном здании: сужение трассы после распределительной коробки к точкам освещения
• В ЖКХ: организация кабельной трассы в подвале с изменением ёмкости перед выходом на этаж
• На транспорте: внутри тоннеля - смена ширины лотка перед ответвлением к световым сигнализаторам

Практические советы

• Перед установкой проверьте соответствие размеров входа и выхода - ошибка в направлении сужения (право/лево) потребует замены
• Убедитесь, что все кабели помещаются в выходную часть 100 мм - перегрузка вызывает перегрев и деформацию
• При монтаже на вертикальных поверхностях используйте дополнительные крепления каждые 50–70 см
• Не допускайте перекосов при состыковке - они нарушают целостность защиты и затрудняют последующий доступ к кабелям
• Запасайте один-два переходника по ширине левосторонний 100х200х400мм на проект - часто возникает необходимость в корректировке трассы на этапе монтажа
