Переходник по высоте 50х100-500 | CLP1H-050-100-500 IEK

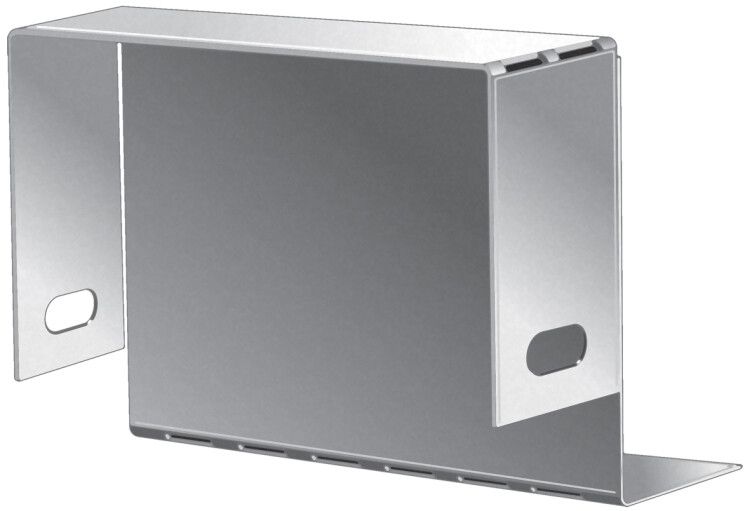

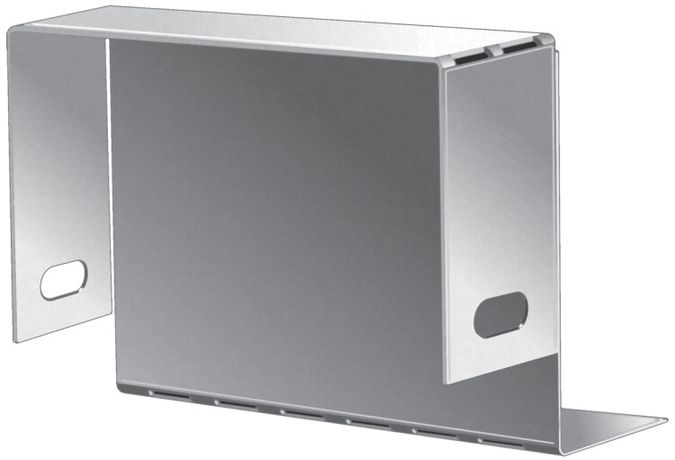

Переходник по высоте 50х100-500 от IEK (ИЭК), артикул clp1h-050-100-500, предназначен для плавного изменения высоты кабельной трассы между лотками разного уровня. Изготовлен из оцинкованной стали с долговечным покрытием, подходит для промышленных объектов с жесткими требованиями к надежности.

Назначение и область применения

Переходник по высоте 50х100-500 используется для соединения участков кабельных лотков, расположенных на разных уровнях - например, когда одна часть трассы проходит выше другой. Он обеспечивает плавный переход без острых углов, что снижает риск повреждения кабелей при прокладке и обслуживании. Применяется в системах распределения электроэнергии и управления на заводах, в цехах, энергообъектах и других местах с массивными кабельными трассами.

Технические характеристики

• Ширина: 500 мм - соответствует стандартному размеру лотков CLP
• Высота входа/выхода: 50 мм / 100 мм - позволяет перейти от узкого к более высокому лотку
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: горячее цинкование по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Тип конструкции: симметричное сужение - равномерное изменение высоты по всей длине
• Тип соединения: винтовое - фиксация болтами к боковым стенкам лотков
• Рабочий температурный диапазон: от –60 C до +60 C - подходит для холодных и жарких помещений
• Цвет: серый - совпадает с цветом основных лотков серии CLP
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Переходник по высоте 50х100-500 совместим с металлическими кабельными лотками серии CLP от IEK, имеющими ширину 500 мм. Установка выполняется путём выравнивания кромок переходника с торцами лотков и фиксации саморезами или болтами через предварительно просверленные отверстия. Соединительные элементы (например, планки или хомуты) не входят в комплект - их необходимо приобрести отдельно. Монтаж допускается как внутри помещений, так и на открытых площадках при наличии защиты от механических воздействий.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам и аксессуарам. Горячее цинкование по методу Сендзимира гарантирует антикоррозийную стойкость даже в условиях повышенной влажности. Переходник не содержит токсичных материалов и безопасен при работе вблизи силового оборудования.

Преимущества

• Увеличенный срок службы благодаря прочному оцинкованному покрытию
• Симметричная форма обеспечивает равномерное распределение нагрузки и удобство сборки
• Поддерживает целостность кабельной трассы без резких перепадов, снижая риск перегиба проводов
• Совместим с продукцией серии CLP - легко интегрируется в существующую систему
• Не требует специальных инструментов для установки - достаточно обычного набора для монтажа

Ограничения применения

• Не предназначена для использования в качестве самостоятельного несущего элемента - должна крепиться к лоткам
• Не рекомендуется применять в средах с постоянным контактом с агрессивными химическими веществами (кислоты, щелочи)
• Отсутствие встроенного соединительного элемента требует дополнительного приобретения крепежа
• Не подходит для кабельных каналов с шириной, отличной от 500 мм

Примеры использования

• Соединение вертикального и горизонтального участка кабельной трассы на производстве
• Обход препятствий (балок, трубопроводов) за счёт изменения высоты лотка
• Монтаж в распределительных пунктах, где требуется поднять уровень лотка для доступа к оборудованию
• Использование в холодильных камерах и на открытых эстакадах благодаря широкому температурному диапазону

Практические советы

• Проверьте перед монтажом, чтобы внутренние габариты лотков точно совпадали с размерами переходника - особенно важно при использовании старых лотков
• Используйте болты с шайбами и антивибрационными прокладками, если трасса находится в зоне вибраций (станки, насосы)
• При прокладке кабелей большого диаметра убедитесь, что радиус изгиба не меньше минимально допустимого для типа кабеля
• Для длительной эксплуатации в сырых помещениях проверяйте состояние оцинковки каждые 2–3 года - при появлении белого налёта (белой ржавчины) можно дополнительно обработать края герметиком
• Запасайтесь аналогичными переходниками при закупке - они часто используются в нескольких точках одной системы
