Переходник центральный 50х100-400 | PD50*100-400-C КМ-профиль LO10832

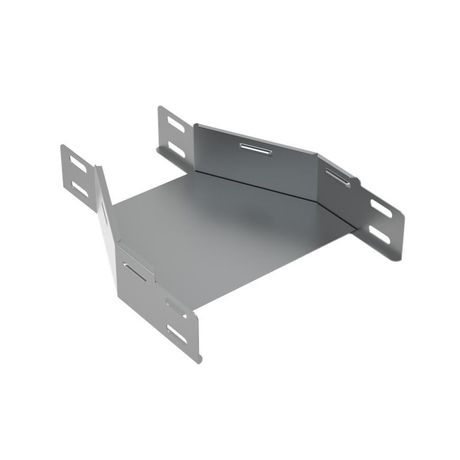

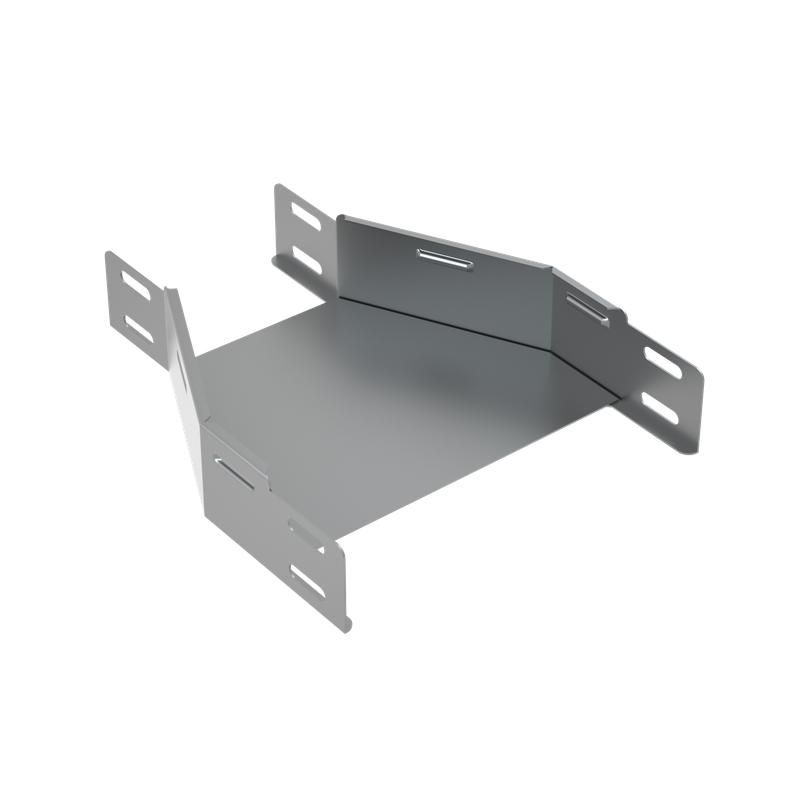

Переходник центральный 50х100–400 мм сталь 1 мм от КМ-Профиля предназначен для плавного перехода между лотками разной ширины в кабельных трассах. Этот элемент системы обеспечивает надёжное соединение лотков 100 мм и 400 мм, сохраняя целостность маршрута прокладки кабелей. Артикулы pd50-100-400-c, pd50\*100-400-c и lo10832 соответствуют одной модели - прочному, оцинкованному переходнику, рассчитанному на внутреннюю установку.

Назначение и область применения

Переходник центральный 50х100–400 мм сталь 1 мм используется для изменения ширины кабельного лотка от 100 до 400 мм. Применяется в системах прокладки силовых и управляющих кабелей там, где требуется изменить количество проводов или компактно адаптировать тракт под другую конфигурацию. Подходит для монтажа в помещениях заводов, офисов, жилых комплексов, торговых центров и других зданий с контролируемой средой. Не предназначена для открытой установки на улице или во влажных, агрессивных условиях.

Технические характеристики

• Размеры: высота 50 мм, входная ширина 100 мм, выходная ширина 400 мм; длина - 500 мм (стандартный шаг сужения);
• Материал: сталь толщиной 1 мм;
• Покрытие: горячее цинкование по технологии Сендзимира - равномерный антикоррозийный слой;
• Конструкция: симметричное сужение - плавный переход без острых углов, снижающий риск повреждения кабелей;
• Исполнение: с интегрированным соединителем - фиксируется без дополнительных болтов или заклёпок;
• Огнестойкость: да - материал не поддерживает горение, выдерживает температурные нагрузки в рамках норм для электроустановок;
• Цвет: серый (естественный цвет оцинкованной стали);
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в помещениях с умеренным и холодным климатом, при отсутствии конденсата и химически активных паров.

Совместимость и монтаж

Переходник центральный совместим с другими элементами серии КМ-Профиля, имеющими аналогичную глубину 50 мм и тип замкового соединения. Монтаж выполняется путём вставления одного торца в лоток 100 мм, второго - в лоток 400 мм. Интегрированный соединитель автоматически фиксирует детали при плотном контакте. Нет необходимости в сверлении, гайках или клепке. Для герметизации и защиты от пыли рекомендуется применять специальные крышки, которые защёлкиваются без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждается свойствами стали и покрытия - при возгорании вне зоны прямого пламени изделие не распространяет огонь. Цинкование соответствует DIN EN ISO 1461, что гарантирует долговечность в условиях сухих помещений.

Преимущества

• Плавный профиль исключает перегибы кабеля - снижает риск повреждения изоляции;
• Интегрированный замок экономит время монтажа - не требует крепёжных элементов;
• Оцинкованная поверхность устойчива к окислению в обычных условиях;
• Поддерживает стандартизованные размеры лотков - легко сочетается с существующими трассами;
• Не требует обслуживания после установки.

Ограничения применения

• Не для наружной установки - цинк разрушается под действием осадков и UV-излучения;
• Запрещён в помещениях с постоянной повышенной влажностью (>80%) или наличием кислотных/щелочных паров;
• Не предназначен для работы при температурах выше +60 C длительное время - возможна деформация;
• Не совместим с лотками другой глубины (например, 75 мм или 100 мм) - только с 50 мм;
• Не следует использовать как опору для тяжёлых устройств - не расчётная нагрузка на стенки.

Примеры использования

• На производстве: переход от узкого участка трассы к крупному распределительному щиту;
• В торговом центре: сборка трассы от этажного лотка 100 мм к основному каналу 400 мм;
• В больнице: организация кабельного канала через технический коридор с изменением числа кабелей;
• В серверной комнате: адаптация трассы от маленьких панелей к главному кабельному коллектору.

Практические советы

• Перед монтажом проверьте точное соответствие ширины лотков - 100 мм и 400 мм должны точно совпадать с торцами переходника;
• Если трасса проходит рядом с источниками тепла - учтите, что нагрев может вызвать термическую деформацию;
• Обязательно используйте крышку - даже в сухих помещениях она препятствует попаданию пыли и случайным контактам;
• При длинных трассах с несколькими переходниками - соблюдайте одинаковый угол наклона, чтобы избежать перегрузки на соединители;
• Артикулы pd50-100-400-c и lo10832 - это одна модель. Разница лишь в формате записи - выбирайте тот, который есть в вашем каталоге.
