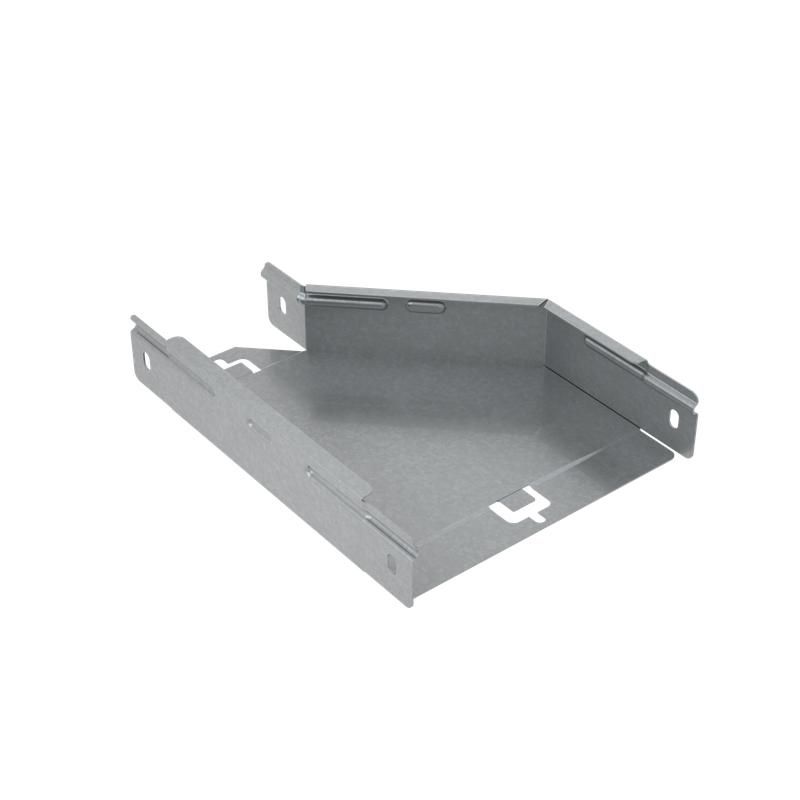

Переходник левый 50х100-150 мм "ПЛЮС" | PDplus50-100-150-L КМ-профиль PL0696

Переходник левый для кабельного лотка 50х100-150 мм КМ-профиль серия ПЛЮС обеспечивает плавный переход между кабельными лотками разной ширины — от 100 до 150 мм — сохраняя целостность трассы и удобство прокладки кабелей. Изделие изготовлено из оцинкованной стали, устойчиво к коррозии и соответствует требованиям для внутренней установки.

Назначение и область применения

Переходник левый для кабельного лотка 50х100-150 мм КМ-профиль серия ПЛЮС применяется для соединения двух участков кабельной трассы: одного с шириной 100 мм и другого — 150 мм. Он позволяет изменить геометрию трассы без разрывов, что особенно важно при модификации существующих систем или при необходимости увеличения ёмкости лотка. Подходит для использования с глухими и перфорированными лотками серии ПЛЮС. Устанавливается исключительно внутри помещений, где отсутствуют постоянные повышенная влажность, брызги воды или химически активные вещества.

Технические характеристики

• Размер входа: 100 мм (узкая сторона)
• Размер выхода: 150 мм (широкая сторона)
• Высота: 50 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по методу Сендзимира
• Цвет: серый
• Огнестойкость: да (не распространяет пламя, выдерживает температурные нагрузки в рамках нормativных требований)
• Климатическое исполнение: У1 / УХЛ1 (работает при температурах от −40 °C до +40 °C, допустима умеренная влажность воздуха)
• Тип конструкции: сужение слева (при взгляде по направлению потока кабеля — левый край уже правого)

Совместимость и монтаж

Переходник левый для кабельного лотка 50х100-150 мм КМ-профиль серия ПЛЮС совместим только с лотками той же серии — ПЛЮС. Монтаж осуществляется путём плотного стыкования с торцами основных лотков. Соединение фиксируется саморезами или заклёпками через предварительно просверленные отверстия (по кромкам). Наличие зазубрин и фланцев на краях гарантирует точную центровку и жёсткую связку без люфтов. Для герметичности и безопасности рекомендуется применять крышки серии ПЛЮС — они защёлкиваются без инструментов и полностью покрывают верхнюю часть переходника.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу климатического исполнения У1/УХЛ1. Огнестойкость подтверждается материалом и конструкцией — стальная оцинкованная пластина толщиной 1 мм не поддерживает горение и не выделяет токсичных паров при нагреве. Применение в электроустановках не требует дополнительных мер против возгорания, так как переходник не содержит пластиков и легкоплавких компонентов.

Преимущества

• Горячее цинкование по методу Сендзимира обеспечивает равномерное, прочное и долговечное антикоррозийное покрытие даже на кромках и сварных швах
• Жёсткая конструкция с толщиной 1 мм снижает риск деформации при сборке и эксплуатации
• Совместимость с крышками серии ПЛЮС упрощает завершение трассы и защищает кабели от пыли и случайных контактов
• Не требует специальных инструментов для монтажа — работает с обычным набором для крепления металлоконструкций
• Подходит для автоматизированного производства и быстрой замены в действующих системах

Ограничения применения

• Не предназначена для наружной установки — не выдерживает длительного воздействия осадков, солнца и перепадов температур выше ±40 °C
• Запрещён контакт с агрессивными жидкостями (кислоты, щёлочи, растворители) — цинковое покрытие будет разрушаться
• Не подходит для перехода с 150 мм на 100 мм — конструкция имеет направленное сужение слева, и обратная установка невозможна
• Не является самостоятельным несущим элементом — должен монтироваться только между двумя опирающимися лотками

Примеры использования

• На производственных линиях: переход с узкого лотка (100 мм) к более широкому (150 мм) перед распределительной панелью
• В серверных помещениях: адаптация трассы при добавлении новых кабелей и увеличении количества проводов
• В офисных зданиях: изменение ширины канала при прохождении через перегородки или ниши
• В системах АСУ ТП: согласование лотков разного типа (перфорированный → глухой) без изменения высоты трассы

Практические советы

• Проверьте посадочные размеры лотков перед заказом — ширина должна точно соответствовать 100 мм и 150 мм, иначе возможен зазор или давление на крепления
• При использовании с перфорированными лотками убедитесь, что отверстия на границе перехода не нарушают целостность кабельной изоляции
• Обязательно используйте крышку ПЛЮС — она не просто декоративна, а препятствует попаданию пыли и снижает риск травм при обслуживании
• Если требуется частая переупаковка кабелей, выбирайте вариант с перфорацией на боковой поверхности — он позволит легко доступать к проводам без демонтажа всего участка
• Артикулы pdplus50*100-150-l, pdplus50-100-150-l и pl0696 — все обозначают один и тот же продукт; проверяйте наличие по любому из них при заказе
