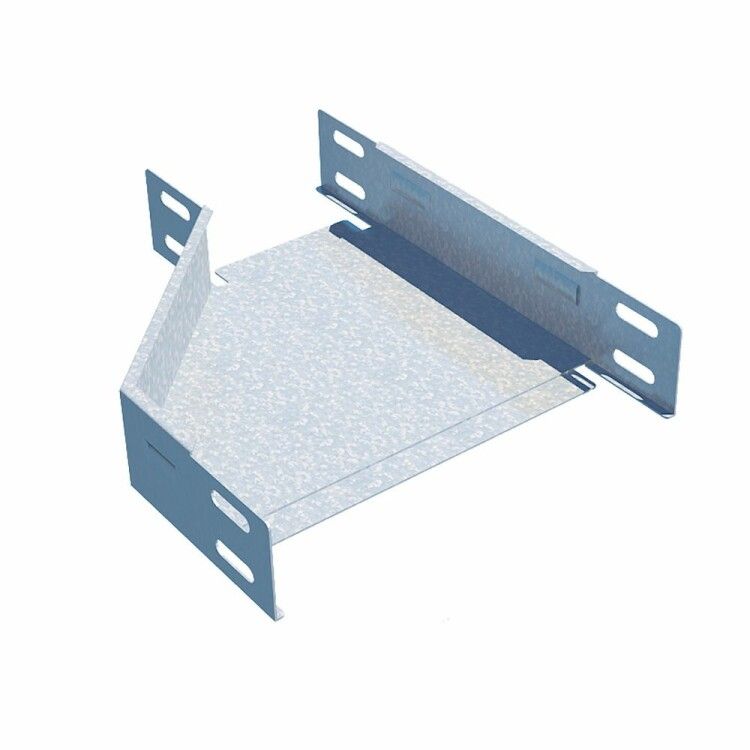

Переходник правый PD50x50-100 | PD50*50-100-R КМ-профиль LO10017

Переходник правый 50х50-100 мм сталь 0.8 мм от КМ-Профиля — это компактный элемент для изменения ширины кабельного лотка с 50 мм до 100 мм, предназначенный для сборки трасс в помещениях. Изделие совместимо с лотками базовой серии, имеет оцинкованную сталь и встроенный соединитель, что ускоряет монтаж.

Назначение и область применения

Переходник правый 50х50-100 мм сталь 0.8 мм применяется для плавного перехода между лотками разной ширины: от узкого (50 мм) к более широкому (100 мм). Подходит для сборки кабельных трасс из глухих и перфорированных лотков базовой серии. Устанавливается исключительно внутри зданий — в офисах, серверных, производственных цехах, распределительных щитах. Не предназначен для открытых площадок, высокой влажности или агрессивных сред.

Технические характеристики

• Размер входа: 50 × 50 мм
• Размер выхода: 50 × 100 мм
• Толщина стенки: 0,8 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: горячее цинкование — равномерный слой, устойчивый к коррозии
• Конструкция: сужение справа — вход слева, выход справа
• Исполнение: с интегрированным замком для быстрого соединения с другими элементами
• Огнестойкость: да — выдерживает температурные нагрузки без потери формы
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 — работает при температурах от −40°C до +40°C, в условиях сухого и умеренно влажного воздуха

Совместимость и монтаж

Переходник правый 50х50-100 мм сталь 0.8 мм совместим с лотками базовой серии КМ-Профиля. Соединяется напрямую с лотками 50×50 мм и 50×100 мм без дополнительных креплений — интегрированный соединитель защелкивается при плотном сжатии. Монтаж выполняется вручную: достаточно совместить грани и надавить до характерного щелчка. Не требует сверления, болтов или инструментов. Для герметичности и защиты от пыли рекомендуется установить крышку той же серии — она также защелкивается без усилий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость обеспечена конструкцией и материалом — при нагреве не выделяет токсичных газов, сохраняет форму. Цинкование по методу Сендзимира гарантирует долговечность покрытия даже при частых перепадах температуры. Нет острых кромок — безопасен при обращении.

Преимущества

• Интегрированный соединитель — экономит время на сборке, исключает потерю крепежа
• Горячее цинкование — защита от ржавчины в течение всего срока службы
• Огнестойкость — подходит для систем, где важна пожаробезопасность
• Простота монтажа — не нужны инструменты, все собирается вручную
• Совместимость с крышки — легко закрывать трассу для защиты кабелей

Ограничения применения

• Не применять во влажных помещениях (бани, прачечные, холодильные камеры)
• Запрещено использование вне помещений — не рассчитан на осадки, УФ-излучение, перепады температур выше +40°C
• Не подходит для агрессивных сред: химикаты, солевые растворы, пары кислот
• Не допускается механическая нагрузка сверх нормы — не является несущим элементом
• Не сочетается с лотками других серий (например, усиленной или легкой)

Примеры использования

• Сборка трассы в серверной комнате: переход от узкого лотка к основному каналу 100 мм
• Подключение кабелей к оборудованию с ограниченным пространством — например, рядом с панелью управления
• Обход препятствий в коридорах: изменение ширины трассы вокруг труб или балок
• Расширение кабельной сети в офисе после модернизации — добавление новых проводов в существующую трассу

Практические советы

• Перед монтажом проверьте, чтобы стороны лотков точно совпадали по высоте — 50 мм. Отклонение вызывает перекос и плохое соединение.
• Если трасса будет находиться в зоне с возможными механическими воздействиями — обязательно используйте крышку. Без неё кабели остаются открытыми.
• Артикулы переходника: pd50*50-100-r, lo10017, pd50-50-100-r — они взаимозаменяемы, выбирайте по доступности.
• При заказе нескольких элементов — берите запасной. Он часто нужен при доработке проекта на месте.
• Не пытайтесь растянуть или деформировать переходник — он жесткий, попытки изгиба приведут к трещинам в цинке.
