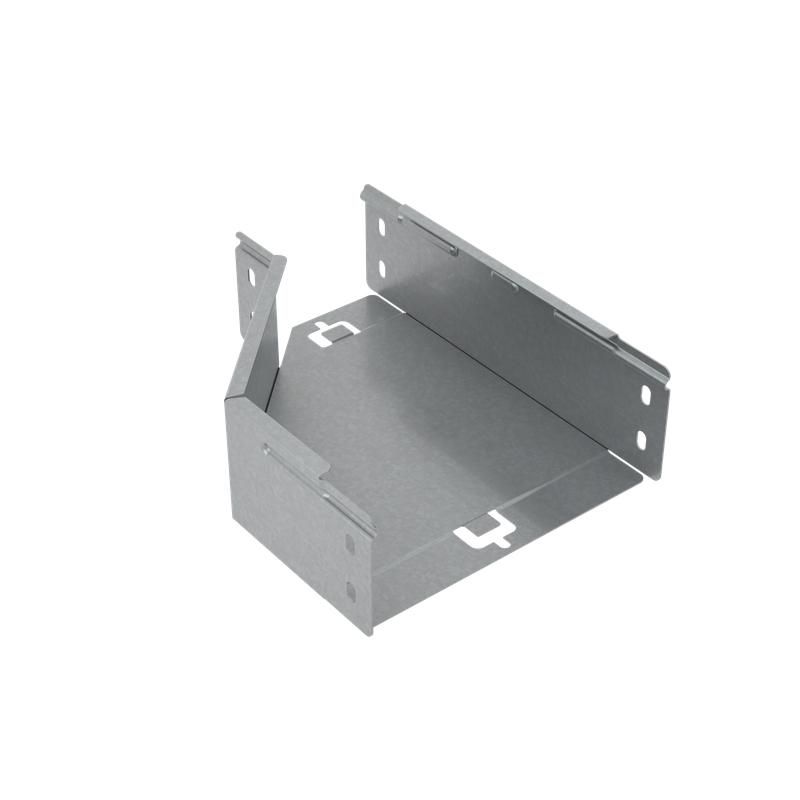

Переходник правый 80х200-400 мм "ПЛЮС" | PDplus80-200-400-R КМ-профиль PL0661

Переходник правый 80х200–400 мм сталь 1 мм от КМ-Профиля - это фасонный элемент для сборки кабельных трасс из листовых лотков серии PLUS. Он обеспечивает плавный переход от узкого лотка шириной 200 мм к более широкому - 400 мм, сохраняя высоту 80 мм. Артикулы pdplus80-200-400-r, pdplus80*200-400-r и pl0661 соответствуют одному продукту.

Назначение и область применения

Переходник правый 80х200–400 мм сталь 1 мм используется для соединения лотков разной ширины в кабельных трассах - например, при переходе от глухого лотка 200 мм к перфорированному 400 мм. Применяется в системах прокладки силовых и слаботочных кабелей внутри зданий. Подходит для офисов, производственных цехов, серверных комнат и других закрытых объектов. Не предназначен для открытых площадок или агрессивных сред.

Технические характеристики

• Материал: сталь толщиной 1 мм, оцинкованная по технологии Сендзимира - обеспечивает коррозионную стойкость и долговечность;
• Форма: сужение справа - входная часть 200 мм, выходная - 400 мм;
• Высота: 80 мм - совместима с лотками серии PLUS;
• Исполнение: с интегрированным соединителем - позволяет легко стыковать с другими элементами без дополнительных крепежей;
• Покрытие: гальваническая оцинковка - серый цвет, устойчив к механическим повреждениям при монтаже;
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в помещениях с нормальной влажностью и температурным режимом;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Рекомендованный ассортимент: да - оптимально сочетается с лотками и крышками серии PLUS.

Совместимость и монтаж

Переходник правый 80х200–400 мм сталь 1 мм совместим с лотками серии PLUS от КМ-Профиля. Интегрированный соединитель позволяет фиксировать его без сварки, болтов или саморезов - достаточно совместить кромки и зафиксировать замком. Монтаж выполняется вручную: выравнивают положение, плотно прижимают до щелчка. Для герметичности и защиты от пыли рекомендуется установить крышку серии PLUS - она защелкивается без инструментов.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 для климатического исполнения У1/УХЛ1. Огнестойкость подтверждается свойствами стали и оцинкованного покрытия - при возгорании не выделяет токсичных веществ и не способствует распространению пламени. Соответствует нормам электроустановок для внутренней прокладки кабелей.

Преимущества

• Не требует дополнительного крепления - интегрированный соединитель ускоряет монтаж;
• Оцинковка по Сендзимиру гарантирует срок службы до 15 лет в условиях сухого воздуха;
• Совместимость с крышками серии PLUS снижает риск попадания пыли и влаги;
• Готовый форм-фактор исключает необходимость резки или гибки на месте;
• Серый цвет не бросается в глаза, хорошо маскируется в технических помещениях.

Ограничения применения

• Не применяется на открытом воздухе - оцинковка не рассчитана на постоянное воздействие осадков и солевых аэрозолей;
• Не подходит для агрессивных сред: химических цехов, кислотных зон, морского побережья;
• Запрещена установка в местах с частыми ударными нагрузками - например, рядом с движущимся оборудованием без дополнительной защиты;
• Не предназначена для работы при температурах ниже -40C - возможна потеря пластичности стали.

Примеры использования

• Переход от узкого лотка к широкому в распределительном щите на заводе;
• Объединение двух участков кабельной трассы в серверной комнате;
• Соединение перфорированного лотка (для слаботочных кабелей) с глухим (для силовых);
• Решение проблемы изменения ширины трассы при прохождении через стену или перекрытие.

Практические советы

• Перед монтажом проверьте точное соответствие ширины лотков - вход 200 мм, выход 400 мм; не используйте с лотками другой серии без адаптеров;
• При необходимости удлинения трассы - комбинируйте несколько переходников, соблюдая радиус изгиба;
• Для максимальной защиты всегда используйте крышку серии PLUS - даже если кабели не требуют герметизации, это снижает риск повреждения;
• Не применяйте переходник в качестве несущего элемента - он не рассчитан на вес оборудования, только на массу кабелей;
• Артикулы pdplus80-200-400-r и pl0661 - это один и тот же товар; при заказе указывайте любой из них.
