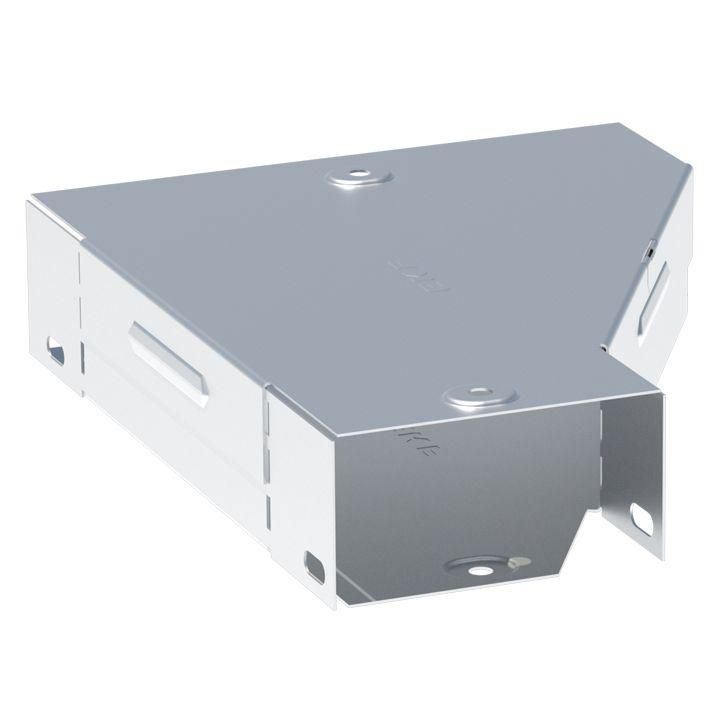

Переходник по ширине правостор. 80х200х300мм EKF wr8020030008

Переходник по ширине правосторонний 80x200x300мм от EKF - компонент системы EKF-Line для изменения ширины кабельного лотка с 200 мм до 300 мм в правую сторону, обеспечивает плавный переход трассы без разрывов. Материал - сталь с горячим цинком, устойчив к коррозии, подходит для промышленных и коммерческих объектов.

Назначение и область применения

Переходник по ширине правосторонний 80x200x300мм используется в системе EKF-Line для соединения участков кабельного лотка разной ширины: от более узкого (200 мм) к более широкому (300 мм). Применяется там, где требуется увеличить количество прокладываемых кабелей без замены всей трассы. Подходит для установки на стенах, потолках, в коробах, на эстакадах - в любых условиях, где применяются металлические лотки T-Line.

Технические характеристики

• Форма: сужение справа - входная сторона 200 мм, выходная - 300 мм
• Высота: 80 мм - совместима с лотками EKF-Line той же высоты
• Материал: сталь с покрытием горячим цинком - защищает от коррозии, долговечна в агрессивной среде
• Толщина стенки: 0,8 мм - достаточна для жесткости при нагрузке, соответствует требованиям промышленного использования
• Интегрированный соединительный разъем - не требует дополнительных болтов или зажимов, фиксируется с лотками одной серии
• Цвет: светло-серый - соответствует цветовой гамме системы EKF-Line
• Гарантия: 36 месяцев - подтверждает надежность производства

Совместимость и монтаж

Переходник по ширине правосторонний 80x200x300мм совместим только с лотками EKF-Line той же высоты (80 мм) и типом исполнения (перфорированными или неперфорированными). Устанавливается без инструментов: один край вставляется в лоток 200 мм, второй - в лоток 300 мм; фиксация происходит за счет интегрированного соединительного разъема. Для герметичности и защиты от внешних воздействий рекомендуется использовать крышки EKF-Line того же типа.

Преимущества

• Устраняет необходимость врезки или сварки - экономит время и снижает риск повреждения изоляции кабелей
• Горячее цинкование гарантирует долгий срок службы даже во влажных или химически активных помещениях
• Интегрированный разъем исключает использование лишних крепежей - минимизирует сборочные операции
• Производится в России - соответствие ГОСТ и контроль качества на всех этапах

Ограничения применения

• Не предназначен для использования вне системы EKF-Line - несовместим с лотками других брендов
• Работает только при изменении ширины вправо - не подходит для левых переходов
• Не рассчитан на механические удары или динамические нагрузки выше нормативных - не применять в зонах с вибрацией оборудования без дополнительной опоры
• Толщина 0,8 мм допускает монтаж на расстоянии не более 1,5 м между точками крепления - при больших пролетах возможен прогиб

Примеры использования

• На производстве: переход от узкого лотка к широкому перед распределительным щитом, где собирается множество кабелей
• В офисном здании: изменение ширины трассы при прохождении через технический коридор с большим количеством слаботочных проводов
• На складе: расширение трассы после ответвления от основной магистрали к группе станков
• В ЖКХ: модификация существующей трассы при реконструкции систем связи или освещения

Практические советы

• Перед монтажом проверьте, что лотки, которые вы соединяете, имеют одинаковую высоту (80 мм) и принадлежат к серии EKF-Line
• При использовании в сыром помещении дополнительно закройте все стыки крышками - предотвращает попадание влаги
• Если переходник установлен на вертикальной поверхности, убедитесь, что он зафиксирован хотя бы двумя точками крепления - чтобы избежать смещения
• Не используйте этот переходник для изменения высоты лотка - он работает только по ширине
• Артикул wr8020030008 легко найти в каталоге EKF - сохраните его для заказа запасных частей
