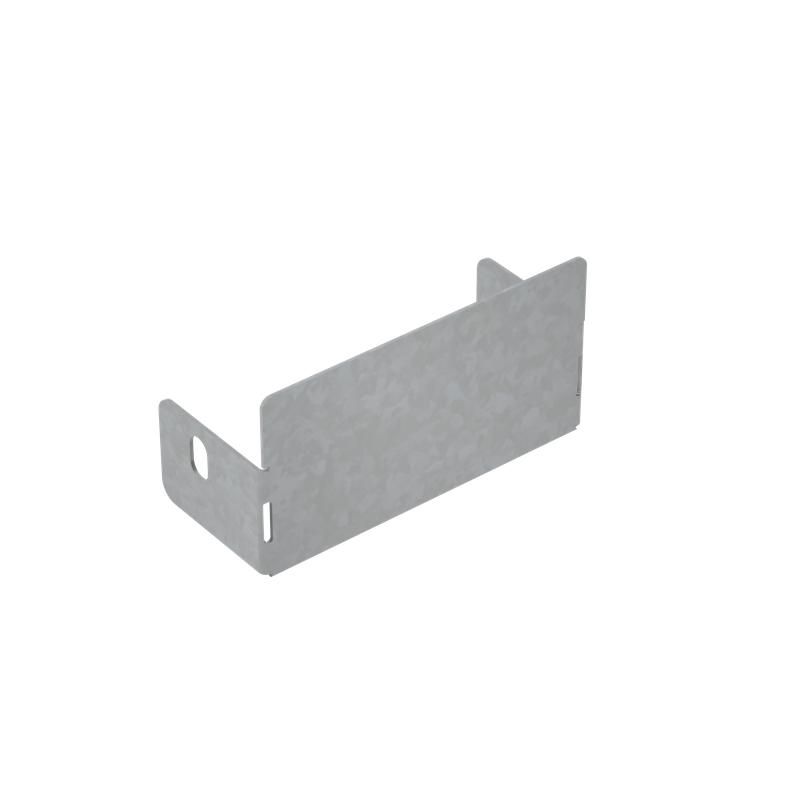

Переходник универсальный 50х50 "ПЛЮС" HD | PDUplus50-50 КМ-профиль PL11351

Переходник универсальный 50х50 ПЛЮС HD КМ-профиль - это металлический элемент для завершения или изменения направления кабельной трассы сечением 50×50 мм. Применяется в системах управления проводкой в условиях повышенной влажности, на улице и в коррозийно активной среде. Бренд КМ-Профильт и артикул pduplus50-50 hd обеспечивают совместимость с другими компонентами системы КМ-профиль.

Назначение и область применения

Переходник универсальный 50х50 ПЛЮС HD КМ-профиль служит для окончания кабельной трассы или перехода между участками трассы одинакового сечения. Подходит для установки на горизонтальные и вертикальные поверхности внутри помещений, на открытых площадках и в зонах с легкой коррозией. Используется там, где требуется надежная механическая защита кабелей и герметичность соединений.

Технические характеристики

• Размер: 50 × 50 мм - соответствует стандартному профилю системы КМ-профиль;
• Материал: сталь оцинкованная толщиной 1 мм - обеспечивает прочность и долговечность;
• Покрытие: горячий цинк по ГОСТ 9.307-89 - защищает от коррозии даже при длительном контакте с влагой;
• Цвет: серый - единообразный внешний вид с другими элементами серии PLUS;
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при воздействии температур до предела нормируемого класса;
• Климатическое исполнение: О(1,2,3,4) - допущено к использованию во всех климатических зонах России, кроме экстремально агрессивных;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к другим деталям трассы.

Совместимость и монтаж

Переходник универсальный 50х50 ПЛЮС HD КМ-профиль полностью совместим с остальной продукцией серии KМ-профиль PLUS. Для сборки используются болтовые или саморезные соединения с боковыми стенками других элементов трассы. Монтаж выполняется после подготовки канала - необходимо точно вырезать отверстие под вход/выход кабеля. Учитывайте посадочные габариты 50×50 мм при планировании маршрута трассы. Отсутствие встроенного фланца требует точного выравнивания при стыковке с другими модулями.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 9.307-89 по антикоррозийному покрытию;
• Подтверждает огнестойкость в рамках нормативов для электрооборудования;
• Эксплуатируется в соответствии с ГОСТ 15150-69 - рассчитана на работу в условиях умеренного и холодного климата;
• Не содержит свинец и другие запрещённые вещества - безопасна для персонала и окружающей среды.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен на 3–5 лет против обычного холодного покрытия;
• Жесткая конструкция из стали 1 мм позволяет выдерживать нагрузки от собственного веса кабелей и внешних ударов;
• Серый цвет легко сочетается с другими элементами системы без необходимости покраски;
• Функционален как финишный элемент - заменяет крышку или заглушку при закрытии трассы;
• Подходит для автоматизации процессов монтажа - стандартизированный формат снижает время сборки.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP-класс защиты не указан, поэтому нельзя использовать в затапливаемых зонах;
• Не рекомендован для мест с химически агрессивными парями (например, рядом с кислотными щелочами);
• Отсутствие внутреннего механизма фиксации требует обязательного использования дополнительных крепежей - не является самозаглушкой;
• Не работает как поворотный элемент - изменить угол трассы можно только через специальные углы или колена.

Примеры использования

• Завершение вертикальной кабельной трассы на потолке производственного корпуса;
• Обрамление выхода кабелей из распределительного щита на уровне пола;
• Финишный элемент в системе прокладки силовых кабелей на элеваторной платформе;
• Сборка многоуровневой трассы в теплицах или пищевых цехах с высокой влажностью воздуха.

Практические советы

• При монтаже используйте саморезы по металлу M4–M5 с пластиковыми шайбами - они не нарушают целостность цинкового слоя;
• Перед установкой проверьте соответствие внутреннего сечения переходника 50×50 мм с другими элементами - любое отклонение вызывает люфт и риск деформации;
• На открытом воздухе дополнительно герметизируйте стыки силиконовым составом, подходящим для работы с оцинкованной сталью;
• Артикул pduplus50-50 hd совпадает с номером pl11351 - при заказе указывайте оба для исключения путаницы;
• Не применяйте этот переходник вместо крышки - он не имеет функции плотного закрывания, только форму окончания.
