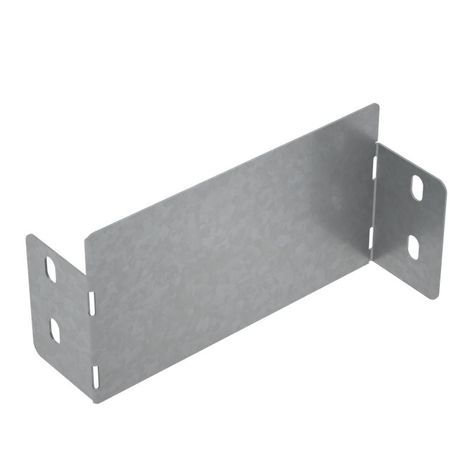

Переходник универсальный 80х150 "ПЛЮС" | PDUplus80-150 КМ-профиль PL11337

Переходник универсальный 80х150 серия ПЛЮС от КМ-Профиля (артикулы pduplus80-150, pl11337) предназначен для изменения ширины кабельной трассы до 150 мм или её завершения. Выполнен из оцинкованной стали с высокой устойчивостью к коррозии, подходит для внутренней установки в помещениях с сухим и слабоагрессивным климатом.

Назначение и область применения

Переходник универсальный 80х150 серия ПЛЮС применяется для перехода между участками кабельной трассы разной ширины - например, от 80 мм к 150 мм. Также служит для герметичного завершения трассы, когда необходимо закрыть открытый конец. Устанавливается в системах, где требуется надёжная фиксация кабелей без дополнительных соединителей. Подходит для монтажа на стене, потолке или вдоль оборудования в цехах, офисах, лабораториях и других закрытых объектах.

Технические характеристики

• Размеры: высота 80 мм, ширина 150 мм
• Материал: сталь оцинкованная толщиной 1 мм
• Покрытие: оцинкование по методу Сендзимира - равномерный, прочный слой цинка
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: У1 / УХЛ (1,2,3) - допускается эксплуатация в условиях температур от −40C до +40C, с низкой влажностью
• Исполнение: без соединительного элемента - требует внешнего крепления к трассе

Совместимость и монтаж

Переходник универсальный 80х150 серия ПЛЮС совместим с кабельными трассами серии СИСТЕМА КМ®, имеющими соответствующую ширину. Для монтажа используются саморезы, болты или хомуты - переходник крепится к основному каналу или к поверхности. Отсутствие встроенного соединительного элемента позволяет гибко адаптировать его к различным типам трасс, но требует точного подбора крепёжа. Монтируется на горизонтальные и вертикальные поверхности. Не рекомендуется использовать для стыковки с другими сериями без проверки геометрической совместимости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость обеспечивается за счёт стального корпуса - материал не выделяет токсичных веществ при нагреве. Цинковое покрытие по методу Сендзимира повышает долговечность и снижает риск возгорания от перегрева проводов. Соответствует нормам безопасности для электромонтажа в зонах с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм
• Защита от коррозии благодаря методу Сендзимира - срок службы выше, чем у обычного цинкования
• Не требует специальных инструментов для установки - монтаж выполняется стандартными крепёжными элементами
• Подходит для систем с переменной шириной трассы - удобен при модульном проектировании
• Серый цвет не бросается в глаза, легко интегрируется в любые интерьеры

Ограничения применения

• Не предназначена для наружной установки - не выдерживает постоянного воздействия осадков, прямого солнца и перепадов температур
• Не подходит для агрессивных сред: химических цехов, соляных зон, влажных подвалов с плесенью
• Отсутствие встроенных соединителей требует дополнительных комплектующих - нельзя просто “вставить” в другую трассу без крепления
• Не рассчитана на нагрузки свыше 10 кг на единицу - не используйте для тяжёлых жилых кабелей без усиленной опоры

Примеры использования

• Завершение кабельной трассы на стене рядом с распределительным щитом
• Переход от узкой трассы 80 мм к более широкой 150 мм в цеху с большим количеством силовых кабелей
• Формирование ответвления от основной трассы в автоматизированной линии производства
• Обустройство кабельного канала в серверной комнате с ограниченным пространством

Практические советы

• Проверьте посадочные размеры вашей трассы перед заказом - переходник работает только с трассами, соответствующими 80×150 мм
• При монтаже на вертикальную поверхность используйте минимум два крепления - одно сверху, одно снизу - чтобы исключить прогиб
• Для защиты от пыли в оборудовании можно дополнительно установить заглушку - переходник не имеет встроенной крышки
• Не используйте этот элемент там, где есть контакт с водой или паром - даже оцинкованная сталь со временем начнёт ржаветь при постоянной влажности
• Артикулы pduplus80-150 и pl11337 - это один и тот же продукт; при заказе указывайте оба для избежания путаницы
