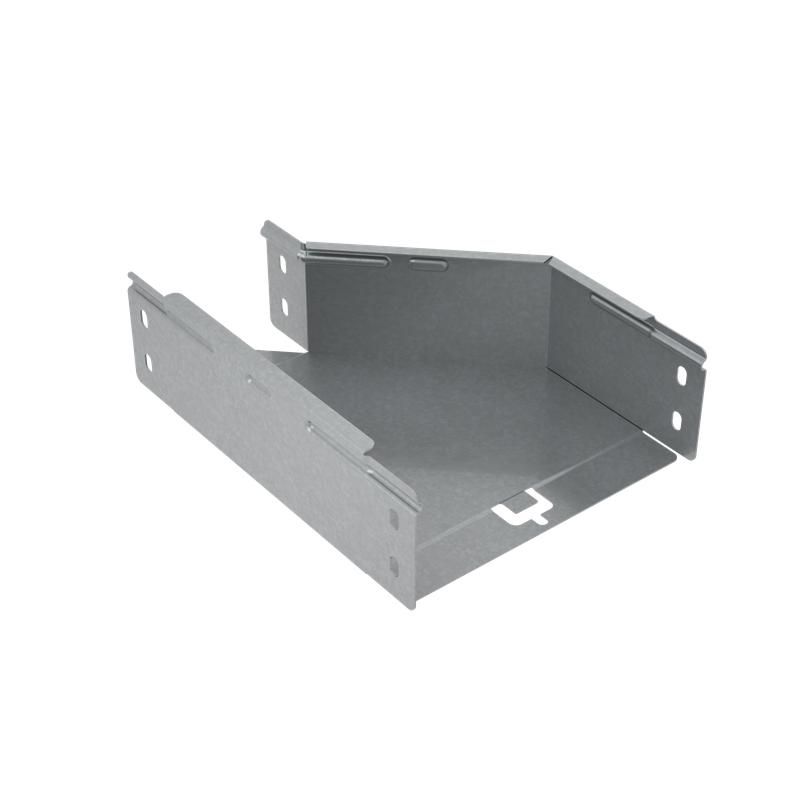

Переходник левый 80х200-400 мм "ПЛЮС" | PDplus80-200-400-L КМ-профиль PL0729

Переходник левый 80х200–400 мм сталь 1 мм серия ПЛЮС КМ-Профильтакже известный как pdplus80-200-400-l - это фасонный элемент для изменения ширины кабельного лотка, предназначенный для плавного перехода от 200 мм до 400 мм. Применяется в системах кабельной трассировки внутри зданий, совместим с другими компонентами серии ПЛЮС КМ-Профилю.

Назначение и область применения

Переходник левый 80х200–400 мм сталь 1 мм серия ПЛЮС КМ-Профилюслужит для соединения двух участков кабельного лотка разной ширины: от узкого (200 мм) к более широкому (400 мм). Подходит для установки в линейках с глухими и перфорированными лотками. Используется исключительно внутри помещений, где нет постоянного контакта с водой, агрессивными химикатами или высокой влажностью. Соответствует климатическому исполнению У1/УХЛ1 - допускает работу при температуре от −40 C до +40 C.

Технические характеристики

• Высота: 80 мм
• Ширина входа: 200 мм
• Ширина выхода: 400 мм
• Толщина материала: 1 мм
• Материал: оцинкованная сталь, покрытие по методу Сендзимира
• Тип конструкции: сужение слева - вход уже, чем выход
• Исполнение: с интегрированным соединителем - позволяет крепить к другим секциям без дополнительных деталей
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Цвет: серый

Совместимость и монтаж

Переходник левый 80х200–400 мм сталь 1 мм серия ПЛЮС КМ-Профилюсовместим с лотками той же серии: можно соединять с глухими и перфорированными моделями, имеющими стандартную боковую рамку. Интегрированный соединитель обеспечивает плотное стыкование без болтов - достаточно выровнять кромки и зафиксировать замком. Монтаж выполняется вручную: элемент вставляется в линию трассы, после чего закрепляется с помощью крышки серии ПЛЮС, которая защелкивается без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям У1/УХЛ1. Огнестойкость подтверждает возможность работы в условиях возможного возгорания - материал не распространяет пламя и не теряет форму при кратковременном нагреве. Покрытие по методу Сендзимира гарантирует равномерную цинковую защиту, снижающую риск коррозии даже при микроскопических повреждениях поверхности.

Преимущества

• Оцинковка по методу Сендзимира - долговечнее обычного гальванического покрытия, особенно при мелких царапинах
• Интегрированный соединитель - экономит время монтажа, не требует саморезов или сварки
• Поддержка крышек серии ПЛЮС - обеспечивает герметичность и защиту от пыли и случайного доступа
• Огнестойкость - безопасен для использования в помещениях с повышенными требованиями к пожарной безопасности
• Готовый к использованию форм-фактор - не нуждается в доработке перед установкой

Ограничения применения

• Не применяется на улице, в сырых помещениях (бани, подвалы с протечками), в агрессивных средах (химические цеха, морская зона)
• Не рассчитан на нагрузки выше массы кабелей в стандартных лотках - не используйте как несущую конструкцию
• Запрещена сварка - тепловое воздействие разрушает цинковое покрытие, снижая коррозионную стойкость
• Не совместим с лотками других серий, если они имеют отличную систему крепления

Примеры использования

• Смена ширины лотка в распределительном щите - от узкого участка к основному каналу
• Обход препятствий в серверной комнате - когда требуется увеличить пропускную способность трассы
• Соединение лотков в офисных зданиях - при изменении количества кабелей от рабочих мест к главной магистрали
• Аппаратные залы на заводах - там, где количество проводов возрастает в процессе трассировки

Практические советы

• Проверьте посадочные размеры: вход 200 мм должен точно совпадать с выходом предыдущего лотка, выход 400 мм - с входом следующего
• Всегда используйте крышку серии ПЛЮС - она не просто закрывает, а усиливает жесткость всей конструкции
• При сборке трассы начинайте с самого широкого участка - так легче добиться точного совмещения
• Не перегружайте переходник: максимальная нагрузка определяется типом лотков, а не этим элементом
• Для обслуживания - легко демонтируется: отсоедините крышку, потяните элемент в сторону, он выйдет без усилий
