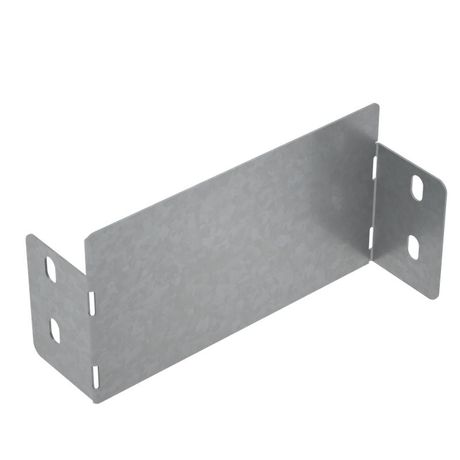

Переходник универсальный 80х50 "ПЛЮС" | PDUplus80-50 КМ-профиль PL11335

Переходник универсальный 80х50 серия ПЛЮС от бренда КМ-Профильт используется для изменения ширины кабельной трассы с 80 мм до 50 мм или для её завершения. Выполнен из оцинкованной стали по методу Сендзимира, обеспечивает долговечность и устойчивость к коррозии. Артикулы pl11335 и pduplus80-50 подходят для внутренней прокладки в помещениях с умеренным климатом.

Назначение и область применения

Переходник универсальный 80х50 серия ПЛЮС применяется для плавного перехода между участками кабельной трассы различной ширины - например, от основной трассы 80 мм к ответвлению 50 мм. Также служит для герметичного завершения трассы там, где требуется закрыть открытый конец. Подходит для установки внутри зданий: офисах, производственных цехах, распределительных щитах. Не предназначен для наружной эксплуатации или агрессивных сред.

Технические характеристики

• Форма: прямоугольный переходник с размерами 80×50 мм
• Высота: 80 мм
• Ширина: 50 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: равномерное цинковое покрытие повышенной адгезии
• Цвет: серый
• Огнестойкость: соответствует требованиям - не распространяет пламя
• Климатическое исполнение: У1 / УХЛ (1, 2, 3) - допустимо использование в помещениях с температурой от −40C до +40C и относительной влажностью до 80%
• Исполнение: без соединительных элементов - требует внешнего крепления

Совместимость и монтаж

Переходник универсальный 80х50 серия ПЛЮС совместим с другими элементами системы КМ-Профильт - например, с прямыми секциями, углами и крышками той же серии. Для монтажа необходимо использовать саморезы, клепки или другие крепёжные средства, предусмотренные проектом. Посадочные поверхности имеют гладкую кромку - легко состыковываются с аналогичными деталями. Отсутствие встроенных фланцев требует точного выверения положения перед фиксацией.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Метод оцинкования Сендзимира гарантирует защиту от электрохимической коррозии и повышает срок службы в условиях нормальной влажности. Соответствует требованиям безопасности для электромонтажных систем в жилых и промышленных объектах.

Преимущества

• Высокая прочность за счёт стального корпуса толщиной 1 мм
• Защита от коррозии благодаря глубокому цинкованию по методу Сендзимира - покрытие не скалывается при гибке и резке
• Огнестойкость позволяет применять в системах, где важна пожарная безопасность
• Серый цвет не требует дополнительной окраски и хорошо сочетается с большинством кабельных каналов
• Поддерживается всей серией ПЛЮС - можно собирать комплексные трассы без замены компонентов

Ограничения применения

• Не предназначена для использования во влажных, сырых или подземных помещениях без дополнительной защиты
• Запрещено применение в агрессивных средах: химических цехах, на производствах с высокой концентрацией паров кислот или щелочей
• Не рекомендуется для наружной установки - даже при наличии оцинковки длительное воздействие осадков снижает срок службы
• Отсутствие встроенного крепления требует дополнительных расходов на крепёж и время на сборку

Примеры использования

• Переход от основной трассы 80 мм к группе малых кабелей через ответвление 50 мм в серверной комнате
• Завершение трассы у распределительного щита, когда последний участок требует меньшей ширины
• Создание сложной маршрутизации в производственной линии с чередованием ширин каналов
• Обустройство кабельных путей в административных зданиях с ограниченным пространством

Практические советы

• При заказе проверьте соответствие ширины входящего и выходящего канала - переходник работает только с 80→50 мм, обратное направление невозможно
• Учитывайте посадочный размер: внутренние габариты должны точно совпадать с профилем смежных элементов
• Для удобства монтажа используйте магнитные уровни или лазерные указатели - особенно при вертикальной прокладке
• Не перегружайте переходник механически - максимальная нагрузка рассчитана на вес кабеля и массу самого элемента; сверхурочные усилия могут деформировать стенки
• Рекомендуется комбинировать с крышками серии ПЛЮС для полной герметизации трассы
