Переходник универсальный 50х250 "ПЛЮС" | PDUplus50-250 КМ-профиль PL11331

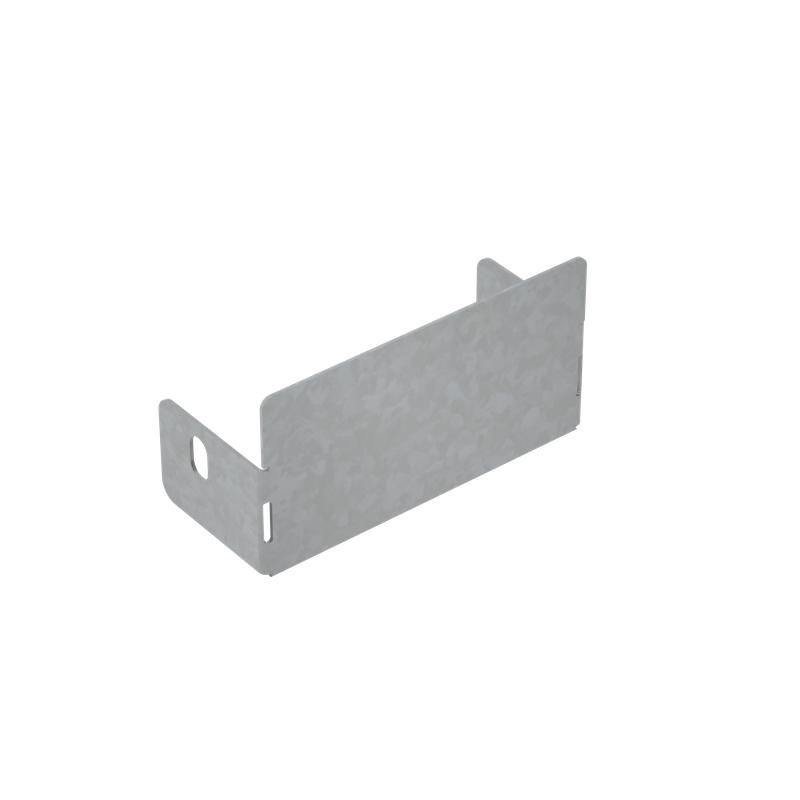

Переходник универсальный 50х250 ПЛЮС КМ-профиль - элемент для изменения ширины кабельной трассы с 50 мм до 250 мм, изготовленный из оцинкованной стали. Применяется в закрытых помещениях для завершения трасс или перехода между участками различной ширины. Артикулы pduplus50-250 и pl11331 соответствуют серии PLUS бренда КМ-профиль.

Назначение и область применения

Переходник универсальный 50х250 ПЛЮС КМ-профиль служит для плавного изменения ширины кабельной трассы - например, когда требуется перейти от узкого участка к более широкому каналу. Устанавливается на конце трассы для защиты кабелей или в качестве переходного звена между секциями разного размера. Подходит для внутренней прокладки в сухих и слабоагрессивных средах: офисах, производственных цехах, распределительных щитах, серверных комнатах.

Технические характеристики

• Тип изделия: переходник
• Высота: 50 мм
• Ширина: 250 мм
• Материал: сталь оцинкованная
• Толщина стенки: 1 мм
• Покрытие: оцинкование по методу Сендзимира - равномерное, прочное покрытие цинком, обеспечивающее долгую защиту от коррозии
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ (1,2,3) - допустимо использование в помещениях с температурой от −40 C до +40 C и относительной влажностью до 80%
• Огнестойкость: да - материал не распространяет пламя и сохраняет целостность при воздействии открытого огня в течение времени, соответствующего требованиям нормативов
• Исполнение: без соединительного элемента - требует самостоятельного крепления к другим элементам трассы

Совместимость и монтаж

Переходник универсальный 50х250 ПЛЮС КМ-профиль совместим с другими компонентами системы КМ-профиль, имеющими аналогичную толщину металла и геометрию профиля. Для установки необходимо зафиксировать его на смежных участках трассы с помощью саморезов, клепок или других крепежных элементов, подходящих для оцинкованной стали. Соединения должны обеспечивать герметичность и механическую жесткость - особенно при вертикальной прокладке. Отсутствие встроенного соединительного элемента требует внимательного подбора фланцев или уголков для надежного стыка.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет заявленную огнестойкость. Метод оцинкования Сендзимира соответствует требованиям к антикоррозийной защите для металлических изделий в условиях сухого и умеренно влажного воздуха. Не содержит свинца, фталатов и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая коррозионная стойкость благодаря оцинкованию по методу Сендзимира - срок службы увеличивается в сравнении с обычным цинкованием
• Огнестойкость позволяет использовать в системах, где важна безопасность при возгорании
• Равномерная форма и точные размеры обеспечивают плотное соединение с другими элементами серии PLUS
• Серый цвет не выделяется на фоне большинства кабельных трасс и оборудования

Ограничения применения

• Не предназначен для наружной установки - повышенная влажность, осадки и перепады температур снижают эффективность защиты
• Не рекомендуется для использования в агрессивных средах: химических цехах, производствах с высокой концентрацией паров кислот или щелочей
• Отсутствие встроенной системы крепления требует дополнительных расходов на фурнитуру и время на сборку
• Толщина 1 мм делает элемент чувствительным к механическим нагрузкам - не следует применять там, где возможны удары или давление от внешних объектов

Примеры использования

• Завершение кабельной трассы перед выходом в распределительный щит, где требуется увеличить ширину канала с 50 мм до 250 мм
• Переход между двумя участками трассы: один - узкий (50 мм), второй - широкий (250 мм), расположенные на одной горизонтальной поверхности
• Формирование ответвления от основной трассы в месте, где количество кабелей возрастает - например, около пульта управления станка

Практические советы

• При монтаже проверьте соответствие посадочных размеров - высота 50 мм должна точно совпадать с соседними элементами, чтобы избежать провисания или перекоса
• Используйте антивибрационные прокладки при установке на vibrating оборудовании - хотя переходник огнестойкий, он не рассчитан на постоянные механические колебания
• Для длительной эксплуатации в помещениях с частой влажной уборкой дополнительно обработайте стыки силиконовым герметиком
• Артикулы pduplus50-250 и pl11331 - это один и тот же продукт; используйте оба номера при заказе, чтобы избежать путаницы
