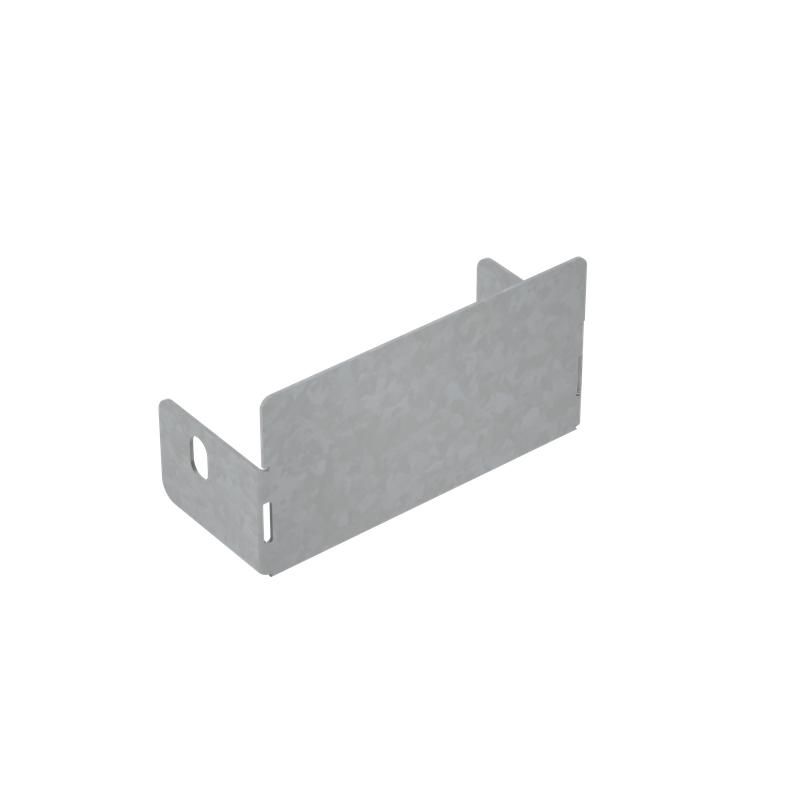

Переходник универсальный 50х400 "ПЛЮС" | PDUplus50-400 КМ-профиль PL11334

Переходник универсальный 50х400 ПЛЮС КМ-профиль - элемент для изменения ширины кабельной трассы до 400 мм или её завершения. Выполнен из оцинкованной стали, устойчив к коррозии, подходит для внутренней прокладки в помещениях. Артикулы pl11334 и pduplus50-400 соответствуют серии PLUS бренда КМ-профиль.

Назначение и область применения

Переходник универсальный 50х400 ПЛЮС КМ-профиль применяется для перехода между участками кабельной трассы разной ширины - например, от 50 мм к 400 мм. Также служит для герметичного завершения трассы, когда необходимо закрыть открытый конец. Подходит для прокладки кабелей в помещениях: офисах, производственных цехах, распределительных щитах. Не предназначен для наружной установки или агрессивных сред.

Технические характеристики

• Высота: 50 мм - обеспечивает компактную высоту профиля для удобной интеграции в существующую трассу;
• Ширина: 400 мм - позволяет размещать большое количество кабелей или проводов в одном канале;
• Материал: сталь оцинкованная толщиной 1 мм - гарантирует прочность и долговечность;
• Покрытие: оцинковано по методу Сендзимира - равномерный, плотный слой цинка, повышающий коррозионную стойкость;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - стандартизированный цвет для совместимости с другими элементами системы КМ-профиль;
• Климатическое исполнение: У1/УХЛ(1,2,3) - допускает работу при температуре от −40 C до +40 C, в условиях сухого и умеренно влажного воздуха;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к другим элементам трассы.

Совместимость и монтаж

Переходник универсальный 50х400 ПЛЮС КМ-профиль совместим с другими элементами серии PLUS бренда КМ-профиль. Для монтажа требуется фиксация к основанию с помощью саморезов или хомутов. Соединяется с прямыми участками трассы, углами и другими деталями через механическую защёлку или болтовое крепление - в зависимости от типа смежного элемента. Учитывайте посадочные габариты: высота 50 мм должна точно соответствовать высоте соседних секций трассы. Открытые края рекомендуется закрывать заглушками для защиты от пыли.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Материал не распространяет пламя, что подтверждает огнестойкость. Применение оцинкования по методу Сендзимира соответствует требованиям к антикоррозийной защите металлических изделий в электроустановках.

Преимущества

• Высокая прочность за счёт толщины стенки 1 мм и качественной стали;
• Долговечность покрытия - цинк по Сендзимиру не отслаивается и не выгорает;
• Готовый к использованию элемент без необходимости сварки или доработки;
• Совместимость с всей системой КМ-профиль - легко интегрируется в уже установленные трассы;
• Подходит для сложных маршрутов: горизонтальные, вертикальные и комбинированные участки.

Ограничения применения

• Не предназначена для внешней установки - не защищена от осадков и прямого UV-воздействия;
• Не использовать в агрессивных средах: химических цехах, соляных зонах, с повышенной влажностью выше 80%;
• Требуется обязательное крепление - не является самонесущим элементом;
• Не подходит для прокладки силовых кабелей с током более 1000 А без проверки тепловых нагрузок - зависит от общей системы трассы.

Примеры использования

• Завершение длинной трассы на потолке в серверной комнате перед выходом в шкаф;
• Переход от узкой трассы (50 мм) к широкой (400 мм) в цеху с большим количеством сигнальных и силовых кабелей;
• Формирование ответвления от основной трассы к группе оборудования на стене;
• Интеграция в систему управления конвейера на пищевом производстве, где важна чистота и надёжность.

Практические советы

• Перед монтажом проверьте соответствие высоты переходника 50 мм с остальной частью трассы - расхождение даже на 2–3 мм затруднит сборку;
• Если переходник используется в конце трассы, обязательно установите заглушку - это снижает риск попадания пыли и насекомых;
• Для крепления используйте антивибрационные хомуты, особенно на вибрирующих конструкциях - продлевает срок службы;
• Не перегружайте канал: максимальная заполненность - 60% от объёма, чтобы сохранить теплоотвод и доступ для обслуживания;
• Артикулы pl11334 и pduplus50-400 - один и тот же продукт; при заказе указывайте оба для точного подбора.
