Переходник универсальный 50х350 "ПЛЮС" | PDUplus50-350 КМ-профиль PL11333

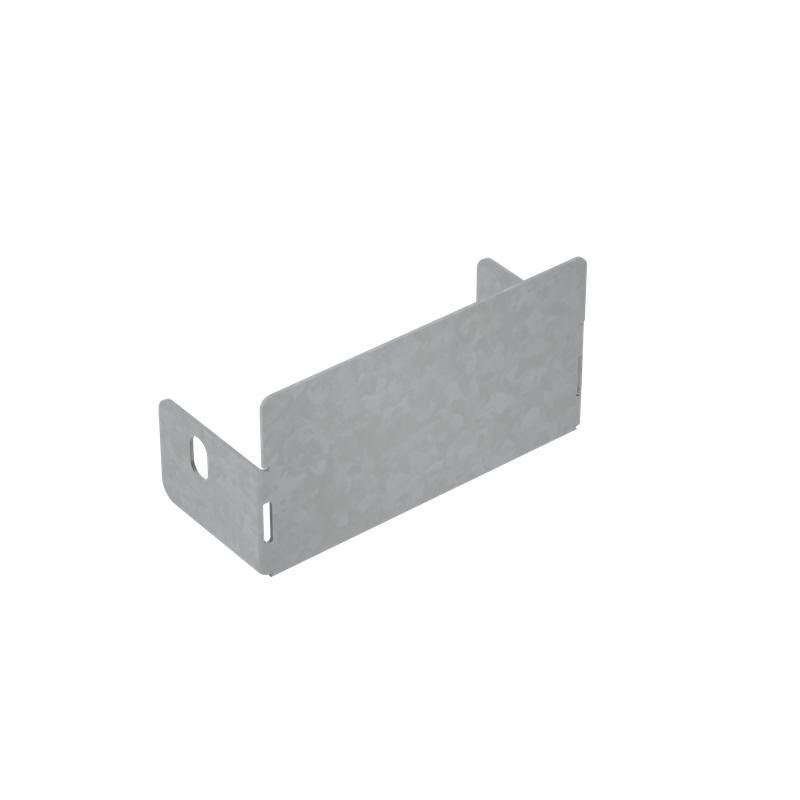

Переходник универсальный 50х350 серия ПЛЮС КМ-профиль - элемент для завершения или изменения ширины кабельной трассы. Выполнен из оцинкованной стали, устойчив к коррозии, подходит для внутренней прокладки в помещениях. Артикулы pl11333 и pduplus50-350 соответствуют одному изделию из серии ПЛЮС КМ-профиль.

Назначение и область применения

Переходник универсальный 50х350 серия ПЛЮС КМ-профиль применяется для перехода между участками кабельной трассы разной ширины - например, от более узкой трубы к широкой 350 мм. Также служит для герметичного завершения трассы, когда требуется закрыть открытый конец. Устанавливается в помещениях: в цехах, на объектах ЖКХ, в офисах, на производстве. Подходит для прокладки кабелей на горизонтальных и вертикальных поверхностях. Не предназначен для наружной установки или в условиях высокой влажности, агрессивных паров или химических воздействий.

Технические характеристики

• Размеры: высота 50 мм, ширина 350 мм - обеспечивает компактный переход без перегрузки трассы;
• Материал: сталь оцинкованная толщиной 1 мм - прочная, жесткая основа, выдерживающая механические нагрузки;
• Покрытие: оцинкование по методу Сендзимира - равномерный, плотный слой цинка, повышающий долговечность против коррозии;
• Цвет: серый - совместим с другими элементами системы КМ-профиль;
• Огнестойкость: да - сохраняет целостность при кратковременных температурных воздействиях, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: У1 / УХЛ(1,2,3) - рассчитан на работу в помещениях с умеренным и холодным климатом, согласно ГОСТ 15150-69;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к другим элементам трассы.

Совместимость и монтаж

Переходник универсальный 50х350 серия ПЛЮС КМ-профиль совместим с другими элементами системы КМ-профиль: лотками, крышками, углами и фланцами того же типа. Для монтажа необходимо использовать саморезы, болты или сварку в зависимости от конструкции трассы. Соединение выполняется встык - переходник надевается на край профиля и фиксируется с помощью крепежа через боковые фланцы. Отсутствие встроенного соединительного элемента позволяет гибко адаптировать его под любую систему, но требует точного подбора крепежа и соблюдения зазора между деталями. Посадочные поверхности плоские - не требуют специальной подготовки.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет заявленную огнестойкость. Метод оцинкования Сендзимира соответствует требованиям к защите от коррозии в промышленных условиях. Продукция не содержит токсичных покрытий и безопасна при работе в закрытых помещениях. Несмотря на огнестойкость, не является заменой пожаробарьерам - не предназначена для длительного воздействия открытого огня.

Преимущества

• Высокая прочность за счет толщины стенки 1 мм и качественной стали - выдерживает давление кабелей и внешние нагрузки;
• Защита от коррозии методом Сендзимира - срок службы до 15–20 лет в сухих помещениях;
• Готовый к использованию элемент - не требует дополнительной обработки перед монтажом;
• Совместимость с всей серией ПЛЮС КМ-профиль - легко интегрируется в существующие трассы;
• Огнестойкость - снижает риск распространения огня в случае аварии.

Ограничения применения

• Не допускается использование во влажных, сырых или подземных помещениях - даже при наличии оцинковки риск коррозии возрастает;
• Запрещено применение в агрессивных средах: химические производства, кислотные/щелочные цеха, морские порты;
• Не предназначен для наружной установки - не выдерживает перепадов температур, осадков и УФ-излучения;
• Отсутствие встроенных крепежей - требует дополнительных расходов на болты, гайки, шайбы;
• Не рекомендуется для частых демонтажей - многократное отсоединение может повредить кромки оцинковки.

Примеры использования

• Завершение кабельной трассы на потолке в административном здании после последнего лотка 350 мм;
• Переход от узкой трассы 100 мм к широкой 350 мм в цеху на производстве оборудования;
• Обустройство ответвления от главной трассы к распределительному щиту с изменением ширины;
• Интеграция в уже смонтированную систему КМ-профиль для завершения маршрута кабеля в машинном зале.

Практические советы

• Проверьте посадочный диаметр - переходник 50х350 мм должен точно подходить к краям других элементов трассы; при расхождении используйте уплотнители или подрезку;
• При монтаже на вертикальной поверхности обязательно фиксируйте переходник двумя точками крепления - чтобы исключить провисание;
• Для защиты кромок от повреждений при сборке используйте пластиковые насадки на острые грани;
• Если система будет работать в условиях повышенной запыленности - регулярно проверяйте состояние оцинковки, особенно в местах крепления;
• Артикулы pl11333 и pduplus50-350 - это один и тот же продукт. При заказе указывайте оба, чтобы избежать путаницы в каталогах.
