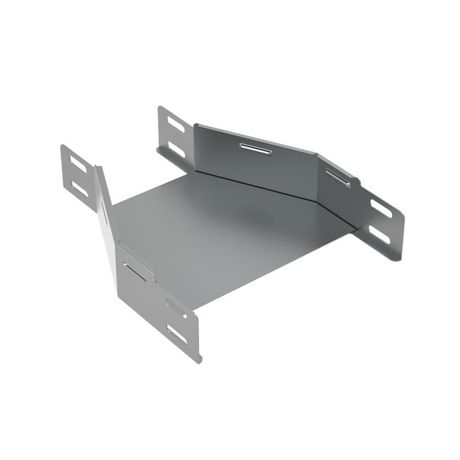

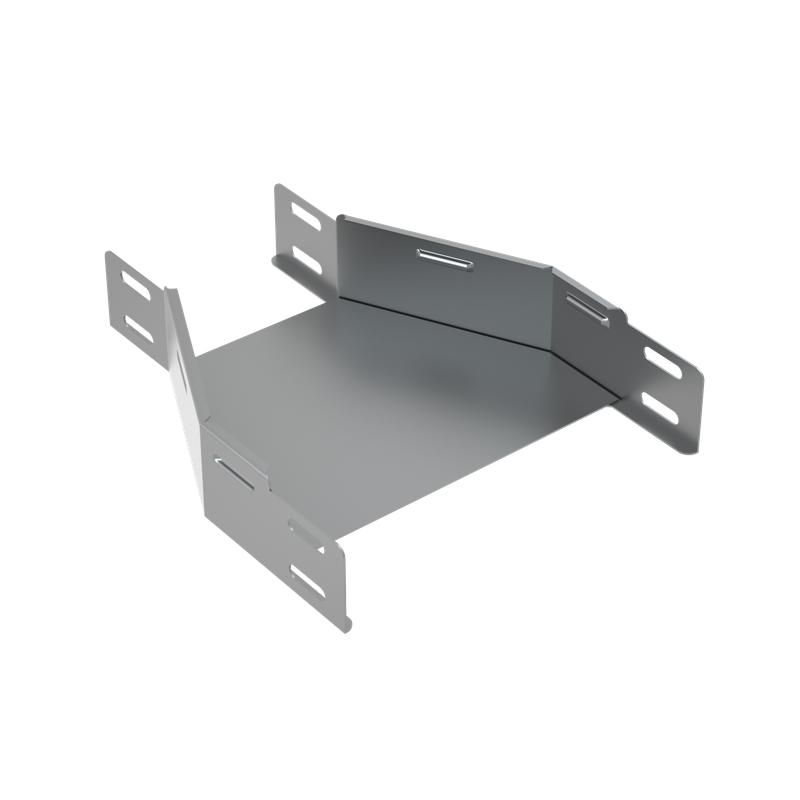

Переходник центральный 50х150-400 | PD50*150-400-C КМ-профиль LO14172

Переходник центральный для кабельного лотка 50х150–400 мм сталь 1 мм от КМ-Профиля предназначен для плавного перехода между участками кабельных лотков разной ширины - от 150 до 400 мм. Этот элемент обеспечивает целостность трассы при изменении её геометрии, сохраняя доступ к кабелям и соответствие требованиям безопасности. Артикулы pd50*150-400-c, lo14172 и pd50-150-400-c соответствуют одному изделию.

Назначение и область применения

Переходник центральный для кабельного лотка 50х150–400 мм сталь 1 мм используется для соединения двух участков лотков с разной шириной: узкого (150 мм) и широкого (400 мм). Он применяется там, где требуется изменить ёмкость кабельной трассы без разрывов или резких изгибов - например, при переходе от распределительных шкафов к основным магистралям. Подходит для внутренней прокладки в помещениях промышленных, офисных и коммерческих зданий. Не предназначен для открытых площадок или агрессивных сред.

Технические характеристики

• Ширина: 150–400 мм - плавный переход от узкого к широкому лотку;
• Высота: 50 мм - совпадает с высотой стандартных лотков серии;
• Материал: сталь оцинкованная толщиной 1 мм;
• Покрытие: горячее цинкование по методу Сендзимира - равномерное, прочное покрытие с повышенной коррозионной стойкостью;
• Тип конструкции: симметричное сужение - равномерное уменьшение ширины по всей длине;
• Исполнение: с интегрированным соединителем - не требует дополнительных крепёжных деталей при сборке;
• Огнестойкость: да - материал не поддерживает горение и сохраняет форму при температурном воздействии;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемым микроклиматом;
• Цвет: серый - единый цветовой ряд с другими элементами системы КМ-Профиля.

Совместимость и монтаж

Переходник центральный для кабельного лотка 50х150–400 мм сталь 1 мм совместим с лотками серии КМ-Профиля, имеющими ту же высоту (50 мм) и тип крепления. Интегрированный соединитель позволяет легко состыковать его с соседними секциями - достаточно совместить кромки и зафиксировать болтовым соединением через стандартные отверстия. Монтаж выполняется без сварки или специальных инструментов. Рекомендуется соблюдать шаг крепления не более 800 мм. Перед установкой проверьте, что ширина входящего и выходящего лотков точно соответствует заявленным значениям - 150 мм и 400 мм соответственно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Применение оцинкованной стали по методу Сендзимира гарантирует долговечность и безопасность эксплуатации в условиях, исключающих контакт с химически активными веществами. Соответствует нормам пожарной безопасности для кабельных систем в зданиях классов Ф1–Ф4.

Преимущества

• Плавный переход снижает риск повреждения кабелей при прокладке и обслуживании;
• Интегрированный соединитель экономит время монтажа и исключает потерю комплектующих;
• Горячее цинкование увеличивает срок службы в сравнении с холодным цинком;
• Совместимость с крышками - обеспечивает герметичность без дополнительных затрат;
• Стандартная высота 50 мм позволяет заменить этот элемент без переделки всей трассы.

Ограничения применения

• Не предназначена для наружной установки - даже при наличии оцинковки не выдерживает постоянное воздействие осадков и перепадов температур;
• Не рекомендуется применять в помещениях с высокой влажностью (>80%) или агрессивными средами (например, химические производства);
• Подходит только для лотков с одинаковой высотой - нельзя использовать с лотками 30 мм или 100 мм;
• Не рассчитана на нагрузку выше массы заполненного лотка - не следует нагружать весом оборудования или людей.

Примеры использования

• Переход от узкой трассы у стенового шкафа (150 мм) к главной магистрали (400 мм) в серверной комнате;
• Расширение кабельной дорожки в производственном цеху после ответвления от группы станков;
• Объединение нескольких параллельных лотков в одну систему в административном корпусе;
• Замена старого лотка на новый с изменением ширины без демонтажа всего маршрута.

Практические советы

• Перед монтажом проверьте точность размеров - отклонение в ширине более +-5 мм может нарушить плотность соединения;
• Используйте крышку для переходника центрального - она фиксируется просто и защищает кабели от пыли и случайных контактов;
• Если трасса проходит рядом с источниками тепла, убедитесь, что температура окружающей среды не превышает +40 C - указано в климатическом исполнении У1;
• Не используйте переходник как опору для других элементов - он не рассчитан на механические нагрузки вне своей функциональной задачи;
• Артикулы pd50*150-400-c, lo14172 и pd50-150-400-c - это один и тот же продукт; выбирайте удобный для заказа вариант.
