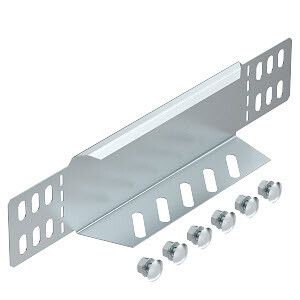

Переходник/концевик для лотка LKS 100мм (RWEB 610 FS RU) | 7109611 OBO Bettermann

Переходник/концевик для лотка LKS 100 мм от OBO BETTERMANN - элемент системы кабельных лотков LKS, предназначенный для герметичного завершения или перехода между участками лотка высотой 60 мм. Артикул rweb 610 fs ru обеспечивает надёжную механическую и электромагнитную целостность трассы в промышленных условиях.

Назначение и область применения

Переходник/концевик для лотка LKS 100 мм используется для закрытия торцов кабельных лотков серии LKS с высотой боковой стенки 60 мм. Он предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы, сохраняет целостность проводки и упрощает обслуживание. Применяется в системах распределения силовых и слаботочных кабелей на объектах энергетики, машиностроении, транспорте и других промышленных зонах, где требуется соответствие требованиям Росатома и ГОСТ Р.

Технические характеристики

• Тип изделия: Переходник / концевик
• Материал: Сталь с цинковым покрытием - обеспечивает коррозионную стойкость в агрессивных средах
• Высота боковой стенки: 60 мм - совпадает с параметрами лотков LKS 100 мм
• Ширина: 200 мм - соответствует стандартному шагу лотков серии LKS
• Покрытие: Цинк - антикоррозийное гальваническое покрытие по DIN EN ISO 1461
• Производитель: OBO BETTERMANN (серия LKS)
• Артикулы: 7109611, rweb 610 fs ru
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включен в Реестр промышленной продукции РФ: №1367\9\2023

Совместимость и монтаж

Переходник/концевик для лотка LKS 100 мм совместим исключительно с лотками серии LKS от OBO BETTERMANN, имеющими высоту боковой стенки 60 мм. Устанавливается на конце лотка путём фиксации болтами через предварительно просверленные отверстия. Не требует специальных инструментов - достаточно стандартного набора для сборки металлических конструкций. Для плотного соединения рекомендуется использовать комплектные шайбы и гайки из того же материала (цинкованная сталь).

Безопасность и стандарты

Изделие сертифицировано в соответствии с требованиями Российской Федерации и имеет официальную лицензию Росатома (ЦО-12-101-13253). Это позволяет применять его на объектах атомной энергетики, химической промышленности и других сферах с повышенными требованиями к безопасности. Соответствует нормам по защите от коррозии и механической прочности, установленным для промышленных кабельных систем.

Преимущества

• Готовый элемент вместо сварки - экономит время монтажа и снижает риск повреждения изоляции кабелей
• Цинковое покрытие увеличивает срок службы в помещениях с повышенной влажностью и температурными перепадами
• Подтверждённая совместимость с лотками LKS - гарантирует точность посадки и отсутствие люфтов
• Учёт требований Росатома - допущен к использованию на контролируемых объектах без дополнительных проверок

Ограничения применения

• Не предназначен для установки на лотки другой серии или с высотой стенки отличной от 60 мм
• Не является герметичным элементом - не заменяет IP67/IP68-патчи или уплотнители при необходимости защиты от воды под давлением
• Не рассчитан на нагрузки выше массы заполненного лотка - не следует использовать как опору или кронштейн
• Не применяется в условиях постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

• Завершение лотка на выходе из электрошкафа на производстве
• Формирование окончания трассы на технологическом трубопроводе в АЭС
• Закрытие торца лотка в цеху по изготовлению оборудования, где есть риск попадания металлической стружки
• Сборка вертикальной трассы с переходом на горизонтальный участок в жилых комплексах с промышленными этажами

Практические советы

• Перед монтажом проверьте, что внутренняя поверхность лотка и переходника совпадают по форме - даже небольшая деформация может нарушить контакт
• Если лоток расположен вне помещений, дополнительно используйте силиконовый герметик по стыкам для усиления защиты от осадков
• Не затягивайте болты слишком сильно - это может вызвать деформацию цинкового слоя и снизить долговечность
• Для крупных проектов заказывайте сразу несколько единиц - артикул rweb 610 fs ru часто входит в базовые комплекты, но может закончиться при масштабном монтаже
