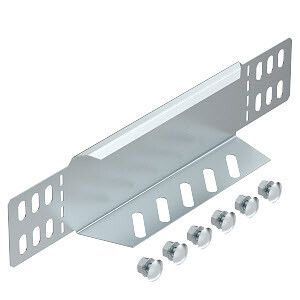

Переходник/концевик для лотка LKS 500мм (RWEB 650 FS RU) | 7109619 OBO Bettermann

Переходник/концевик для лотка LKS 500 мм от OBO BETTERMANN - элемент завершения кабельного лотка серии LKS с высотой бортов 60 мм. Предназначен для герметичного закрытия торца лотка, обеспечивая механическую прочность и защиту от внешних воздействий. Артикул 7109619 соответствует типу RWEB 650 FS RU и имеет лицензию Росатома.

Назначение и область применения

Переходник/концевик для лотка LKS 500 мм используется для герметичного завершения кабельных лотков серии LKS с высотой боковой стенки 60 мм. Применяется на участках, где лоток заканчивается - например, у оборудования, распределительных щитов или переходов между помещениями. Обеспечивает физическую изоляцию внутреннего пространства лотка, предотвращает попадание пыли, влаги и сторонних предметов.

Технические характеристики

• Тип изделия: Переходник / концевик
• Материал: Сталь с цинковым покрытием
• Высота боковой стенки: 60 мм
• Ширина: 600 мм
• Покрытие: Гальванизированное цинком - защищает от коррозии
• Тип согласно документации: RWEB 650 FS RU
• Регистрация в реестре промышленной продукции РФ: 1367\9\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Переходник/концевик для лотка LKS 500 мм совместим исключительно с лотками серии LKS от OBO BETTERMANN, имеющими высоту бортов 60 мм. Устанавливается на конце лотка путём фиксации болтами или самонарезающими винтами через предварительно просверленные отверстия. Совпадает по геометрии и шагу крепления с другими элементами серии LKS. Не требует специальных инструментов - достаточно обычного шуруповёрта и набора метчиков для подготовки отверстий в металле.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных систем прокладки кабелей. Наличие лицензии Росатома позволяет использовать переходник/концевик для лотка LKS 500 мм в объектах атомной энергетики и других сферах с повышенными требованиями к надёжности. Сертификация в реестре промышленной продукции РФ подтверждает соответствие нормативным актам Российской Федерации.

Преимущества

• Цинковое покрытие повышает долговечность в условиях повышенной влажности и агрессивной среды
• Жёсткая стальная конструкция выдерживает механические нагрузки при монтаже и эксплуатации
• Герметичное закрытие снижает риск повреждения кабелей из-за внешних факторов
• Унифицированная форма обеспечивает точную сборку без зазоров с основным лотком
• Подтверждённая сертификация допускает применение в контролируемых отраслях - энергетика, химпром, АЭС

Ограничения применения

• Не предназначен для использования с лотками другой серии или с высотой бортов отличной от 60 мм
• Не является водоупорным устройством - не заменяет герметизаторы или уплотнители при необходимости IP65+
• Не рекомендован для установки в местах постоянного контакта с открытым пламенем или температурой выше +80 C
• Не применяется как самостоятельный несущий элемент - только как завершающий компонент системы

Примеры использования

• Закрытие окончания лотка перед входом в распределительный щит
• Финишный элемент на конце трассы кабеля на производственной площадке
• Завершение горизонтального лотка у технологического оборудования
• Применение в ядерных установках, где требуется наличие лицензии Росатома

Практические советы

• Перед монтажом проверьте, что высота бортов вашего лотка точно соответствует 60 мм - даже небольшая разница может нарушить плотность соединения
• При использовании в агрессивных средах (например, на химзаводах) дополнительно смажьте места крепления антикоррозийной смазкой
• Не используйте переходник/концевик для лотка LKS 500 мм как опору - он не рассчитан на вертикальные нагрузки
• Артикул 7109619 и тип RWEB 650 FS RU должны совпадать с данными в проектной документации - это важно для прохождения контрольных проверок
• Храните изделие в сухом месте до монтажа - длительное воздействие влаги может вызвать белый налёт на цинке, хотя это не влияет на функциональность
