Переходник левый с крышкой Стандарт 200х100х50 | PR16.0489 Промрукав Строитель

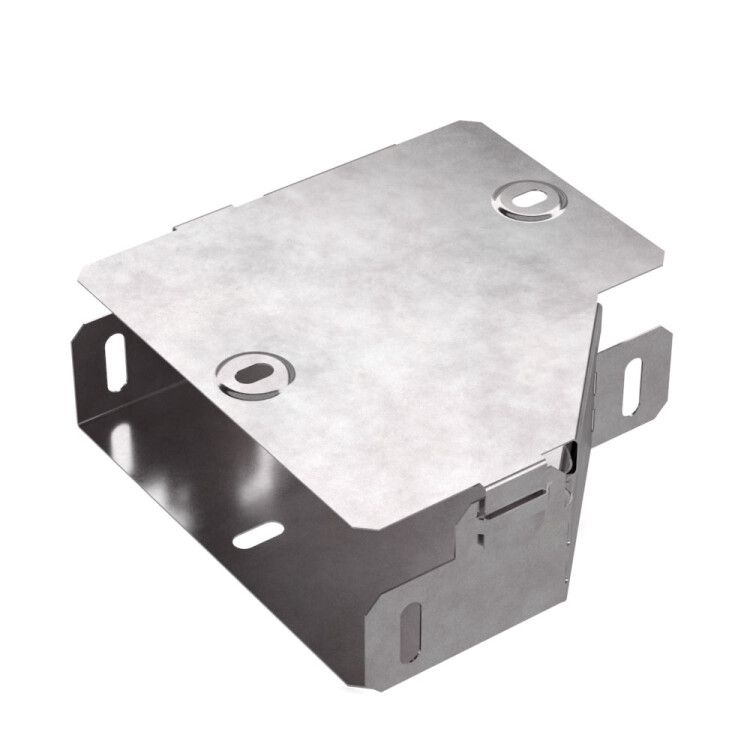

Переходник левый с крышкой 200х100х50 Стандарт от ПРОМРУКАВ (артикул pr16.0489) - это металлический элемент для изменения ширины кабельного лотка, обеспечивающий герметичный переход между участками разного сечения. Изделие выполнено из оцинкованной стали и предназначено для прокладки кабелей в условиях повышенной влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Переходник левый с крышкой 200х100х50 Стандарт используется для плавного перехода от широкого кабельного лотка (200 мм) к узкому (100 мм) с сохранением целостности защиты кабелей. Подходит для установки внутри зданий, под навесом или в помещениях с контролируемым микроклиматом. Применяется в системах кабельной трассировки на заводах, в энергообъектах, транспортных терминалах и объектах ЖКХ.

Технические характеристики

• Габариты: 200×100×50 мм - входное сечение 200 мм, выходное 100 мм, высота корпуса 50 мм;
• Конструкция: сужение слева - позволяет изменить направление потока кабелей без острых углов;
• Материал: сталь оцинкованная, с защитным покрытием по методу Сендзимира - равномерный слой цинка толщиной 10–22 мкм;
• Покрытие: горячее цинкование - обеспечивает долговечную коррозионную стойкость;
• Крышка: в комплекте, фиксируется без дополнительных креплений;
• Огнестойкость: да - материал не поддерживает горение и не выделяет токсичных газов при нагреве;
• Цвет: серый - соответствует стандартному цвету металлопроката;
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C;
• Исполнение: усиленное - увеличенная жесткость стенок против деформаций;
• Подключение: без соединительных разъемов - требует внешнего крепления к лоткам.

Совместимость и монтаж

Переходник левый с крышкой 200х100х50 Стандарт совместим с лотками того же бренда и аналогичными моделями других производителей, имеющими стандартизованные габариты 200×50 мм и 100×50 мм. Для монтажа требуется закрепить переходник болтами или сваркой к основному лотку. Крышка устанавливается после прокладки кабелей - она защелкивается по периметру и не требует дополнительных крепежей. Учитывайте посадочные размеры: внутренняя ширина лотка должна точно соответствовать 200 мм и 100 мм, иначе возможны щели и потеря степени защиты.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет пламя. Материал не содержит токсичных веществ, безопасен при работе вблизи людей. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150. Защитное покрытие по методу Сендзимира соответствует нормам DIN EN ISO 1461 для горячего цинкования.

Преимущества

• Высокая прочность благодаря усиленной конструкции - выдерживает давление кабелей и случайные удары;
• Долгий срок службы - оцинковка по методу Сендзимира предотвращает ржавчину даже при постоянной влажности;
• Закрытая форма с крышкой - исключает попадание пыли, влаги и мелкого мусора в кабельную трассу;
• Не требует специальных инструментов для сборки - крышка легко открывается и закрывается;
• Работает в экстремальных температурах - от -80 C до +150 C, что расширяет возможности применения.

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-класс не указан, хотя оцинковка повышает влагостойкость, но не заменяет герметизацию;
• Не имеет встроенных клемм или разъемов - нельзя использовать как точку подключения оборудования;
• Требует точного совпадения габаритов лотков - не подходит для лотков с другими размерами или профилем;
• Не рекомендуется для открытых улиц без навеса - длительное воздействие осадков и УФ-лучей снижает срок службы цинкового слоя.

Примеры использования

• На производстве: переход от широкого лотка к узкому в зоне обслуживания станка;
• В АСУ ТП: организация трассы кабелей управления от пульта к распределительному щиту;
• В логистических комплексах: прокладка силовых и сигнальных кабелей через зоны с разной плотностью трасс;
• В тепловых пунктах: надежная трассировка кабелей в условиях высокой влажности и перепадов температур.

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры лотков точно совпадали с 200×50 мм и 100×50 мм - малейшее отклонение вызывает провисание или щели;
• При использовании в местах с частыми вибрациями дополнительно закрепите переходник антивибрационными прокладками;
• Если необходимо герметизировать стыки - используйте силиконовый герметик, подходящий для работы с оцинкованной сталью;
• Не применяйте кислотные или абразивные средства для очистки - они повредят цинковое покрытие; достаточно протирать влажной тряпкой;
• При заказе нескольких единиц - выбирайте один партийный номер (pr16.0489), чтобы гарантировать однородность материала и покрытия.
