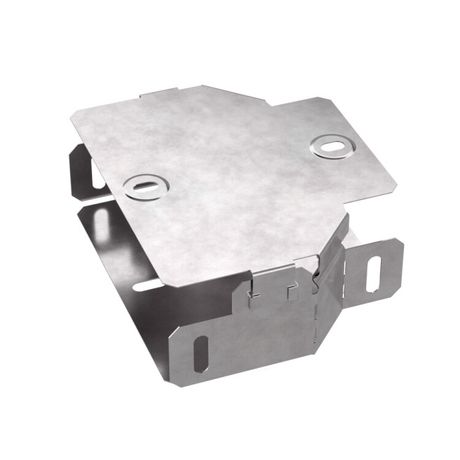

Переходник симметричный с крышкой Стандарт 200х150х50 | PR16.0472 Промрукав Строитель

Переходник симметричный с крышкой 200х150х50 от бренда Промрукав (артикул pr16.0472) используется для плавного соединения лотков различной ширины в системах кабельной трассы. Изготовлен из оцинкованной стали с повышенной устойчивостью к коррозии и огнестойкостью, подходит для промышленных условий.

Назначение и область применения

Переходник симметричный с крышкой 200х150х50 применяется для изменения ширины кабельного лотка - например, при переходе от широкого участка трассы к более узкому, или наоборот. Конструкция обеспечивает равномерное распределение нагрузки и сохраняет целостность кабельной системы. Подходит для установки внутри зданий, под навесом и в других защищённых помещениях. Часто используется в промышленных объектах: на заводах, в энергообъектах, на транспортных терминалах, где требуется надёжная и долговечная кабельная трасса.

Технические характеристики

• Тип изделия: переходник симметричный
• Габаритные размеры: 200×150×50 мм (длина × ширина × высота)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм
• Конструкция: симметричная редукция - равномерное сужение/расширение с двух сторон
• Высота корпуса: 50 мм
• Покрытие: оцинкованное, одностороннее, нанесённое на лист до формования
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от -80 C до +150 C
• Комплектация: включает крышку для закрытия верхней части переходника

Совместимость и монтаж

Переходник симметричный с крышкой 200х150х50 совместим с лотками стандарта Промрукав, имеющими соответствующие габариты. Для монтажа используются болты или самонарезающие винты через предварительно просверленные отверстия по периметру. Крышка фиксируется на защёлках или винтах - зависит от модели лотка. Убедитесь, что посадочные кромки лотков имеют одинаковый профиль и шаг крепления. Монтаж возможен как на стене, так и на потолке, в том числе в составе сборных конструкций.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Цинкование по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461 по качеству антикоррозийного покрытия. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в условиях повышенной влажности и перепадов температур. Соответствует нормам безопасности для электротехнических устройств в соответствии с ПУЭ.

Преимущества

• Оцинкованная сталь обеспечивает длительную защиту от коррозии даже при частых перепадах влажности
• Симметричная форма позволяет использовать переходник в обоих направлениях - без необходимости менять ориентацию
• Огнестойкость снижает риск распространения пламени в случае аварии
• Усиленная конструкция выдерживает механические нагрузки от кабелей и внешних воздействий
• Крышка в комплекте исключает необходимость докупать отдельные элементы защиты
• Широкий температурный диапазон (-80…+150 C) делает его пригодным для экстремальных условий

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс не указан, поэтому не рекомендуется для открытых площадок без защиты от осадков
• Не подходит для установки в средах с агрессивными химическими веществами (например, кислоты, щёлочи) - цинк может разрушаться
• Не следует применять в качестве основного несущего элемента - рассчитана на поддержку кабеля, а не на восприятие значительных весовых нагрузок сверх нормы
• Требует точного совпадения габаритов с лотками; несовместима с лотками других производителей без адаптеров

Примеры использования

• Соединение широкого лотка 200 мм с узким 150 мм на конвейерной линии
• Переход между двумя секциями кабельного канала в цехе с изменением плотности прокладки проводов
• Обход препятствий в технологическом оборудовании, где необходимо снизить высоту трассы
• Подключение кабельных лотков в распределительном пункте с ограниченным пространством

Практические советы

• При монтаже проверьте, чтобы внутренние кромки переходника не задевали кабели - особенно при большом количестве жил
• Для увеличения срока службы в местах с высокой влажностью дополнительно смажьте крепёж противокоррозийной смазкой
• Учитывайте посадочный размер: ширина входа 200 мм, выхода 150 мм - выбирайте лотки с точно такими же параметрами
• Если переходник установлен вблизи оборудования с вибрацией, используйте резиновые прокладки под крепления
• Закрывайте крышку сразу после прокладки кабелей - это предотвращает попадание пыли и мусора
• Проверяйте наличие повреждений цинкового слоя при получении - при наличии сколов лучше заменить деталь
