Соединитель переходной левый ЛАСЛ.100.100.200.0,7.2 - Н0122540612 СОЭМИ

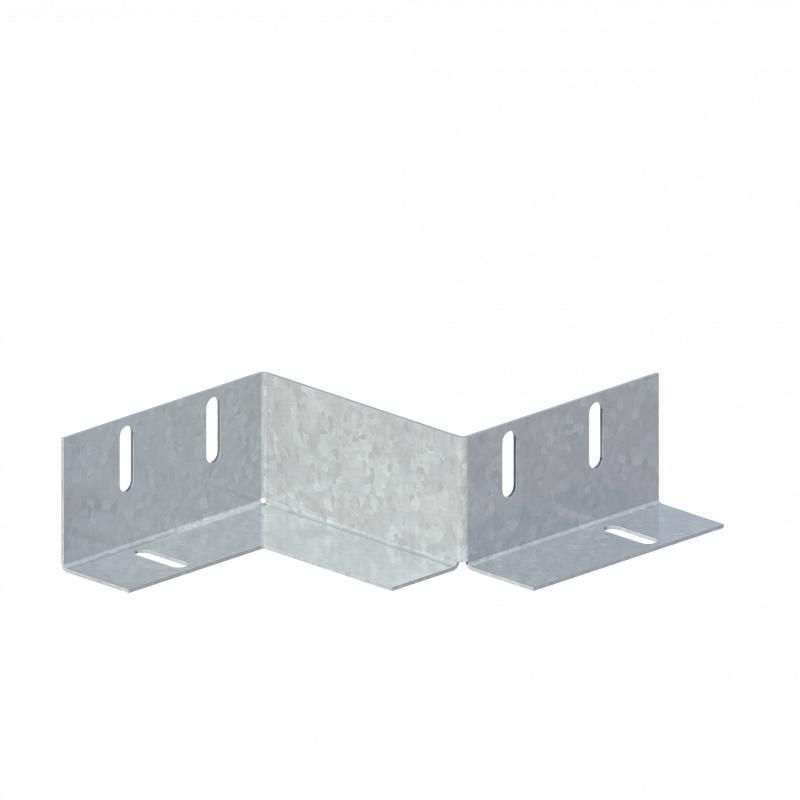

Переходник соединительный левый ЛМс-СПЛ 100х100 сталь 0.7 мм цинк УТ2.5 СОЭМИ - элемент для соединения лотков различной ширины, обеспечивает герметичный и прочный стык в системах кабельной трассы. Продукт сертифицирован по ТУ 3449-010-05774835-2005, изготовлен из оцинкованной стали и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Переходник соединительный левый ЛМс-СПЛ 100х100 сталь 0.7 мм цинк УТ2.5 СОЭМИ используется для соединения двух прямых кабельных лотков, отличающихся по ширине на 100 мм. Подходит для сборки горизонтальных и вертикальных трасс в промышленных объектах, на заводах, в распределительных пунктах и серверных помещениях. Применяется там, где требуется изменение ширины лотка без перерыва в проводке - например, при переходе от широкой магистрали к более узкому ответвлению.

Технические характеристики

• Тип конструкции: сужение слева - входное отверстие 100 мм, выходное - 100 мм (сохраняет ширину, но смещает ось для компенсации сдвига)
• Материал: сталь оцинкованная по технологии Сендзимира - повышает коррозионную стойкость
• Толщина стенки: 0,7 мм - оптимальна для жесткости и легкости
• Высота: 85 мм - обеспечивает достаточное внутреннее пространство для кабелей
• Тип соединения: винтовое - фиксация болтами М6 через предварительно подготовленные отверстия
• Покрытие: цинк - защищает от ржавчины, соответствует требованиям для сред с повышенной влажностью
• Исполнение: без соединителя - требует установки внешних крепежных элементов
• Цвет: серый - стандартный цвет оцинкованной стали
• Климатическое исполнение: УТ2,5 - работает при температуре от −40 C до +40 C, допускает воздействие влаги и пыли
• Норматив: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Переходник соединительный левый ЛМс-СПЛ 100х100 сталь 0.7 мм цинк УТ2.5 СОЭМИ совместим с лотками того же производителя и аналогичными по габаритам моделями других брендов, имеющими стандартные отверстия под М6. Для надежного соединения требуется два таких переходника - один для каждого торца лотка, либо один переходник + стандартный соединитель лотковый с болтами М6. Отдельно закупаются метизы - в комплект не входят. Монтаж выполняется на ровной поверхности: выравниваются кромки лотков, совмещаются отверстия, затягиваются болты равномерно, чтобы избежать деформации.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005, что гарантирует соответствие механической прочности, химической стойкости покрытия и долговечности в условиях эксплуатации. Цинкование по Сендзимиру обеспечивает однородное и плотное покрытие, снижающее риск электрохимической коррозии. Переходник не содержит опасных материалов и безопасен при обращении.

Преимущества

• Оцинкованная сталь 0,7 мм - сочетает прочность и легкость, не требует дополнительной защиты
• Форма “левый” позволяет компенсировать сдвиг при соединении лотков разной ширины без зазора
• Поддерживает стандартизованные размеры - легко интегрируется в существующие системы
• Работает в широком диапазоне температур - подходит для холодных и влажных помещений
• Производится по строгому контролю качества - минимальный брак, точные геометрические параметры

Ограничения применения

• Не предназначена для нагрузок выше нормативных - не использовать как несущую конструкцию
• Требует обязательного использования с болтами М6 и вторым соединителем - нельзя монтировать в одиночку
• Не рекомендуется для открытых участков с постоянным прямым воздействием дождя - хотя есть цинк, но не имеет IP-защиты
• Не подходит для соединения лотков с разницей ширины больше 100 мм - для больших перепадов нужны другие модели
• Не применяется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Соединение основного лотка 300×100 мм с ответвлением 200×100 мм на производстве
• Переход от широкого лотка к узкому в системе управления станком
• Обустройство трассы в распределительном щите, где меняется количество кабелей
• Замена старого лотка на новый меньшего размера без переделки всей трассы

Практические советы

• При заказе всегда проверяйте, что у вас есть два переходника или комбинированный набор - один недостаточно
• Используйте болты М6 с гроверами и шайбами - это исключит самопроизвольное ослабление
• При монтаже в местах с вибрациями дополнительно фиксируйте переходник соединительный левый ЛМс-СПЛ 100х100 сталь 0.7 мм цинк УТ2.5 СОЭМИ антивибрационными прокладками
• Не используйте сварку - она нарушает цинковое покрытие и снижает коррозионную стойкость
• При работе в агрессивной среде (например, химические производства) регулярно проверяйте состояние цинкового слоя
