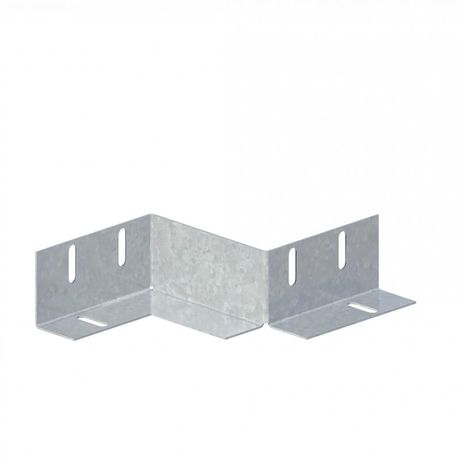

Соединитель переходной левый ЛАСЛ.100.50.200.0,7.2 - Н0122540312 СОЭМИ

Переходник соединительный левый ЛМс-СПЛ 100х50 сталь 0.7 мм цинк УТ2.5 СОЭМИ - элемент для соединения лотков различной ширины в системах кабельной трассы. Изготовлен из оцинкованной стали, устойчив к коррозии, рассчитан на жесткие условия эксплуатации. Применяется в промышленных объектах, где требуется надежное и быстрое соединение лотков с перепадом ширины 50–100 мм.

Назначение и область применения

Переходник соединительный левый ЛМс-СПЛ 100х50 сталь 0.7 мм цинк УТ2.5 СОЭМИ используется для плавного соединения двух прямых кабельных лотков, имеющих разную ширину - например, 100 мм и 50 мм. Он обеспечивает бесперебойный проход кабелей через зону изменения габаритов. Подходит для установки в электроустановках, на производствах, в цехах с конвейерными линиями, распределительных пунктах и других местах, где применяются металлические лотки для прокладки силовых и сигнальных кабелей.

Технические характеристики

• Тип: Переходник сужение слева - сужает ширину лотка от 100 мм до 50 мм
• Материал: Сталь, толщиной 0,7 мм
• Покрытие: Горячее оцинкование по методу Сендзимира - равномерное, прочное покрытие против коррозии
• Габариты: Длина - 200 мм, высота - 35 мм
• Тип соединения: Винтовое - требует болты М6 и гайки для фиксации
• Исполнение: Без встроенного соединителя - не содержит внутренних крепежных элементов
• Цвет: Серый (естественный цвет оцинкованной стали)
• Климатическое исполнение: УТ2,5 - предназначено для работы при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности
• Стандарт: Изготовлено в соответствии с ТУ 3449-010-05774835-2005

Совместимость и монтаж

Переходник соединительный левый ЛМс-СПЛ 100х50 сталь 0.7 мм цинк УТ2.5 СОЭМИ совместим с лотками того же типа и стандарта, что и он сам - в частности, с сериями ЛМс и аналогичными моделями от СОЭМИ. Для сборки системы потребуется два таких переходника (для симметричного соединения) либо один переходник + стандартный соединитель лотковый с комплектом метизов M6. Крепление выполняется болтами М6 через предварительно просверленные отверстия по боковым стенкам. Габариты позволяют легко вставить переходник в лоток без деформации. Обязательно проверьте посадочные размеры лотков перед монтажом - внешняя ширина должна соответствовать 100 мм с одной стороны и 50 мм с другой.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005, которые регламентируют механическую прочность, толщину покрытия и устойчивость к воздействию окружающей среды. Оцинкованное покрытие снижает риск возникновения электрокоррозии при контакте с другими металлическими элементами. Напряжение в системе не влияет на работу переходника - он является исключительно механическим элементом крепления. Не используйте в средах с агрессивными химикатами (например, кислотами, щелочами) - даже оцинкованная сталь может повредиться при длительном контакте.

Преимущества

• Высокая долговечность благодаря оцинкованию по методу Сендзимира - покрытие не отслаивается и защищает металл даже при порезах
• Равномерная форма и точные габариты обеспечивают плотное соединение без люфтов
• Поддерживает нагрузку на кабели без деформаций - материал 0,7 мм достаточен для типовой нагрузки
• Не требует специальных инструментов для монтажа - достаточно обычного набора гаечных ключей
• Серый цвет не выгорает и не теряет вид при эксплуатации в помещении или под навесом

Ограничения применения

• Не предназначен для использования в качестве основного крепежа - всегда дополняйте его болтами М6 и соединителями
• Не работает с лотками другого типа (например, с пластиковыми или алюминиевыми)
• Не рекомендуется для монтажа в условиях постоянного погружения в воду - хотя оцинковка защищает от влаги, она не заменяет герметизации
• Не подходит для соединений с разницей более чем 100 мм - для больших перепадов нужны другие модели
• Запрещается использовать в средах с pH ниже 4 или выше 10 - возможна химическая коррозия

Примеры использования

• Соединение лотка 100×50 мм с лотком 50×50 мм в автоматизированной линии на заводе
• Переход от широкого кабельного канала к узкому в распределительной камере
• Обход препятствий в технологическом корпусе, где требуется изменение ширины трассы
• Модернизация существующих систем - когда старые лотки имеют меньшую ширину, а новые - большую

Практические советы

• При монтаже всегда используйте пару переходников - один левый, один правый - чтобы сохранить симметрию и равномерную нагрузку
• Проверяйте соответствие толщины стенок лотков - если они отличаются от 0,7 мм, возможно затруднение при закручивании болтов
• Перед установкой протрите поверхности от пыли и масла - это повысит контакт и снизит риск окисления
• Для открытых участков (на улице, под навесом) дополнительно смажьте места соединения антикоррозийной смазкой
• Артикулы н0122540312 и 122540312 - это один и тот же продукт; при заказе указывайте любой из них
• Производитель СОЭМИ гарантирует стабильное качество партий - при крупных закупках запросите сертификат соответствия ТУ
