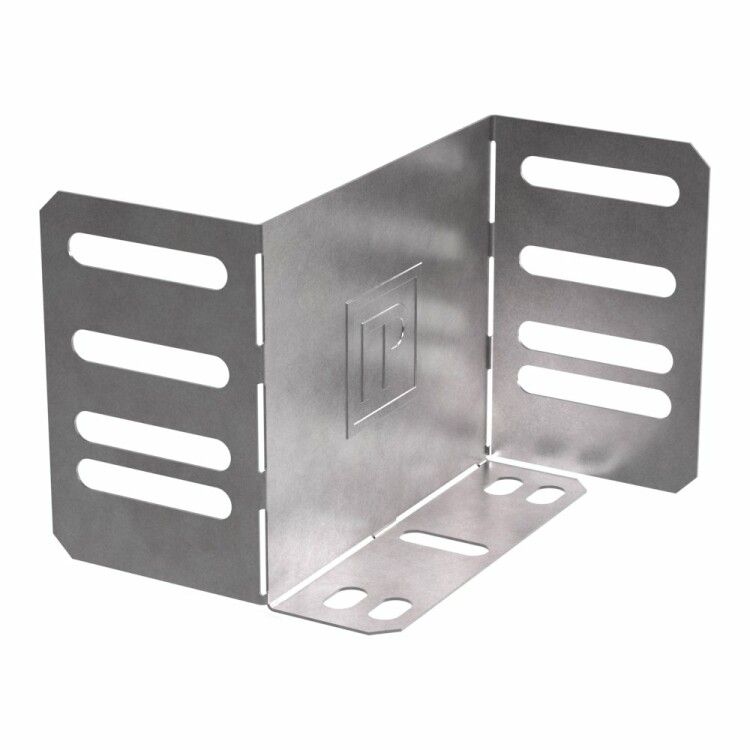

Переходник упрощённый горизонтальный на 100 мм Н100 | PR16.1050 Промрукав Строитель

Переходник-редуктор для кабельного лотка листового 100мм/100мм, высота лотка 100мм от бренда ПРОМРУКАВ (артикул pr16.1050) предназначен для соединения двух кабельных лотков одинакового размера при изменении их взаимного положения - например, при переходе от горизонтального к вертикальному участку трассы. Изделие выполнено из оцинкованной стали с долговечным защитным слоем.

Назначение и область применения

Переходник-редуктор для кабельного лотка листового 100мм/100мм, высота лотка 100мм используется для изменения направления кабельной трассы без перепада уровня. Подходит для систем, где требуется сохранить единый уровень лотка при повороте - например, при прохождении через стену, колонну или перекрытие. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергетике.

Технические характеристики

• Форма: прямоугольный переходник с равными входом и выходом - 100 мм × 100 мм
• Высота лотка: 100 мм (соответствует стандартному размеру листовых лотков)
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Не имеет внутренних ребер жесткости - конструкция плоская, без утолщения стенок

Совместимость и монтаж

Переходник-редуктор для кабельного лотка листового 100мм/100мм совместим с любыми листовыми кабельными лотками того же размера - 100×100 мм. Монтаж осуществляется болтовым соединением с помощью стандартных крепежей, используемых для фланцевых соединений лотков. Для герметичности стыков рекомендуется использовать прокладки из эластомера, особенно при установке во влажных помещениях. Обязательно проверьте соответствие толщины стенок лотка и переходника - они должны быть одинаковыми для надежного контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и нормам безопасности для электромонтажных систем. Цинковое покрытие обеспечивает электроизоляцию между металлическими элементами трассы, снижает риск коррозии и продлевает срок службы системы. Климатическое исполнение УХЛ2 позволяет применять переходник в закрытых помещениях с контролируемой средой - не предназначено для открытых площадок или постоянного воздействия осадков.

Преимущества

• Цинкование по методу Сендзимира гарантирует однородное и прочное покрытие - защищает от ржавчины даже при механическом повреждении поверхности
• Стандартные габариты обеспечивают совместимость с большинством серийных лотков
• Простая форма без лишних деталей - легкий вес, удобная транспортировка и хранение
• Подходит для многократной сборки и демонтажа без потери целостности креплений

Ограничения применения

• Не предназначен для использования вне помещений - не рассчитан на прямое воздействие дождя, снега или УФ-лучей
• Не применяется в условиях агрессивных химических сред (кислоты, щелочи, растворители)
• Не заменяет угловые или многоуровневые переходники - работает только при параллельном расположении лотков
• Не поддерживает нагрузку свыше массы заполненного лотка - не является несущим элементом

Примеры использования

• Соединение горизонтальных лотков на уровне этажа с вертикальными шахтами в здании
• Проход кабельной трассы через технологическую нишу или перегородку без изменения высоты
• Обход препятствий (например, трубопроводов) в производственных цехах
• Замена поврежденного участка лотка в существующей трассе без полного переустройства

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый тип крепления - фланец с отверстиями под болты M8/M10
• При использовании в местах с возможным попаданием воды - промажьте стыки силиконовым герметиком
• Не затягивайте болты слишком сильно - это может деформировать тонкостенный лоток
• Для длинных трасс с несколькими переходниками - соблюдайте шаг опорных кронштейнов (не более 1,5 м)
• Артикул pr16.1050 - единственный вариант в линейке ПРОМРУКАВ с такими параметрами; аналоги других брендов могут отличаться по толщине материала или форме креплений
