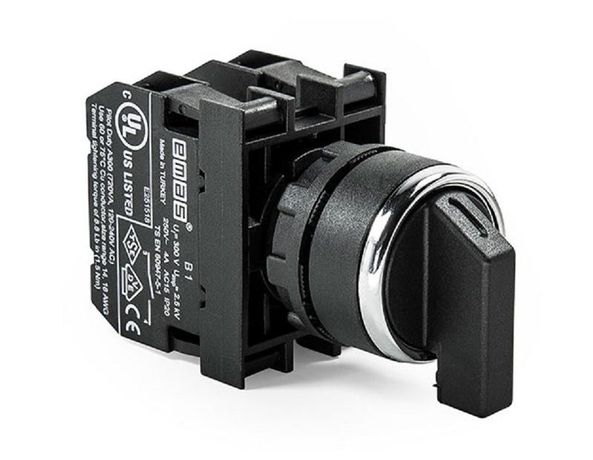

Переключатель 0-1 с фиксацией (2НО) EMAS B101S20

Переключатель 2 нормально открытых (2НО) с фиксацией от бренда EMAS с артикулом b101s20 предназначен для надёжного включения и отключения электрических цепей низкого напряжения с механической фиксацией положения. Подходит для управления освещением в помещениях с несколькими точками доступа, автоматизации оборудования и других задач, где требуется устойчивое состояние контактов.

Назначение и область применения

Переключатель 2 нормально открытых (2НО) с фиксацией используется там, где необходимо сохранять установленное положение после действия - например, когда свет должен остаться включённым до следующего ручного переключения. Часто применяется в системах проходного управления: на лестницах, в длинных коридорах, в помещениях с двумя входами. Также подходит для управления маломощными нагрузками на станках, конвейерах, шкафах управления и распределительных устройствах.

Технические характеристики

• Количество контактов: 2 нормально открытых (2НО) - замыкаются только при нажатии и остаются в этом состоянии до следующего нажатия
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Минимальное сопротивление изоляции: 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами
• Материал контактов: серебро-никель (AgNi) - обеспечивает стабильную проводимость и долгий срок службы
• Температурный диапазон: от –15 C до +80 C
• Максимальная частота операций: 1200–3000 в час
• Механический ресурс: минимум 500 000 циклов
• Электрический ресурс: минимум 100 000 циклов
• Степень защиты: IP50 - защищён от пыли, но не от воды
• Сечение кабеля: 1,5–2,5 мм2
• Корпус контактов: огнестойкий материал PA6 класса V0
• Пластиковые элементы: из поликарбоната - высокая ударопрочность и термостойкость

Совместимость и монтаж

Переключатель EMAS b101s20 монтируется в стандартные панели с отверстием подходящего диаметра - размеры соответствуют типовым требованиям для кнопочных устройств. Кабель подключается через зажимы, рассчитанные на сечение 1,5–2,5 мм2. Установка возможна в любом положении - горизонтальном, вертикальном или наклонном. Для подключения подсветки предусмотрен специальный вывод - можно дополнительно установить светодиодный индикатор состояния. Монтаж требует только отвертки и соблюдения правил безопасности при работе под напряжением.

Безопасность и стандарты

• Соответствует стандартам UL 508 (промышленные контроллеры)
• Соответствует TS EN 60947-5-1 (низковольтные аппараты управления)
• Соответствует VDE 0660 (немецкие правила электрооборудования)

Огнестойкий корпус (V0 PA6) предотвращает распространение пламени при перегрузке. Высокая диэлектрическая прочность снижает риск пробоя даже при кратковременных скачках напряжения.

Преимущества

• Фиксированное положение - не требует постоянного удерживания, как обычные кнопки
• Высокий механический ресурс - выдерживает сотни тысяч циклов без потери качества контактов
• Минимальный нагрев при работе - позволяет использовать в плотных сборках без принудительного охлаждения
• Поддержка подсветки - улучшает видимость состояния в темноте
• Универсальная установка - не зависит от ориентации при монтаже
• Качественные материалы - поликарбонат и AgNi контакты обеспечивают долгую работу в сложных условиях

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и влаги
• Запрещено применять при напряжении выше 240 В переменного тока или токе более 4 А
• Не рекомендован для частого включения/выключения чаще 3000 раз в час - это может сократить электрический ресурс
• Не подходит для взрывоопасных зон - отсутствует защита Ex

Примеры использования

• Проходное управление освещением: два переключателя EMAS b101s20 устанавливаются у входов в комнату или на разных этажах лестницы
• Аварийное отключение станка: один переключатель включает режим обслуживания, второй - возвращает в рабочий
• Управление вентилятором или насосом в техническом помещении - включили, забыли - он работает пока не выключишь снова
• Шкаф управления: переключатель фиксирует активацию системы контроля

Практические советы

• При подборе аналога проверьте именно количество контактов - здесь 2НО, а не 1НО+1NC
• Для увеличения срока службы не используйте переключатель для управления мощными индуктивными нагрузками (например, двигателями) без дополнительной защиты
• При монтаже в металлические щиты убедитесь, что корпус не замыкает на землю - хотя IP50 не требует герметичности, лишние контакты могут вызвать помехи
• Если нужна подсветка - выбирайте совместимый модуль с напряжением 240 В
• Проверяйте сечение кабеля перед подключением - использование провода меньше 1,5 мм2 может привести к перегреву
