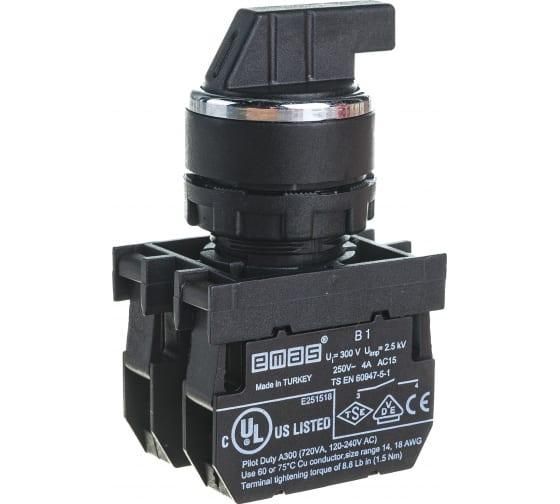

Переключатель 2-0-1 с фиксацией (2НО) EMAS B101S30

Переключатель 2-позиционный с фиксацией 2 нормально открытых контакта (2НО) IP50 от бренда EMAS, артикул b101s30 - компактное устройство для управления цепями с двумя замкнутыми состояниями, подходит для автоматизации оборудования, где требуется надёжная фиксация положений.

Назначение и область применения

Этот переключатель используется для коммутации двух отдельных цепей, каждая из которых активируется в одном из двух устойчивых положений рычага. Контакты нормально открыты - то есть ток проходит только когда рычаг переведён в нужное положение. Подходит для управления светом, моторами, клапанами на станках, конвейерах, пультах управления и других устройствах, требующих ручного включения/выключения с фиксацией.

Технические характеристики

• Количество позиций: 3 (2-0-1) - два рабочих положения и нейтральное (выключено)
• Количество контактов: 2 нормально открытых (2НО)
• Степень защиты: IP50 - защищён от пыли, но не от воды
• Угол поворота рычага: 60°
• Диаметр корпуса: 22 мм
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам и химическим воздействиям
• Фиксация положений: механическая - рычаг остаётся в выбранном состоянии до ручного переключения

Совместимость и монтаж

Переключатель b101s30 монтируется в панель через круглое отверстие диаметром 22 мм. Крепление происходит с помощью резьбы и гайки, что обеспечивает плотную посадку без дополнительных кронштейнов. Для подключения проводов используются зажимы с винтовым соединением - можно подключить одножильные и многожильные кабели до 1,5 мм2. Есть возможность установить опциональный блок-контакт для подсветки - он совмещается с основным корпусом по принципу «Lego».

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP50 исключает попадание пыли внутрь механизма, что снижает риск заклинивания контактов. Однако переключатель не предназначен для работы во влажной среде, в условиях прямого орошения или высокой влажности - для таких задач необходима более высокая степень защиты (например, IP65 или выше).

Преимущества

• Простая и быстрая установка благодаря стандартизированному диаметру 22 мм
• Высокая долговечность пластикового корпуса из поликарбоната
• Чёткая фиксация положений - предотвращает случайное переключение
• Гибкость расширения: возможна модификация с подсветкой через дополнительный блок
• Низкий уровень шума при переключении

Ограничения применения

• Не использовать в помещениях с повышенной влажностью, на улице или в местах, где возможны брызги воды - IP50 не обеспечивает защиту от жидкости
• Работает только с токами и напряжениями, соответствующими классу контактов; максимальные значения не указаны - необходимо проверять в документации производителя
• Не предназначена для частого переключения (более 10–15 раз в минуту) - может снизиться срок службы контактов
• Подходит только для ручного управления - не автономный элемент автоматики

Примеры использования

• Выбор режима работы станка: «Ручной» / «Автоматический»
• Активация запасного насоса в системе охлаждения
• Включение/выключение сигнализации на пульту управления
• Переключение между источниками питания в резервных системах

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - слишком маленькое вызовет трещины, слишком большое - плохую герметичность
• Если планируете использовать подсветку - заказывайте блок-контакт заранее, так как он продается отдельно
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы или контактные площадки
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на наличие нагара - особенно при работе с индуктивными нагрузками
• Переключатель b101s30 не рассчитан на работу в экстремальных температурах - используйте его в диапазоне от –25C до +55C, как указано в типовой спецификации EMAS
