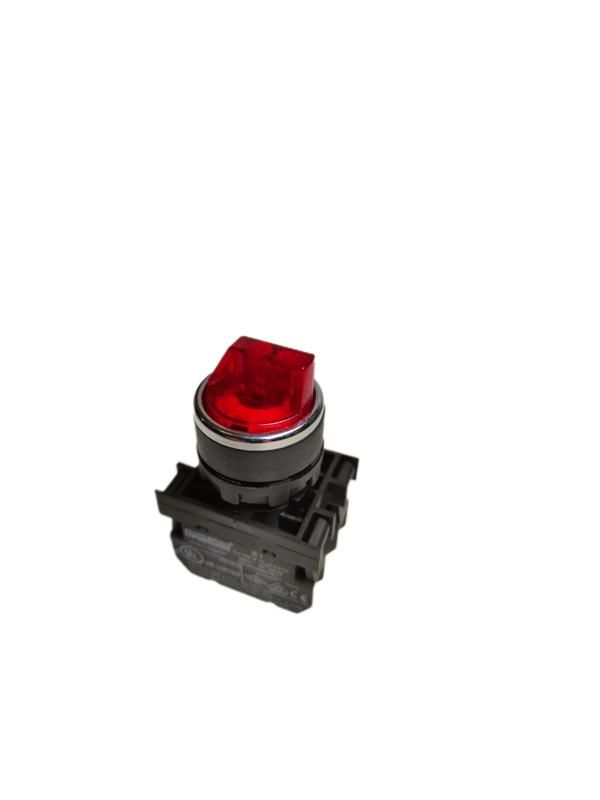

Переключатель 2-0-1 с фиксацией красн. (2НО) EMAS B101SL30K

Переключатель 2-0-1 с фиксацией (2НО) от бренда EMAS с артикулом b101sl30k предназначен для последовательного включения и отключения двух электрических цепей с возможностью удержания выбранного положения. Подходит для управления освещением, автоматическими системами и оборудованием с двумя рабочими режимами.

Назначение и область применения

Переключатель 2-0-1 с фиксацией (2НО) позволяет выбрать одно из двух активных состояний (положение “1” или “2”) с возможностью выключения (“0”). Каждый контакт замыкается только в своём положении - это делает его идеальным для сценариев, где требуется исключить одновременную работу двух устройств. Применяется в системах управления освещением на лестницах, в длинных коридорах, в помещениях с двумя точками доступа. Также используется в промышленном оборудовании: станках, конвейерах, пультах управления, где нужна надёжная смена режимов работы.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Минимальное сопротивление изоляции: 10 МОм (при 500 В постоянного тока)
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5C до +40C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Корпус: огнестойкий полиамид V0 PA6
• Пластиковые элементы: поликарбонат

Совместимость и монтаж

Переключатель 2-0-1 с фиксацией (2НО) монтируется в стандартную панель с отверстием подходящего размера. Для подключения используются зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Кабель легко зафиксирован - зажимы обеспечивают плотный контакт без необходимости пайки. Устройство можно устанавливать в любом положении: вертикально, горизонтально, перевёрнуто - это не влияет на работоспособность. Возможна установка дополнительного блока подсветки, что упрощает поиск переключателя в темноте.

Безопасность и стандарты

• Соответствует стандартам UL 508, TS EN 60947-5-1, VDE 0660
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами
• Корпус выполнен из материала класса огнестойкости V0 - самозатухающий при воздействии открытого пламени

Преимущества

• Высокий механический ресурс - до 500 тысяч срабатываний, что обеспечивает долгую жизнь даже при частом использовании
• Низкий уровень нагрева при работе - снижает риск перегрева и повреждения окружающих компонентов
• Контакты из AgNI - устойчивы к окислению, обеспечивают стабильный ток и длительный срок службы
• Пластиковые детали из поликарбоната и огнестойкого PA6 - устойчивы к ударным нагрузкам и высоким температурам
• Гибкость монтажа - допускает любые ориентации при установке

Ограничения применения

• Не предназначен для использования во влажной среде - степень защиты IP50 не предохраняет от попадания воды
• Работает только в температурном диапазоне от –5C до +40C - не подходит для холодных складов или жарких производственных зон выше +40C
• Максимальный ток 4 А - нельзя использовать для мощных потребителей (например, двигателей свыше 1 кВт)
• Подходит только для цепей переменного тока - не работает с постоянным током

Примеры использования

• Управление светом в двухэтажном доме: один переключатель на первом этаже, второй - на втором, чтобы включить/выключить свет с любого уровня
• Выбор режима работы станка: “Режим A” и “Режим B”, с возможностью полного отключения
• Аварийное питание: переключение между основным источником и резервным генератором
• Пульт управления в лаборатории: выбор между двумя тестовыми схемами

Практические советы

• При монтаже проверьте соответствие сечения кабеля - используйте только 1,5–2,5 мм2. Более толстые провода не войдут в зажимы.
• Не применяйте переключатель в условиях повышенной запылённости вне закрытых щитов - IP50 не гарантирует защиту от проникновения пыли внутрь механизма при длительной эксплуатации.
• Если требуется подсветка - заказывайте совместимый блок-контакт от того же производителя (EMAS); он подключается параллельно основному контакту.
• Для частого использования (более 1000 операций в день) рекомендуется контролировать температуру окружающей среды - превышение +40C сокращает срок службы.
• Проверяйте состояние контактов каждые 2–3 года при интенсивной эксплуатации - хотя материал AgNI устойчив, грязь и оксиды могут накапливаться.
