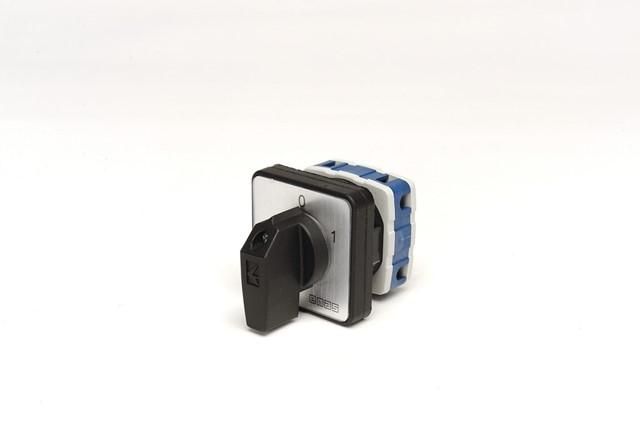

Переключатель двухпозиционный 25А (0-1) 60 градусов, 2 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA025AK231S EMAS

Переключатель двухпозиционный (0-1) 2-полюсный 25А от EMAS с артикулом psa025ak231s - это надёжный механический коммутационный аппарат без потребления энергии, предназначенный для управления электродвигателями, цепями управления и сигнализации в промышленном оборудовании.

Назначение и область применения

Переключатель двухпозиционный (0-1) 2-полюсный 25А используется для ручного включения/выключения электрических цепей. Подходит в качестве главного выключателя или группового переключателя для управления одно- и трёхфазными двигателями, переключения цепей управления, сигнализации и измерений. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других промышленных объектах с переменным током 220–400 В.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 25 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока
• Частота: 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 25 А
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Температурный диапазон эксплуатации: от –5 C до +40 C
• Корпус: бакелитовый, компактный
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель двухпозиционный (0-1) 2-полюсный 25А устанавливается в щитовое оборудование с помощью стандартных креплений. Клеммы рассчитаны на провода сечением до 6 мм2. Для обеспечения герметичности рекомендуется использовать уплотнители при проходе через панель. Установка возможна в вертикальной плоскости. Направление ручки - горизонтальное, что удобно для быстрого доступа. Обязательно проверьте соответствие посадочных размеров перед монтажом.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Высокая степень защиты IP54/IP56 защищает контакты от попадания пыли и водяных струй, что повышает безопасность в условиях производства. Диэлектрическая прочность и сопротивление изоляции обеспечивают отказоустойчивость даже при кратковременных перегрузках.

Преимущества

• Отсутствие необходимости в внешнем питании - работает исключительно за счёт механического воздействия
• Высокая долговечность: более 50 тысяч электрических циклов при максимальной нагрузке
• Герметичный корпус с защитой IP54/IP56 - подходит для сырых и запылённых помещений
• Эргономичная ручка обеспечивает комфортное управление даже в перчатках
• Поддержка широкого диапазона токов (до 120 А) позволяет применять один тип устройства в различных схемах

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - требуется дополнительное тепло- или холодозащитное решение
• Не следует использовать в средах с высокой концентрацией химически активных паров или агрессивных жидкостей - корпус не имеет защиты против них
• Не является автоматическим выключателем; не обеспечивает защиту от перегрузок или коротких замыканий - необходимо совмещать с предохранителями или автоматическими выключателями
• Максимальный рабочий ток 25 А - при нагрузке свыше этого значения требуется использование другого типа переключателя

Примеры использования

• Главный выключатель для питания станка с трёхфазным двигателем
• Переключение режимов работы конвейера между “работа” и “останов”
• Ручное управление освещением группы оборудования в цеху
• Изменение направления вращения двигателя через переключение фаз (в сочетании с другими контактами)
• Коммуникация сигналов в системах аварийной остановки

Практические советы

• Выбирая переключатель двухпозиционный (0-1) 2-полюсный 25А, убедитесь, что ваша нагрузка не превышает 25 А - превышение снижает срок службы контактов
• При монтаже в панель используйте уплотнительную прокладку, чтобы сохранить класс защиты IP54/IP56
• Не допускайте попадания влаги внутрь механизма - даже при наличии IP56, длительное воздействие воды может вызвать окисление контактов
• Регулярно проверяйте состояние контактов при частых включениях - особенно в цепях с индуктивной нагрузкой (двигатели)
• Для сложных схем управления лучше использовать этот переключатель в связке с реле или контакторами - он не предназначен для частого переключения больших токов
