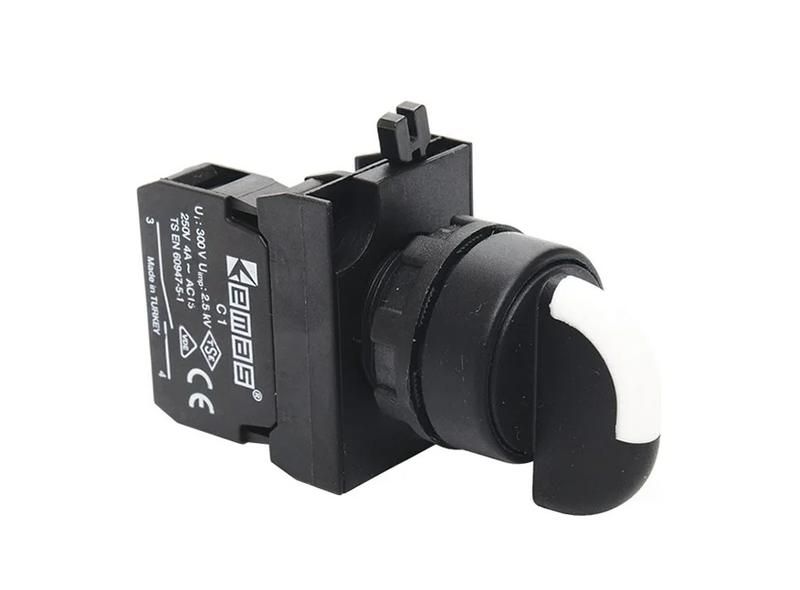

Переключатель 0-1 с фиксацией (2НО) EMAS CP101S20

Переключатель 2 нормально открытых (2НО) с фиксацией от бренда EMAS с артикулом CP101S20 предназначен для надёжного включения и отключения цепей низкого напряжения с механической фиксацией положения. Подходит для управления освещением в местах с несколькими точками доступа - например, на лестницах, в длинных коридорах или у двойных дверей.

Назначение и область применения

Переключатель 2 нормально открытых (2НО) с фиксацией используется там, где требуется управлять одной нагрузкой из двух или более мест. Каждый нажатий переключает состояние цепи - замыкает один контакт, размыкает другой. Это делает его идеальным для проходной схемы управления светом. Применяется в жилых домах, офисах, складах, производственных помещениях. Устойчив к частому использованию благодаря высокому механическому ресурсу.

Технические характеристики

• Количество контактов: 2 нормально открытых (2НО) - при нажатии замыкаются, остаются в таком состоянии до следующего нажатия
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Минимальное сопротивление изоляции: 10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами
• Частота операций: до 1200 в час при нагрузке 4 А, до 3000 в час при меньших токах
• Механический ресурс: минимум 500 000 циклов
• Электрический ресурс: минимум 100 000 циклов
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Сечение кабеля: 1,5–2,5 мм2
• Корпус: огнестойкий полипропилен PA6 класса V0
• Пластиковые элементы: из поликарбоната - ударопрочные и термостойкие

Совместимость и монтаж

Переключатель 2 нормально открытых (2НО) с фиксацией EMAS CP101S20 монтируется в стандартную распределительную коробку или панель с отверстием подходящего размера. Для подключения используются зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Надёжное крепление обеспечивает минимальный нагрев даже при длительной работе. Возможна установка в любом положении - горизонтальном, вертикальном, перевёрнутом. Благодаря компактным габаритам легко встраивается в существующие системы. Подключить блок-контакт подсветки можно дополнительно - он совместим с типовой схемой индикации состояния.

Безопасность и стандарты

• Соответствует стандартам UL 508 (промышленные выключатели)
• Соответствует TS EN 60947-5-1 (низковольтные аппараты управления)
• Соответствует VDE 0660 (немецкий стандарт безопасности)
• Корпус выполнен из материала V0 PA6 - самозатухающий, не распространяет пламя
• Выдерживает испытание на диэлектрическую прочность 2000 В - защищён от пробоя

Преимущества

• Фиксированное положение - не требует удерживания кнопки, как у обычного выключателя
• Высокий ресурс - работает десятки лет даже при активном использовании
• IP65 - подходит для сырых и запылённых помещений
• Низкий уровень нагрева - снижает риск перегрева и повреждения проводки
• Поддержка подсветки - позволяет видеть положение переключателя в темноте
• Гибкость монтажа - можно устанавливать в любой ориентации

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C - возможна потеря эластичности материалов
• Максимальный ток 4 А - нельзя использовать для мощных устройств (например, тепловых завес, насосов >1 кВт)
• Не рекомендован для частоты выше 3000 операций в час - при этом сокращается электрический ресурс
• Не является взрывозащищённым - не применяется в опасных зонах с легковоспламеняющимися средами
• Не имеет автоматического отключения - не заменяет устройства защиты от перегрузки или КЗ

Примеры использования

• Управление освещением в двухэтажном доме: один переключатель у входа на первый этаж, второй - у выхода на второй
• Освещение длинного коридора: два переключателя на противоположных концах
• Производственные участки: управление светом у рабочих мест с двумя входами
• Складские помещения: включение света у въездных ворот и у выхода

Практические советы

• При монтаже проверьте соответствие сечения кабеля - используйте только 1,5–2,5 мм2. Большие провода не войдут в зажимы.
• Для систем с подсветкой подключите дополнительный контакт согласно схеме производителя - не путайте с основными контактами.
• Не устанавливайте рядом с источниками сильного тепла - превышение +40 C сокращает срок службы.
• Проверяйте герметичность при установке в условиях повышенной влажности - IP65 гарантирует защиту, но только при правильной сборке.
• При замене старого переключателя сверьте количество контактов - этот модель имеет именно 2НО, а не 2НЗ или 1НО+1НЗ.
