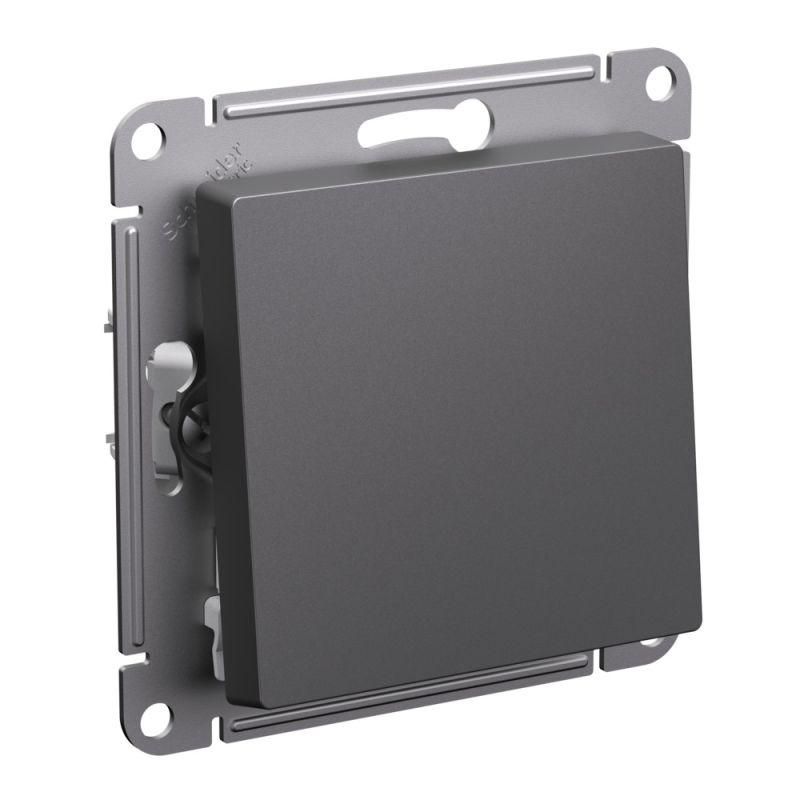

Переключатель AtlasDesign Базальт 1-клавишный сх.6, 10А Systeme Electric ATN001461

Переключатель 1-клавишный, схема 6, 10А, механизм, цвет базальт, серия SE от Systeme Electric (арт. atn001461) - это внутренний коммутирующий элемент для управления освещением с двух мест. Подходит для установки в стандартные монтажные коробки, работает в бытовых и легкопромышленных сетях до 250 В.

Назначение и область применения

Этот переключатель предназначен для организации двухточечного управления одним - например, чтобы включить и выключить свет в комнате у входа и возле кровати. Применяется в жилых домах, офисах, гостиницах и других помещениях, где требуется удобное управление освещением из нескольких точек. Механизм совместим со стандартными системами проводки переменного тока.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,5 кВт (при 250 В)
• Номинальное напряжение: 250 В - рассчитан на работу в сети 220–240 В
• Схема подключения: переключатель на два направления (проходной) - требует пары таких устройств для работы
• Габариты: 71×71×40 мм - соответствует стандартным глубоким монтажным коробкам
• Материал корпуса: термопласт - прочный, не горючий, с высокой тепловой стойкостью
• Защита IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищает от воды и пыли
• Цвет: матовый черный (базальт) - маскирует следы эксплуатации, сочетается с большинством интерьеров
• Подсветка: не предусмотрена - необходимо выбирать отдельно, если нужна индикация положения

Совместимость и монтаж

Механизм имеет винтовое крепление и предназначены для скрытой установки в монтажную коробку. Лапки усилены для надежной фиксации внутри коробки - снижает риск люфта после длительной эксплуатации. Совместим с рамками серии AtlasDesign и другими изделиями стандарта 71×71 мм. Для правильной работы необходим второй такой же переключатель, установленный в другой точке. Кабель подводится трёхпроводной схемой: фаза + два проходных провода между переключателями.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для электрооборудования бытового назначения. Наличие галогенов в составе материала означает, что при пожаре возможен выход токсичных веществ - поэтому не рекомендовано применение в закрытых воздухонепроницаемых средах с повышенными требованиями к экологической безопасности. Соответствует нормам для внутренней установки в сухих помещениях.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке - исключают расшатывание даже при частом использовании
• Матовое покрытие не бликуют, не собирает грязь и лучше сохраняет внешний вид
• Совместимость с серией AtlasDesign - можно легко заменить старую модель или собрать единый стиль интерьера
• Высокая механическая долговечность термопласта - выдерживает десятки тысяч циклов включения/выключения

Ограничения применения

• Не влажных зонах (ванная, баня, улица) - степень защиты IP20 недостаточна
• Не содержит подсветки - если нужна индикация состояния, потребуется доп. модуль или другая модель
• Требует обязательного наличия второго такого же переключателя для функционирования - нельзя использовать одиночно
• Запрещён монтаж в металлические коробки без изоляционных прокладок - есть риск пробоя через контакт с корпусом

Примеры использования

• Лестница: один переключатель у основания, второй - наверху
• Спальная комната: у входа и у кровати
• Длинный коридор: в начале и конце
• Производственные участки: управление светом с двух рабочих зон

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 40 мм, иначе механизм не войдет
• Обращайте внимание на маркировку клемм: L - фаза, L1/L2 - проходные провода; неверное подключение сломает схему
• Выбирая рамку, убедитесь, что она также из серии AtlasDesign - другие рамки могут иметь отличные посадочные размеры
• Не используйте этот переключатель вместо обычного - он не работает как одноклавишный выключатель
• При замене старого устройства отключите питание и сверьте схему подключения - особенно важно при наличии трехпроводной системы
