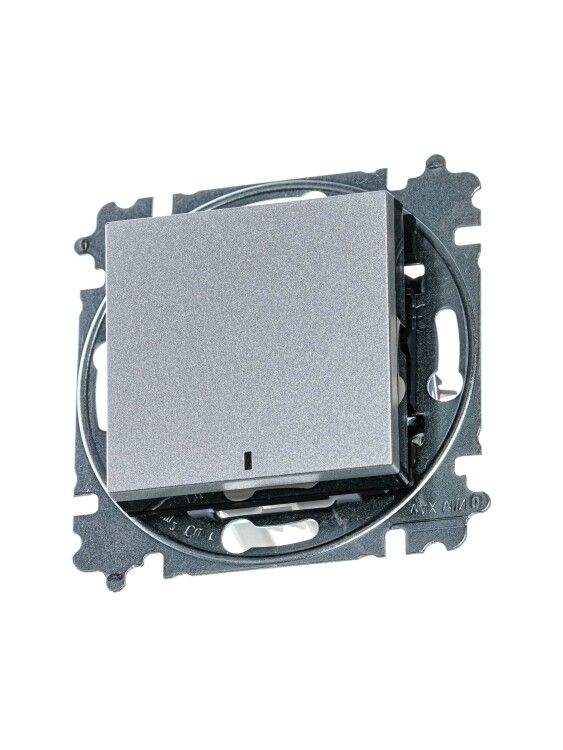

Переключатель одноклавишный с подсветкой ABB Levit ориентационная серебро / дымчатый чёрный - 2CHH590646A6070

Переключатель ABB LEVIT 2chh590646a6070 - это одноклавишный выключатель с ориентационной светодиодной подсветкой, предназначенный для удобного управления освещением в помещениях с ограниченной видимостью. Механизм совместим с декоративными рамками серии LEVIT, обеспечивает надёжное соединение без винтов и соответствует требованиям международных стандартов.

Назначение и область применения

Переключатель ABB LEVIT 2chh590646a6070 используется для включения и выключения света из одного места с возможностью определения положения клавиши в темноте благодаря встроенной подсветке. Подходит для жилых помещений, офисов, гостиниц и других объектов, где важно легко найти выключатель ночью. Применяется в системах с двумя точками управления - например, у входа и у кровати в спальне.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Тип подключения: безвинтовой зажим
• Максимальное сечение кабеля: 2,5 мм2
• Подсветка: светодиодная, белого цвета, ориентационная
• Количество полюсов: 1
• Схема подключения: переключатель на два направления (проходной)
• Габариты: 50×71×71 мм
• Материал корпуса: термопласт
• Отделка: матовая, лакированная поверхность
• Цвет: титан (серебристо-дымчатый чёрный)
• Степень защиты: IP20 (защита от прикосновения пальцев, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C)
• Нормативный документ: МЭК/IEC 60669-1
• Содержание галогенов: не содержит

Совместимость и монтаж

Механизм переключателя ABB LEVIT 2chh590646a6070 предназначен для установки внутрь стандартной монтажной коробки глубиной не менее 40 мм. Комплектуется накладкой, которая фиксируется в рамке серии LEVIT. Крепление осуществляется за счёт распорных лапок и винтов - позволяет плотно закрепить устройство даже в старых коробках. Подключение проводов происходит через безвинтовые клеммы: достаточно вставить подготовленный провод до упора и зафиксировать его нажатием рычага. Для работы требуется двухпроводная схема с перемычкой между двумя проходными выключателями.

Безопасность и стандарты

Переключатель соответствует международному стандарту IEC 60669-1, что гарантирует безопасность при работе с бытовыми нагрузками. Наличие лакированного покрытия предотвращает образование микротрещин и снижает риск возникновения искрения. IP20 обеспечивает защиту от случайного контакта с токоведущими частями, но не рассчитан на влажные среды - не применяется в ванных комнатах, на балконах или в подвале без отопления.

Преимущества

• Ориентационная подсветка помогает находить выключатель в темноте без лишнего света
• Безвинтовые клеммы ускоряют монтаж и исключают необходимость затяжки отверткой
• Матовое покрытие не царапается и не оставляет следов пальцев
• Совместим с рамками серии LEVIT - создаёт единый дизайн интерьера
• Изготовлен из экологически безопасного материала без галогенов

Ограничения применения

• Не предназначен для установки во влажных помещениях (IP20 недостаточно для ванной или кухонной зоны)
• Не работает в условиях постоянной вибрации - не рекомендован для промышленных станков
• Максимальное сечение кабеля - 2,5 мм2; нельзя использовать с проводами большего диаметра
• Требует наличия монтажной коробки и совместимой рамки - не является самостоятельным изделием
• Подсветка не яркая - служит лишь для ориентации, а не для освещения

Примеры использования

• Выключатель у входа в спальню и второй - у кровати: можно включить свет, войдя в комнату, и выключить, лёжа
• Коридор с двумя выходами - один выключатель у двери, другой у противоположного конца
• Зона отдыха в квартире: подсветка помогает найти выключатель после просмотра фильма

Практические советы

• При замене старого выключателя проверьте, чтобы глубина монтажной коробки была достаточной - механизм требует минимум 40 мм свободного пространства
• Не используйте провода больше 2,5 мм2 - это может повредить клемму и вызвать нагрев
• Для правильной работы в схеме проходного переключения нужен ещё один аналогичный выключатель - они работают парой
• При сборке убедитесь, что накладка плотно садится на механизм - иначе подсветка будет мерцать или не включаться
• Если подсветка не горит - проверьте целостность цепи и наличие напряжения на входе, так как она питается от сети, а не от кнопки
