Переключатель скрытой установки, одноклавишный, с индикацией, механизм, цвет слоновая кость | ВС10-462-01 HEGEL

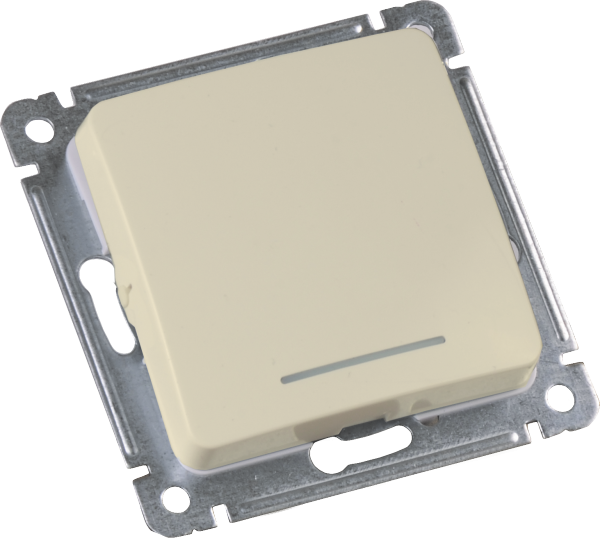

Переключатель скрытой установки одноклавишный с индикацией HEGEL вс10-462-01 предназначен для управления освещением из двух и более точек, например, в коридорах, лестницах или спальнях. Механизм с глянцевой накладкой цвета слоновой кости сочетает надёжную работу и эстетичный вид в интерьере.

Назначение и область применения

Этот переключатель используется в проходных схемах освещения - когда необходимо включать и выключать свет с нескольких мест. Например: включить свет у входа в квартиру, а выключить его у кровати или в конце длинного коридора. Подходит для жилых помещений, офисов, общественных зданий. Индикация показывает состояние контакта: горящий светодиод указывает, что цепь замкнута (свет включен), даже если сам выключатель находится в положении «выкл».

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт при 230 В (например, несколько LED-ламп или одна мощная люстра)
• Номинальное напряжение: 230 В - рассчитан на бытовую сеть переменного тока
• Количество полюсов: 1 - управляет одной фазной линией
• Схема подключения: переключатель на 2 направления - совместим с проходными схемами (два таких устройства + перемычка между ними)
• Максимальное сечение кабеля: 1,5 мм2 - подходит для медных проводов классической домашней проводки
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды; применяется только во внутренних помещениях
• Материал корпуса: пластик, без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Цвет: слоновая кость (1013) - мягкий белый оттенок, хорошо сочетается с большинством интерьеров
• Отделка: глянцевая - легко протирать, но заметны следы пальцев
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений (чердачные этажи, балконы)
• Нормативный документ: ТУ 3464-001-07620177-2013 - соответствует требованиям российского производства

Совместимость и монтаж

MECHANISM с накладкой устанавливается в стандартную круглую или прямоугольную подрозетник глубиной не менее 45 мм. Крепление - винтовое, через два боковых отверстия. Для подключения используются винтовые зажимы - затягивать следует рукой, без усилия отвёртки, чтобы не повредить контакт. Переключатель HEGEL вс10-462-01 совместим с другими устройствами серии рамочные, в том числе с розетками и кнопками того же дизайна. Обязательно соблюдайте полярность: L - фаза, L1/L2 - выходы на проходные соединения. Нельзя использовать в качестве обычного выключателя - он требует пары с другим аналогичным переключателем.

Безопасность и стандарты

Изделие выполнено без галогенов, что снижает риск образования ядовитых веществ при нагреве. Соответствует российскому техническому регламенту ТУ 3464-001-07620177-2013. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для влажных зон - не устанавливать в ванных, банях, на улице. Индикация питается от сети через малый ток, не создаёт помех и не влияет на работу других приборов.

Преимущества

• Индикация устраняет путаницу: видно, включена ли цепь, даже если выключатель в “выключенном” положении
• Глянцевая отделка слоновой кости гармонирует с современным интерьером
• Винтовой зажим обеспечивает надёжный контакт без необходимости пайки или специальных инструментов
• Поддерживает стандартные сечения кабеля 1,5 мм2 - совместим с типовой квартирной проводкой
• Климатическое исполнение УХЛ3 позволяет применять в холодных, неотапливаемых помещениях

Ограничения применения

• Не подходит для управления нагрузкой выше 10 А (не используйте с мощными обогревателями, насосами, двигателями)
• IP20 - нельзя устанавливать в помещениях с повышенной влажностью (ванная, кухня, бассейн)
• Требуется обязательная пара с таким же переключателем - не работает самостоятельно как обычный выключатель
• Максимальное сечение кабеля 1,5 мм2 - не допускается подключение многожильных проводов больше этого значения
• Не совместим с системами умного дома без внешнего модуля

Примеры использования

• Проходной свет в коридоре: один переключатель у входа, второй - у спальной комнаты
• Лестница: включение света снизу, выключение наверху
• Спальня: выключатель у двери и рядом с кроватью
• Частный дом: управление светом в холле с двух сторон

Практические советы

• При монтаже проверьте, что все провода отключены от сети - даже при выключенном выключателе фаза может быть на одном из контактов
• Затягивайте винты зажимов равномерно - перегрузка может деформировать пластиковые детали
• Если индикация не светится, проверьте целостность цепи и правильность подключения L1/L2
• Для долговечности не используйте в условиях частых перегрузок или скачков напряжения
• При замене старого выключателя - убедитесь, что новый имеет такую же схему подключения (2 направления)
• Посадочный диаметр подрозетника - стандартный 68 мм, совместим с большинством российских коробок
