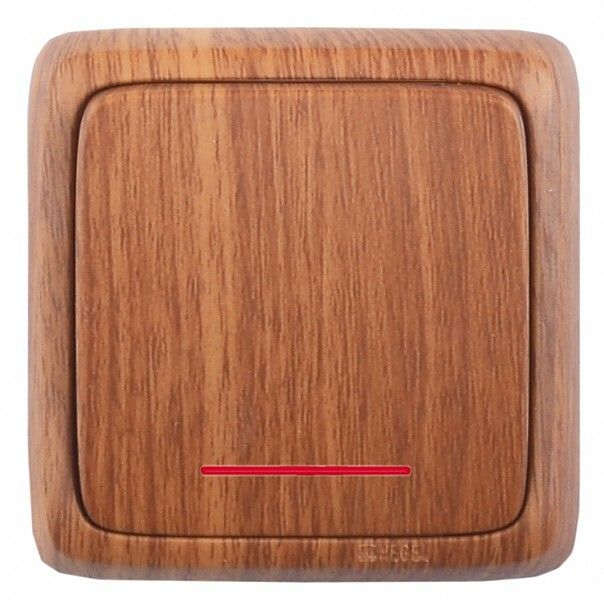

Переключатель одноклавишный наружный с изоляционной пластиной индикацией дуб 10А - ВА10-164-05 HEGEL

Переключатель открытой установки одноклавишный с индикацией и изолирующей пластиной цвет дуб 10А 250В от бренда HEGEL (арт. ва10-164-05) предназначен для коммутации освещения в проходных схемах - позволяет управлять одной лампой с двух точек. Подходит для бытовых интерьеров с отделкой в деревянном стиле.

Назначение и область применения

Этот переключатель используется в проходных схемах освещения, когда необходимо включать и выключать свет с нескольких мест - например, у входа в комнату и у выхода, в длинном коридоре, на лестнице между этажами или в спальне у кровати и у двери. Индикация показывает состояние цепи: горящий светодиод указывает, что контакты замкнуты и ток проходит через устройство. Отличается декоративной отделкой под цвет дуба, что делает его подходящим для интерьера в натуральных тонах.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В
• Количество клавиш: одна - управление одним контуром
• Количество полюсов: 1 - коммутирует фазовый провод
• Схема подключения: переключатель на два направления - работает в паре с другим аналогичным переключателем
• Индикация: да - встроен LED-индикатор состояния вкл./выкл.
• Способ подключения: винтовые клеммы - надёжное соединение с медными жилами
• Максимальное сечение кабеля: 1,5 мм2 - не рекомендуется использовать кабели большего сечения
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных веществ
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; применяется только во внутренних помещениях
• Цвет: имитация дерева (дуб) - глянцевая декоративная отделка
• Климатическое исполнение: УХЛ3 - температурного диапазона от −25C до +40C, в условиях повышенной влажности (например, в жилых домах)
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Переключатель открытой установки монтируется прямо на стену с помощью винтового крепления. Для работы требуется пара таких устройств - этот переключатель (ва10-164-05) всегда устанавливается совместно с таким же. Каждый из них имеет три клеммы: L (вход), L1 и L2 (выходы). Обязательно соблюдайте правильную распайку: фаза подводится к общему контакту одного устройства, а к двум свободным - перемычки между обоими переключателями. Ноль и заземление идут напрямую к , минуя переключатели. Монтаж выполняется после отключения питания. Габариты соответствуют стандартной рамочной серии - легко сочетаются с другими изделиями этой группы.

Безопасность и стандарты

Изделие выполнено из бесгалогенного пластика, что снижает риск образования ядовитых газов при нагреве. Защита IP20 исключает использование в сырых помещениях (ванная, баня, улица). Соответствие ТУ 3464-001-07620177-2013 гарантирует соответствие требованиям безопасности для бытового оборудования в России. Климатическое исполнение UHL3 обеспечивает стабильную работу в типичных условиях квартир и частных домов.

Преимущества

• Интегрированная индикация - видно, находится ли переключатель в положении “вкл”, даже в темноте
• Декоративная отделка под дуб - гармонирует с деревянной мебелью и плинтусами
• Простая система подключения - винтовые клеммы позволяют работать с многожильными и одножильными проводами
• Компактный форм-фактор - занимает мало места на стене
• Поддержка проходных схем - решает задачу удобного управления светом без необходимости ходить к выключателю

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и влаги
• Запрещено подключение кабелей сечением больше 1,5 мм2 - возможен перегрев и плохой контакт
• Только в составе пары - нельзя использовать самостоятельно в обычной схеме включения
• Не подходит для мощных нагрузок выше 2,2 кВт - например, для тепловых завес, мощных прожекторов
• Не совместим с системами автоматизации (умный дом) - механическая кнопка без электроники

Примеры использования

• Проходной свет в коридоре: включили у входа, выключили у спальной комнаты
• Освещение лестницы: включили внизу, выключили наверху
• Спальная комната: выключатель у двери и рядом с кроватью
• Частный дом: управление светом в прихожей и на лестничной площадке

Практические советы

• Выбирая место монтажа, учтите, что переключатель требует наличия соседнего такого же устройства - планируйте расположение заранее
• При подключении проверьте, чтобы все жилы плотно затянулись в клеммах - слабый контакт вызывает греться и искрение
• Индикатор потребляет минимальный ток - он не влияет на энергопотребление освещения
• Если нужна более прочная фиксация, используйте антивибрационные прокладки под винты - особенно на старых стенах
• Не закрывайте переключатель декоративными панелями или картинами - индикатор должен быть доступен для визуального контроля
