Переключатель 10АХ-250В, 11-1203-01, ОУ, Эксперт, белый (16/160/3200) |Б0020660 | ЭРА

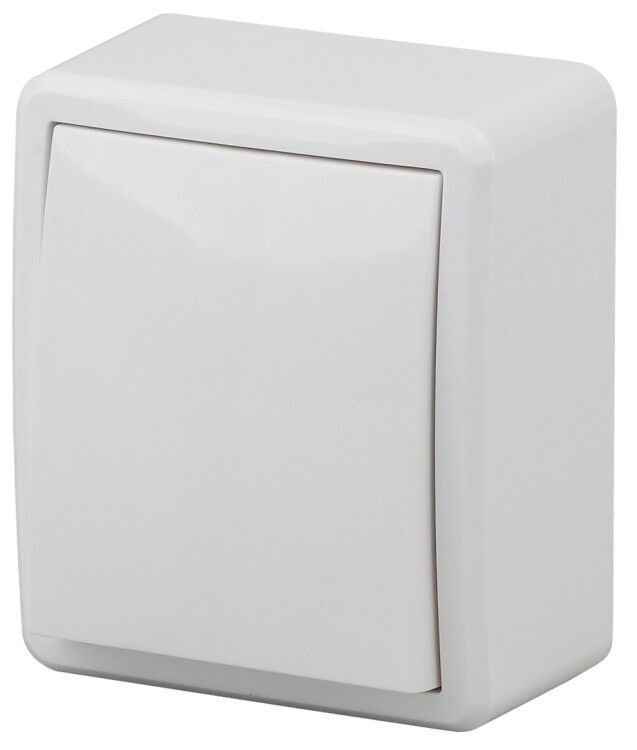

Переключатель 1-клавишный 10А 250В открытый монтаж белый 11-1203-01 от бренда Эра - это надёжный выключатель серии Эра Эксперт для управления освещением в помещениях с открытой проводкой. Устройство подходит для частного жилья, офисов и объектов с умеренной нагрузкой.

Назначение и область применения

Переключатель 1-клавишный 11-1203-01 предназначен для коммутации электрических цепей до 10 А и 250 В. Он работает как проходной выключатель - позволяет включать и выключать свет из двух точек, например, у входа и выхода комнаты, на лестнице или в длинном коридоре. Подходит для установки в жилых домах, квартирах, административных зданиях и других помещениях с сухими условиями.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество клавиш: 1
• Способ монтажа: Открытая установка
• Схема подключения: Переключатель на 2 направления (проходной)
• Управление: Механическое - кнопка с фиксацией положений
• Крепление: Винтовое, на стену
• Подключение: Винтовые клеммы
• Цвет: Белый (RAL 9010)
• Габариты: 75×45×75 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Количество модулей: 1
• Материал корпуса: Термопласт (поликарбонат)
• Поверхность: Глянцевая, без подсветки
• Состав: Без галогенов
• Серия: Эра Эксперт

Совместимость и монтаж

Переключатель 11-1203-01 устанавливается на поверхность стены с помощью винтов через отверстия в корпусе. Для работы требуется минимум два таких устройства - один на входе, второй на выходе - чтобы реализовать схему проходного переключения. Кабель подключается в винтовые клеммы: зачищенный провод вставляют в контакт и затягивают винт. Не требует специальных инструментов - достаточно отвёртки. Совместим с медными однопроволочными и многожильными кабелями сечением до 2,5 мм2. Не совместим с автоматическими выключателями или устройствами защиты - это исключительно механический переключатель.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового и легкопромышленного использования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от влаги - поэтому запрещено использовать в ванных, банях, на улице или сырых помещениях. Материал корпуса - термопласт без галогенов - снижает риск выделения токсичных веществ при перегреве. Соответствует нормам для внутренней установки в соответствии с ГОСТ Р 50030.2–2018.

Преимущества

• Винтовые клеммы серии ЭКСПЕРТ обеспечивают плотный и долговечный контакт без проскальзывания провода
• Глянцевая белая отделка легко сочетается с большинством интерьеров
• Корпус из прочного поликарбоната устойчив к механическим воздействиям и перепадам температур
• Один модуль занимает мало места - удобно при групповой установке
• Отсутствие подсветки снижает энергопотребление и не создаёт помех ночью

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Не подходит для управления мощностью выше 2,5 кВт (при 250 В)
• Не используется в системах автоматизации - только ручное управление
• Не совместим с LED-драйверами или электронными нагрузками свыше 10 А
• Запрещена установка в местах с высокой вероятностью повреждения - например, в проходах с транспортом

Примеры использования

• Управление светом в спальне: один выключатель у двери, второй у кровати
• Освещение лестницы: включение снизу и выключение наверху
• Коридоры в офисах или школах - возможность включить свет при входе и выключить при выходе
• Частные дома с двумя входами в одну комнату

Практические советы

• При монтаже используйте кабель сечением 1,5–2,5 мм2 - более тонкий может перегреваться, более толстый плохо войдёт в клемму
• Затягивайте винты клемм равномерно - переусердствовать нельзя, можно повредить пластик
• Проверьте соответствие схемы подключения перед первым включением - проходная схема требует правильного соединения трёх проводов между двумя переключателями
• Если нужна подсветка - выбирайте другую модель; этот переключатель её не имеет
• Для замены старого аналога проверьте габариты: 75×45×75 мм - совпадают с большинством стандартных открытых выключателей
