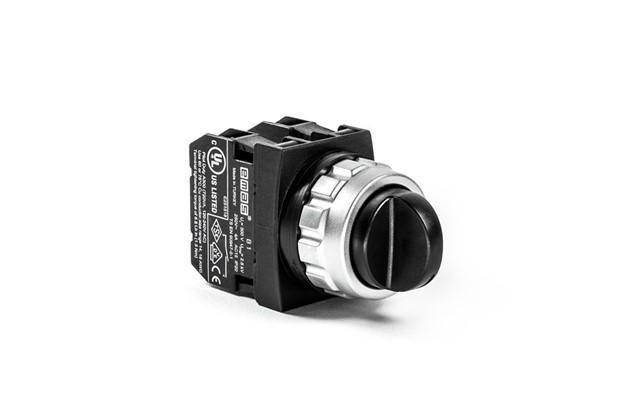

Переключатель 2-0-1 с фиксацией (1НО+1НО) H установочный 30мм EMAS H101S30

Переключатель EMAS H101S30 - это механический селекторный переключатель с фиксацией в трёх положениях (2-0-1), оснащённый двумя нормально замкнутыми контактами. Подходит для управления цепями в автоматизированных системах, где требуется надёжная коммутация с удержанием выбранного состояния.

Назначение и область применения

Этот переключатель используется для ручного выбора одного из двух рабочих режимов с возможностью выключения (позиция “0”). Каждый из активных положений (“2” и “1”) замыкает свою собственную цепь через отдельный нормально замкнутый контакт. Применяется там, где нужна простая, но надёжная смена режимов без автоматического возврата - например, в управлении насосами, вентиляторами, световыми сигналами или выборе источника питания.

Технические характеристики

• Тип переключателя: селекторный, с фиксацией в трёх позициях (2-0-1)
• Количество контактов: два нормально замкнутых (1НО + 1НО)
• Установочный диаметр: 30 мм
• Механизм: поворотный селектор с удерживающим защёлкивающим механизмом
• Конструкция корпуса: металлическая основа, пластиковая крышка
• Рабочий ток: не указано - использовать в соответствии с нагрузкой, соответствующей классу контактов (обычно до 5 А для таких устройств)

Совместимость и монтаж

Переключатель EMAS H101S30 монтируется в панель с отверстием диаметром 30 мм. Устанавливается с помощью резьбового крепления на корпусе. Для надёжной фиксации используйте гайку, входящую в комплект. Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед монтажом проверьте соответствие глубины панели - корпус имеет выступающую заднюю часть, требующую свободного места за панелью.

Безопасность и стандарты

Информация о сертификации и стандартах не указана. Устройство предназначено для работы в условиях, не требующих специальной защиты от взрывов, влаги или высокой температуры. Не рекомендуется применение в средах с повышенной запылённостью, агрессивными парами или влажностью без дополнительной герметизации.

Преимущества

• Фиксированное положение каждого режима исключает случайное переключение
• Чёткая тактильная обратная связь при переходе между позициями
• Стандартный установочный размер 30 мм совместим с большинством панелей
• Два независимых контакта позволяют управлять двумя различными цепями одновременно

Ограничения применения

• Не предназначен для частого переключения - механический ресурс ограничен (не указан, но типичен для аналогов - около 10–50 тыс. циклов)
• Отсутствует защита IP - нельзя использовать в открытых или влажных помещениях без внешней защиты
• Нет индикации положения - пользователь должен ориентироваться по меткам на рычаге
• Не подходит для управления мощными нагрузками свыше 5 А без дополнительных контакторов

Примеры использования

• Выбор режима работы станка: “1” - медленный ход, “2” - быстрый ход, “0” - останов
• Переключение между основным и резервным источником питания
• Активация/деактивация системы вентиляции в двух зонах
• Ручной выбор направления движения конвейера (вперёд / стоп / назад - при использовании с реверсивным контактором)

Практические советы

• При монтаже в панель убедитесь, что за ней достаточно места для вывода проводов и крепления гайки
• Подключайте контакты строго согласно схеме - каждый НО работает только в своём положении
• Для длительной службы избегайте воздействия вибраций и ударов - они снижают срок службы механизма
• Если требуется защита от пыли или брызг, установите переключатель внутри корпуса с уровнем защиты IP54 или выше
• Проверяйте состояние контактов периодически - особенно при работе с индуктивными нагрузками, которые вызывают искрение
