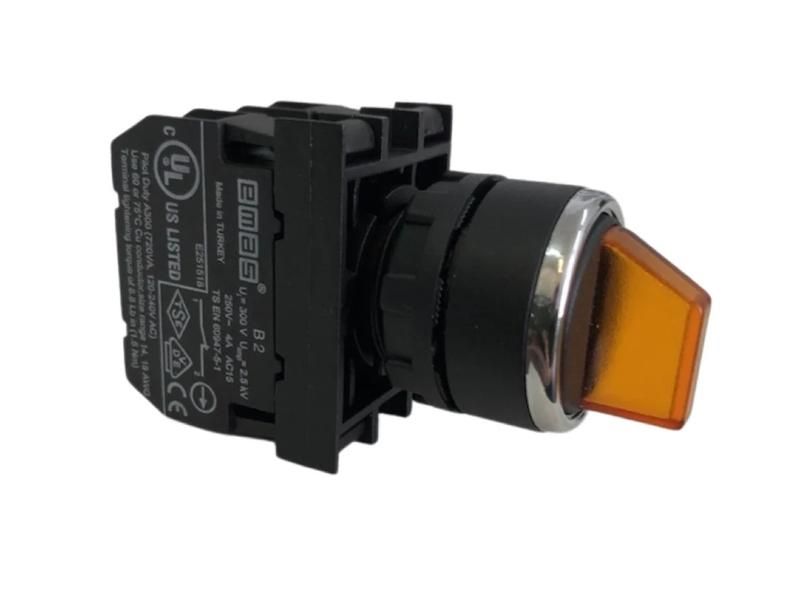

Переключатель 2-0-1 с фиксацией желт. (2НО) EMAS B101SL30S

Переключатель EMAS b101sl30s - это селекторный переключатель 2-0-1 с фиксацией и двумя нормально открытыми контактами, предназначенный для надёжного переключения цепей низкого напряжения. Жёлтый цвет и механическая фиксация позиций обеспечивают визуальную узнаваемость и устойчивость положения, что особенно важно в системах управления освещением и оборудованием. Этот переключатель подходит для монтажа в распределительных щитах, на пультах управления и в местах, где требуется четкое управление двумя состояниями с нейтральной позицией.

Назначение и область применения

Переключатель EMAS b101sl30s используется для коммутации двух электрических цепей через нейтральное положение «выключено». Подходит для задач, где необходимо выбрать один из двух вариантов работы - например, включение света в двух зонах, переключение питания между источниками или управление режимами оборудования. Часто применяется в бытовых и промышленных системах: на лестницах, в длинных коридорах, в мастерских, на станках с ручным управлением, в системах аварийного отключения.

Технические характеристики

• Тип контактов: 2 нормально открытых (NO)
• Функция: селекторный с фиксацией в трёх позициях (2-0-1)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения кабеля: 1,5–2,5 мм2
• Корпус: огнестойкий поликарбонат (V0 PA6)
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между открытыми контактами

Совместимость и монтаж

Переключатель EMAS b101sl30s монтируется в стандартные панели с отверстием подходящего диаметра - типичный размер для таких устройств составляет около 22 мм. Кабель подключается к клеммам с помощью винтового зажима. Установка возможна в любом положении - горизонтально, вертикально или под углом. Для подключения используйте провода сечением 1,5–2,5 мм2. Наличие огнестойкого корпуса позволяет использовать переключатель в условиях повышенной температуры и рядом с другими компонентами, выделяющими тепло. Присоединить блок подсветки можно дополнительно, если требуется визуальная индикация активного положения.

Безопасность и стандарты

• Соответствует стандартам UL 508 (промышленные контроллеры)
• Соответствует TS EN 60947-5-1 (низковольтные коммутационные устройства)
• Соответствует VDE 0660 (немецкий стандарт безопасности электрооборудования)

Корпус выполнен из материала класса V0 PA6 - самозагасающий при воздействии пламени. Это обеспечивает безопасность при перегрузках и коротких замыканиях. Переключатель не предназначен для взрывоопасных сред.

Преимущества

• Высокая долговечность благодаря механическому ресурсу более 500 тысяч циклов
• Низкий уровень нагрева даже при длительной работе
• Удобный и надёжный зажим кабеля - исключает плохой контакт
• Жёлтый цвет и фиксированные позиции снижают риск случайного переключения
• Поддержка подсветки - возможность визуального контроля текущего состояния
• Гибкость установки: допускается любой угол монтажа

Ограничения применения

• Не предназначен для использования во влажных помещениях - степень защиты IP50 не защищает от брызг и влаги
• Запрещён монтаж вне температурного диапазона –5…+40 C - при более низких температурах материал становится хрупким, при высоких - повышается риск перегрева
• Не рассчитан на работу с токами выше 4 А - превышение нагрузки приведёт к оплавлению контактов
• Не подходит для автоматических систем с частыми переключениями свыше 3000 раз в час - это сокращает срок службы
• Отсутствие герметизации делает невозможным применение в пыльных производственных зонах без дополнительной защиты

Примеры использования

• Управление освещением в двух зонах: включение света либо в рабочей зоне, либо в проходе, с возможностью выключения в обоих случаях
• Выбор источника питания: основной генератор ↔ резервный аккумулятор
• Ручное управление станком: режим «работа» / «останов» / «обслуживание»
• Аварийное отключение в цепях слаботочных систем (например, сигнализация)

Практические советы

• При монтаже проверьте соответствие сечения кабеля - использование проводов меньше 1,5 мм2 может вызвать перегрев, больше 2,5 мм2 - затруднит зажим
• Если нужна индикация состояния, подключите внешнюю подсветку через дополнительный контакт - он совместим с напряжением до 240 В
• Не используйте переключатель в качестве главного рубильника - он предназначен для вторичного управления, а не для защиты цепи
• Проверяйте состояние контактов каждые 10–15 тыс. операций - при появлении окисления или следов дуги замените устройство
• Для установки в шкафах с высокой запылённостью рекомендовано поместить переключатель в защитную крышку или использовать с дополнительным IP-корпусом
