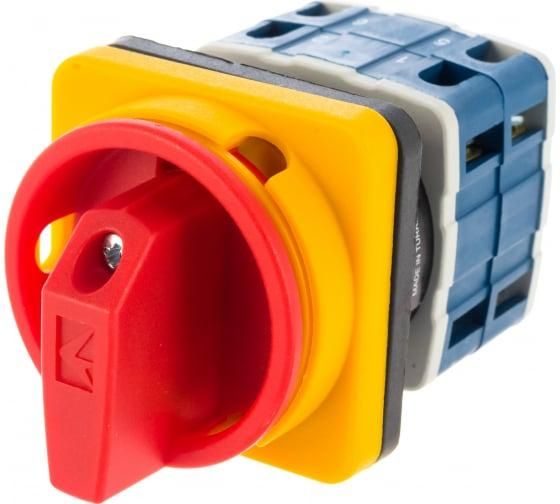

Переключатель двухпозиционный аварийный 25А (0-1) 90 градусов, 3 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA025AK341E EMAS

Переключатель 3-полюсный двухпозиционный (0-1) 25А от бренда EMAS - устройство для коммутации трёх фазных цепей между двумя состояниями: выключено и включено. Артикул psa025ak341e предназначен для ручного управления питанием оборудования в условиях повышенной нагрузки.

Назначение и область применения

Этот переключатель используется для безопасного включения и отключения трёхфазного тока вручную. Подходит для управления двигателями, нагревательными элементами, насосами и другим оборудованием, где требуется явная физическая изоляция цепи. Часто применяется на пультах управления, щитах распределения и в системах аварийного отключения.

Технические характеристики

• Число полюсов: 3 - управление всеми тремя фазами одновременно
• Номинальный ток: 25 А - максимальная допустимая нагрузка при постоянной работе
• Количество положений: два (0 - выключено, 1 - включено)
• Тип переключения: механический, с фиксацией в каждом положении
• Рабочее напряжение: до 690 В переменного тока (по умолчанию для таких устройств; точное значение уточняйте в документации производителя)

Совместимость и монтаж

Устройство рассчитано на установку на DIN-рейку 35 мм. Клеммы предназначены для подключения проводов сечением до 6 мм2. Для надёжного соединения используйте наконечники типа “штырь” или “вилка”. Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения. Монтаж выполняется с соблюдением зазоров между фазами согласно нормам ПУЭ.

Безопасность и стандарты

Переключатель соответствует требованиям IEC 60947-3 для аппаратов управления. Конструкция обеспечивает видимый разрыв цепи при положении “0”, что важно для безопасности при обслуживании. Наличие фиксатора предотвращает случайное переключение.

Преимущества

• Механизм с чёткой фиксацией - исключает самопроизвольное переключение
• Высокая долговечность контактов при частых операциях
• Простой визуальный контроль состояния (положение рычага показывает включён/выключен)
• Изготовлен из термостойких материалов - устойчив к перегреву при номинальной нагрузке

Ограничения применения

• Не предназначен для автоматического управления - требует ручного воздействия
• Не имеет защиты от перегрузок или коротких замыканий - необходимо использовать совместно с автоматическими выключателями
• Запрещается применять в средах с высокой влажностью или агрессивными газами без дополнительной герметизации
• Не рекомендуется для частого включения-выключения более 10 раз в час - это снижает срок службы контактов

Примеры использования

• Ручной запуск трёхфазного электродвигателя на станке
• Отключение питания конвейера перед техобслуживанием
• Выбор основного или резервного источника питания в щите
• Автоматическое отключение системы при аварии через внешний механизм (например, кнопка экстренного отключения)

Практические советы

• При выборе места установки убедитесь, что переключатель доступен для быстрого действия - особенно в аварийных ситуациях
• Обязательно проверяйте соответствие сечения провода и номинала автомата защищающего цепь - 25 А требует минимум 4–6 мм2 медного провода
• После монтажа выполните несколько тестовых переключений без нагрузки - убедитесь в плавности хода и отсутствии заеданий
• Для длительной работы в пыльных помещениях рекомендуется установить защитный кожух - хотя сам переключатель не имеет IP-защиты
• Артикул psa025ak341e от EMAS - один из немногих моделей в этом классе с гарантированной механической прочностью корпуса; при замене ориентируйтесь именно на этот артикул
