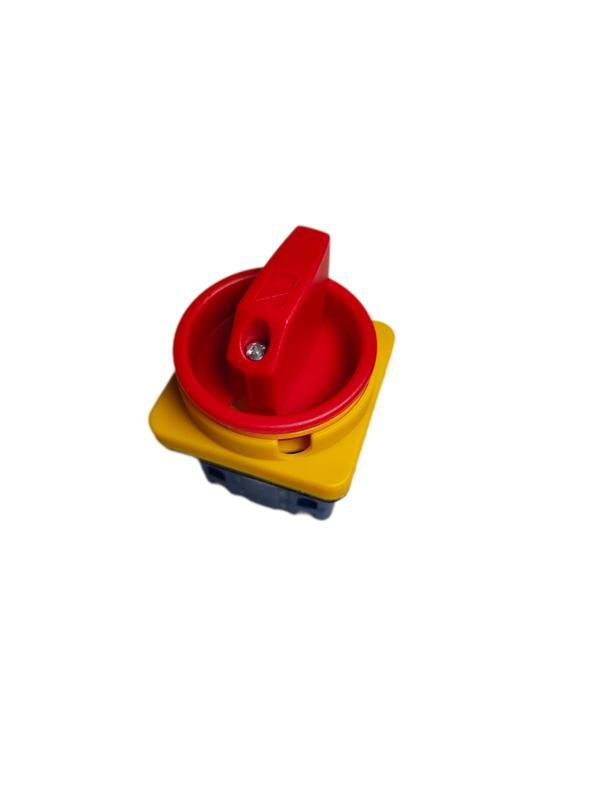

Переключатель двухпозиционный аварийный 10А (0-1) 90 градусов, 3 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA010AK341E EMAS

Переключатель двухпозиционный 3-полюсный 10А (0-1) от бренда EMAS - устройство для ручного отключения трёхфазной цепи в аварийных ситуациях. Артикул psa010ak341e предназначен для надёжного коммутирования нагрузки до 10 А при рабочем напряжении 400 В, обеспечивает механическую и электрическую долговечность, соответствует требованиям промышленной безопасности.

Назначение и область применения

Переключатель двухпозиционный 3-полюсный 10А (0-1) используется для ручного отключения трёхфазной сети в режиме «Стоп» - например, при аварии, техобслуживании или экстренной остановке оборудования. Он не предназначен для частых переключений под нагрузкой, но гарантирует безопасное отключение при необходимости. Применяется на станках, конвейерах, насосных станциях, в распределительных щитах промышленных объектов.

Технические характеристики

• Тип: двухпозиционный (0–1), аварийный - положение «0» = выключено, «1» = включено
• Число полюсов: 3 - управляет всеми фазами одновременно
• Номинальный ток: 10 А - максимальная допустимая нагрузка при длительной работе
• Номинальное напряжение: 400 В переменного тока - для трёхфазных сетей 380–415 В
• Отключающая способность: 3 кА - способен безопасно разрывать ток короткого замыкания до этой величины
• Механическая стойкость: ≥100 000 операций - срок службы при частых переключениях без нагрузки
• Электрическая стойкость: ≥50 000 операций - количество включений/выключений под нагрузкой
• Рабочая температура: –5…+40 C - не использовать в условиях ниже нуля или выше +40 °С
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Изоляционное сопротивление: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 мОм - минимальное сопротивление для снижения нагрева
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты - проверка устойчивости к пробою

Совместимость и монтаж

Переключатель двухпозиционный 3-полюсный 10А (0-1) монтируется на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 4 мм2. Для подвода питания и нагрузки используются верхние и нижние клеммы соответственно. Устройство имеет фиксатор в положении «Выкл» - предотвращает случайное включение. Подключение выполняется при отключённом питании. Не требует внешнего управления - работает исключительно вручную.

Безопасность и стандарты

Устройство соответствует требованиям к аварийным выключателям согласно ГОСТ Р 50030.5.1 и IEC 60947-3. Степень защиты IP54 позволяет применять его в помещениях с повышенной влажностью, пылью или возможными брызгами жидкостей. Конструкция исключает самопроизвольное включение - важное условие для соблюдения правил техники безопасности при обслуживании оборудования.

Преимущества

• Высокая механическая и электрическая стойкость - подходит для интенсивного использования
• Защита IP54 - устойчив к загрязнению и влаге в средних условиях производства
• Фиксация в положении «0» - предотвращает неконтролируемый запуск оборудования
• Надёжное отключение при КЗ - способен разорвать ток до 3 кА
• Простота установки - совместим со стандартной DIN-рейкой

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - свыше 50 000 циклов может снизить срок службы
• Рабочая температура ограничена: не применяйте при температуре ниже –5 C или выше +40 C
• Номинальный ток - 10 А; нельзя использовать для нагрузок выше этого значения
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания автоматически
• Не рассчитан на работу в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Автоматическая линия сборки - кнопка аварийной остановки на пульте управления
• Циркулярная пила - ручной выключатель рядом с местом работы оператора
• Насосная станция - отключение питания перед ремонтом трубопровода
• Щитовая распределительная - основной рубильник для отключения всей группы потребителей

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 10 А - перегрузка вызывает перегрев контактов
• Проверьте посадочные размеры перед монтажом - устройство крепится на стандартную DIN-рейку 35 мм
• Подключайте провода плотно - слабый контакт увеличивает сопротивление и риск нагрева
• Не используйте в качестве главного выключателя для систем с высокими пусковыми токами - лучше выбрать автоматический выключатель
• Регулярно осматривайте контакты на предмет окисления - особенно в условиях повышенной влажности
• Артикул psa010ak341e от EMAS - единственный вариант в этом классе с такой степенью защиты и стойкостью - не заменяйте аналогами без проверки параметров
